V-154-1A5

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 1.25N 1.6mm 50000000Cycles 100000Cycles 15A 4° SPDT 底座安装,焊接安装 48.9mm(长度)*28.4mm(高度)
供应商型号: N-V-154-1A5
供应商: 云汉优选
标准整包数: 1

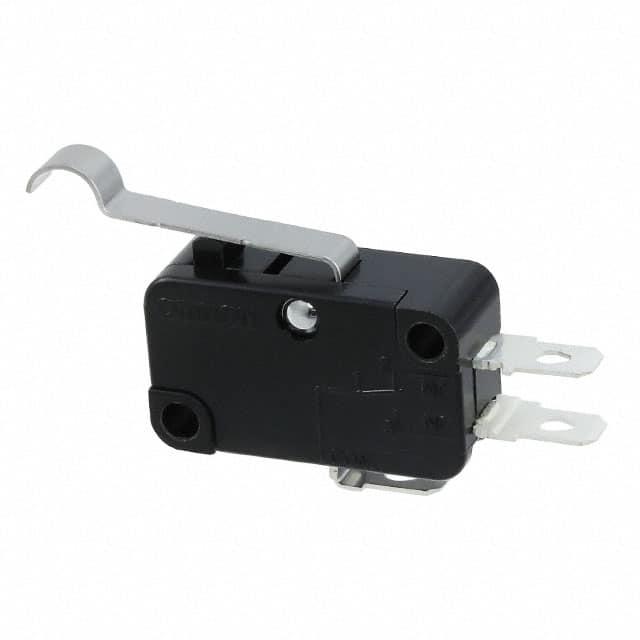

OMRON/欧姆龙 限位开关 V-154-1A5

V-154-1A5概述

    V Miniature Basic Switch 技术手册

    产品简介


    V Miniature Basic Switch 是一款高性能的小型基本开关,提供高可靠性和安全性。它适用于多种场合,包括门开启或关闭时电流中断的应用场景。这款开关提供了广泛的型号选择,具有不同的切换电流(从10A到21A)和电压(AC250V 和 DC125/250V),并可选配不同材质的外壳(热塑性树脂和热固性树脂)。此外,对于直流负载,有铟接触模型可供选择。

    技术参数


    - 额定电流:21A(AC250V),16A(AC250V),15A(AC250V),10A(AC250V)
    - 切换电压:AC250V,DC125V/250V
    - 额定功率:最大0.6A(DC),最大1/2HP(AC)
    - 工作频率:30次/分钟
    - 操作力:0.98N 至 3.92N(具体取决于型号)
    - 工作温度范围:0°C 至 105°C(V-16型号)
    - 认证标准:UL (UL1054),CSA (CSA C22.2 No.55),VDE (EN61058-1)
    - 测试条件:对于V-21型号为T80(0至80°C),对于V-16型号为T105(0至105°C)

    产品特点和优势


    1. 高可靠性:经过严格测试,确保长期稳定运行。
    2. 宽泛的选择范围:提供多种类型的致动器(如短铰链杆、长铰链杆等)和接线端子(如焊锡端子、快速连接端子)选项。
    3. 环境适应性强:耐热设计适用于高温环境。
    4. 安全合规:符合国际安全标准,包括UL、CSA和VDE认证。
    5. 高效能:快速闭合或断开电路,响应时间小于1ms。

    应用案例和使用建议


    - 应用案例:用于门禁系统中电流的控制和保护,例如电梯门、车库门等。另外,在自动化设备中,该开关可用于检测门或盖板的状态。
    - 使用建议:
    - 在安装过程中,确保开关与门或其他活动部件之间的距离适当,以避免频繁误动作。
    - 对于高温环境的应用,建议选择热固性树脂外壳的型号,以提高耐用性。
    - 根据负载类型选择合适的接触材料(如银合金或铟合金),确保最佳性能。

    兼容性和支持


    - 兼容性:该开关可以与各种标准接线端子和其他微型开关配件(如分离器、致动器等)配套使用。
    - 支持:制造商提供详细的技术文档和售后服务,包括详细的安装指南和故障排除步骤。如有需要,用户可以通过OMRON销售代表获取更多信息和支持。

    常见问题与解决方案


    1. 问题:开关频繁误动作。
    - 解决方案:检查开关与门或其他活动部件之间的间隙,调整致动器位置,或选择更合适类型的致动器。
    2. 问题:操作力过大。
    - 解决方案:更换为操作力较小的型号,或者重新调整开关的位置和安装角度。
    3. 问题:电气性能不稳定。
    - 解决方案:检查接线端子是否正确安装,确保接线牢固无松动,并确认负载类型匹配。

    总结和推荐


    V Miniature Basic Switch 是一款可靠且多样化的微型开关,适用于多种应用环境。其高可靠性和广泛的应用范围使其在市场上具备强大的竞争力。如果您正在寻找一款适合高要求应用的开关,V Miniature Basic Switch 是一个值得推荐的产品。无论是家庭自动化还是工业自动化,这款开关都能提供卓越的性能和安全保障。

V-154-1A5参数

参数
开关配置 SPDT
执行器角度
电流额定值 15A
电气寿命 100000Cycles
机械寿命 50000000Cycles
最小行程 1.6mm
操作力 1.25N
开关功能 On-Mom
长*宽*高 48.9mm(长度)*28.4mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

V-154-1A5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V-154-1A5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V-154-1A5 V-154-1A5数据手册

V-154-1A5封装设计

查看详情并下载
Symbol
Footprint
3D Model
