D2HW-BR211H

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 杠杆类型, 焊接端, 触点额定电流 2 A @ 12 V 直流, 单刀双掷
供应商型号: 2069693
供应商: 海外现货
标准整包数: 1

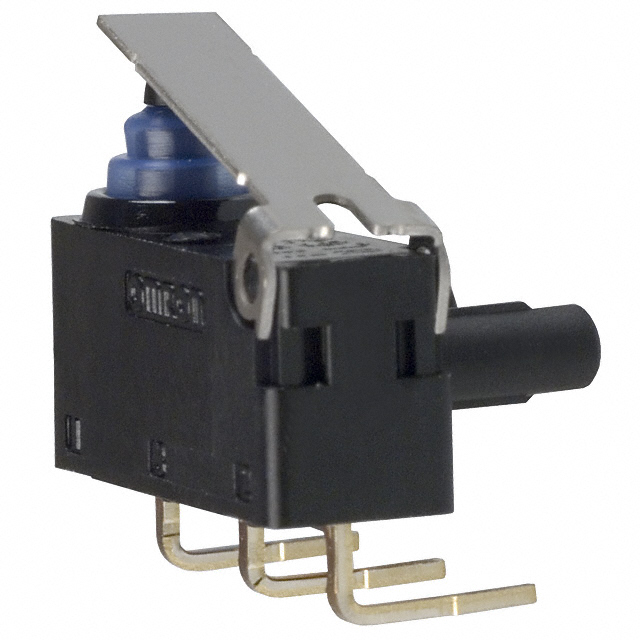

OMRON/欧姆龙 限位开关 D2HW-BR211H

D2HW-BR211H概述


    产品简介


    D2HW系列密封超小型基础开关是业内最小尺寸的密封型微动开关之一,其具有非常长的行程,确保可靠的接通与断开操作。这款开关适用于需要高度紧凑设计的机械模块,其外壳尺寸仅为传统型号的78%,从而显著减少了机械模块的整体体积。此外,即使没有杠杆的情况下,D2HW也能提供卓越的接通能力,其典型过行程(OT参考值)为1.4毫米。所有型号均采用环保材料制造,包括模制引线在内的组件均为无铅设计,并符合RoHS标准。

    技术参数


    | 参数类别 | 规格范围 |

    | 额定电压 | 5VDC 1mA 至 12VDC 2A |
    | 操作速度 | 1 mm/s 至 500 mm/s |
    | 绝缘电阻 | ≥100 MΩ(500 VDC测试) |
    | 接触电阻 | ≤100 mΩ(端子),≤150 mΩ(模制导线模型) |
    | 耐振动性 | 10到55Hz频率,1.5mm双幅值 |
    | 耐冲击性 | 最大300 m/s²(约30G) |
    | 机械寿命 | ≥1,000,000次循环 |
    | 电气寿命 | ≥100,000次循环 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 防护等级 | IEC IP67 |

    产品特点和优势


    D2HW系列的核心优势在于其超小尺寸、长行程及高可靠性。这些特性使得它成为许多电子设备的理想选择,特别是在空间有限但要求高性能的场合。另外,由于采用了环保材料并符合RoHS规范,这不仅满足了环境保护的要求,同时也提高了产品的市场竞争力。
    应用案例与使用建议
    该产品广泛应用于消费类电子产品如手机和平板电脑中,作为位置检测开关使用。对于智能家居领域,则可以用作门窗传感器来监控状态变化。建议在安装时注意避免强烈振动源附近,以延长使用寿命;同时根据具体需求选择合适的安装方式(如通过螺丝固定或直接焊接)。
    兼容性与支持
    此款开关可轻松集成至现有系统内,并且提供多种连接选项如直角和平行贴片式PCB终端以及向下引出的模压导线等。对于需要UL/cUL认证的应用场景,“S”标识将被添加到型号末尾表示其符合相关安全标准。有关详细信息,请联系当地OMRON销售代表咨询。
    常见问题解答
    问:如何判断是否需要更换已损坏的D2HW开关?
    答:如果发现电路连接不稳定或完全中断,可能是由于内部接触点磨损导致。此时应该检查开关的工作状态,并考虑更换新件。
    问:能否定制特殊规格版本?
    答:可以!但需提前向供应商提交具体需求,以便安排生产。
    问:维修期间需要注意哪些事项?
    答:切勿自行拆解产品,以免造成进一步损害;若有必要,请送回原厂处理。
    总结与推荐
    总体而言,D2HW系列密封超小型基础开关凭借其小巧轻便的设计、优异的技术指标以及良好的性价比,在众多行业中展现出了强大的适用性。因此,我们强烈推荐给那些寻求高效能、低功耗解决方案的专业人士。无论是研发阶段还是批量生产,都可以信赖这一优质产品所带来的价值提升。

D2HW-BR211H参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 2A
电气寿命 100000Cycles
机械寿命 1000000Cycles
最小行程 1.6mm
操作力 0.76N
长*宽*高 13.3mm*6.5mm*10.3mm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

D2HW-BR211H厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2HW-BR211H数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2HW-BR211H D2HW-BR211H数据手册

D2HW-BR211H封装设计

查看详情并下载
Symbol
Footprint
3D Model
