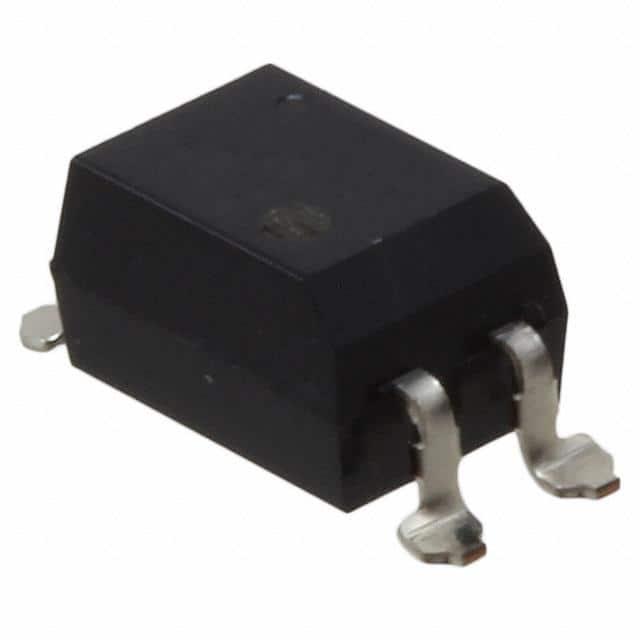

G3VM-601DY1(TR05)

产品分类: 固态继电器
厂牌: OMRON/欧姆龙
产品描述: AC,DC 60Ω 0V~600V 90mA 4-SMD 贴片安装,黏合安装
供应商型号: N-G3VM-601DY1(TR05)
供应商: 云汉优选
标准整包数: 1
OMRON/欧姆龙 固态继电器 G3VM-601DY1(TR05)

G3VM-601DY1(TR05)概述

    G3VM-@AY@/@DY@ MOS FET Relays 技术手册

    1. 产品简介


    G3VM-@AY@/@DY@ 系列是用于电源单元、测试和测量设备、安全设备、工业设备以及医疗设备的小型DIP4封装继电器。这些继电器采用了金属氧化物半导体场效应晶体管(MOS FET)技术,具备高介电强度的特点。主要型号包括G3VM-41AY1、G3VM-41DY1、G3VM-61AY1等,适用于不同的电压和电流需求。

    2. 技术参数


    - 负载电压: 40V, 60V, 200V, 350V, 400V, 600V(峰值)
    - 标准类型: 触发LED正向电流 3mA(最大值)
    - 高敏感类型: 触发LED正向电流 2mA(最大值)
    - 隔离电压: 5,000 Vrms AC(持续1分钟)
    - 连续负载电流:
    - 40V: 2,000mA
    - 60V: 500mA
    - 200V: 250mA
    - 350V: 100mA
    - 400V: 120mA
    - 600V: 90mA
    - 绝对最大额定值:
    - 输入: LED正向电流 30mA
    - 输出: 负载电压 40/60/200/350/400/600V(AC峰值/DC)
    - 连续负载电流 2,000/500/250/100/120/90mA

    3. 产品特点和优势


    G3VM-@AY@/@DY@ 继电器具有以下特点和优势:
    - 小型化设计: 采用DIP4封装,尺寸紧凑,适合空间受限的应用场合。
    - 高介电强度: 5,000 Vrms AC 隔离电压确保了可靠的电气绝缘。
    - 低功耗: 触发LED正向电流低,使得功耗极低。
    - 高可靠性: 在各种温度条件下表现稳定,具备较高的耐用性和可靠性。
    - 多样化应用: 广泛应用于电力、医疗、工业控制等领域。

    4. 应用案例和使用建议


    G3VM-@AY@/@DY@ 系列继电器可以广泛应用于需要高可靠性的系统中。例如:
    - 电力系统: 用于控制电路中的切换和保护。
    - 医疗设备: 用于监测和控制系统中的信号转换。
    - 工业自动化: 用于各种控制面板和自动生产线的控制。
    使用建议:
    - 在安装时注意保持适当的间距,避免短路。
    - 保证良好的散热条件,特别是在高负载电流应用中。
    - 根据具体应用选择合适的负载电压和连续负载电流型号。

    5. 兼容性和支持


    - 兼容性: 与其他标准DIP4封装的电路板兼容。
    - 支持: 厂商提供全面的技术支持和维护服务,确保客户在使用过程中能够得到及时的帮助。

    6. 常见问题与解决方案


    - 问题1: 继电器无法正常工作。
    - 解决方法: 检查接线是否正确,确认负载电压和电流在规定范围内。
    - 问题2: 发热严重。
    - 解决方法: 确保良好的散热条件,必要时增加散热片或风扇。
    - 问题3: 触发LED不亮。
    - 解决方法: 检查触发LED电路连接是否完好,确认驱动电压和电流是否满足要求。

    7. 总结和推荐


    G3VM-@AY@/@DY@ 系列继电器以其紧凑的设计、高可靠性和广泛应用而受到高度评价。其在高负载条件下的出色性能使其成为多种应用的理想选择。因此,强烈推荐给需要高性能、高可靠性的电力系统、医疗设备和工业自动化领域的工程师和技术人员。
    本文档旨在提供G3VM-@AY@/@DY@系列继电器的技术概述和实用指南。希望这些信息能帮助您更好地理解和使用该系列产品。

G3VM-601DY1(TR05)参数

参数
负载电压 0V~600V
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 60Ω
负载电流额定值 90mA
输出类型 AC,DC
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

G3VM-601DY1(TR05)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G3VM-601DY1(TR05)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 固态继电器 OMRON/欧姆龙 G3VM-601DY1(TR05) G3VM-601DY1(TR05)数据手册

G3VM-601DY1(TR05)封装设计

查看详情并下载
Symbol
Footprint
3D Model
