Z-15GM-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 摆杆式, IP00
供应商型号: Z10590-ND
供应商: Digi-Key
标准整包数: 1

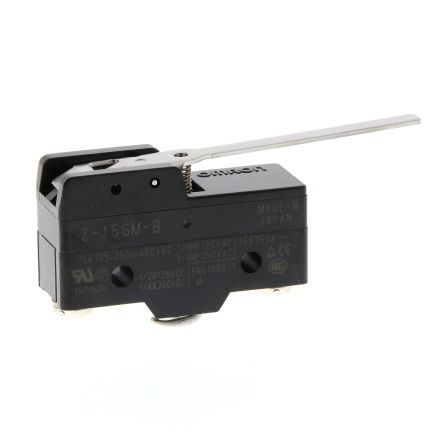

OMRON/欧姆龙 限位开关 Z-15GM-B

Z-15GM-B概述


    产品简介


    这款通用型基础开关(General-purpose Basic Switch)是市场上广受欢迎的产品之一,以其高精度和多样化的配置而著称。该产品广泛应用于工业控制、家用电器及各类自动化设备中,为用户提供可靠的切换解决方案。

    技术参数


    - 额定电流: 最大 15 A(部分型号适用于微负载,额定电流为 0.1 A)
    - 接触形式: 基本型、分隔型、保持型及可调型
    - 接触间距: 高敏感型 0.25 mm,超高敏感型 0.20 mm,标准型 0.5 mm,高容量型 1.8 mm
    - 动作行程: 微动 0.20 mm,高敏感 0.25 mm,标准 0.5 mm,高容量 1.8 mm
    - 绝缘电阻: ≥ 100 MΩ(在 500 VDC 下)
    - 耐压强度: 不同接触间距对应的耐压强度不同,例如:0.5 mm 接触间距时耐压 1,000 VAC(50/60 Hz,1 分钟)
    - 操作频率: 机械 240 次/分钟,电气 20 次/分钟
    - 防护等级: IP00(一般型),IP62(防滴型,不包括端子)

    产品特点和优势


    - 广泛的额定电流选择: 支持多种电流需求,从微负载到高容量应用。
    - 灵活的接触形式: 提供基本型、分隔型、保持型及可调型等多种接触形式,以满足不同的应用需求。
    - 卓越的可靠性: 使用金合金接触器,确保高可靠度的微负载切换。
    - 多样的防护设计: 包括橡胶防滴帽和树脂填充端子,提高设备的整体可靠性。
    - 易于安装: 提供多种终端选项,便于与各种设备连接。

    应用案例和使用建议


    这些开关被广泛用于自动控制电路、手动复位电路和安全限位电路等场合。例如,在一个自动化工厂中,该开关可以用于检测机器的状态,确保生产线的正常运行。为了更好地发挥这些开关的优势,建议根据实际应用需求选择合适的接触形式和额定电流,并合理设置防护措施以提高设备的整体安全性。

    兼容性和支持


    该产品支持多种类型的终端连接方式,包括焊接端子和螺丝端子。此外,制造商还提供了全面的技术支持和维护服务,以确保用户能够充分发挥这些开关的功能。用户可以通过制造商的网站获取最新的安全认证信息和产品手册。

    常见问题与解决方案


    1. 问题: 开关无法正常切换。
    - 解决方案: 检查接触器是否有损坏或接触不良,必要时更换新的接触器。
    2. 问题: 操作频率过高导致设备过热。
    - 解决方案: 降低操作频率,并检查设备是否需要额外的散热装置。
    3. 问题: 设备在恶劣环境下表现不佳。
    - 解决方案: 考虑使用具有更高防护等级的型号,并根据具体环境调整防护措施。

    总结和推荐


    该通用型基础开关凭借其高精度、多样化的接触形式和良好的可靠性,在多种应用场合中表现出色。其支持微负载和高容量负载,同时提供灵活的防护设计和可靠的机械性能。因此,我们强烈推荐这一产品给寻求高质量、多功能开关解决方案的应用工程师和技术采购人员。

Z-15GM-B参数

参数
机械寿命 10000000Cycles
最小行程 5.6mm
操作力 1.7N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
长*宽*高 74.65mm(长度)*33mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z-15GM-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GM-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GM-B Z-15GM-B数据手册

Z-15GM-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.1792 ¥ 152.1372
10+ $ 15.0478 ¥ 125.9309
25+ $ 13.9585 ¥ 116.8149
50+ $ 13.1872 ¥ 110.3604
100+ $ 12.4577 ¥ 104.2557
250+ $ 11.5544 ¥ 96.6955
500+ $ 11.129 ¥ 93.1362
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 152.13
直接购买
加入购物车
