首页  >  产品百科  >  Z-15G-B

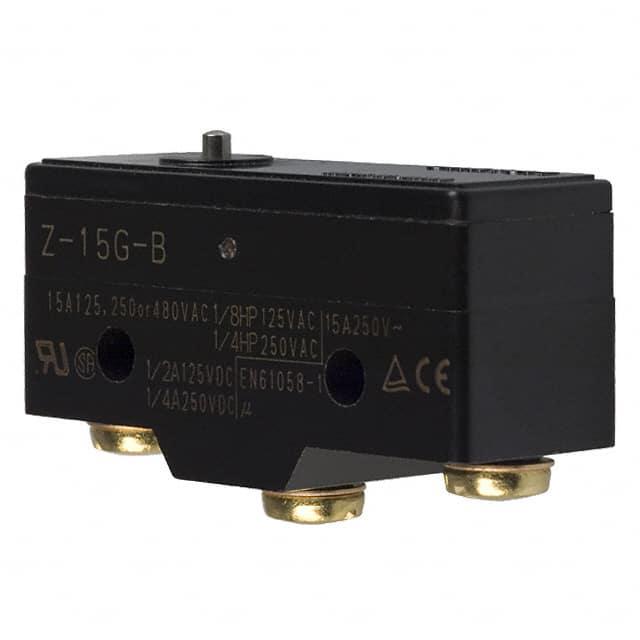

Z-15G-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: ET-1500272
供应商: 海外现货
标准整包数: 1

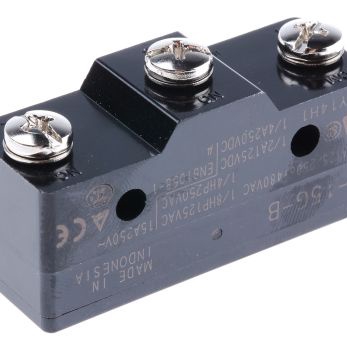

OMRON/欧姆龙 限位开关 Z-15G-B

Z-15G-B概述

    通用型基本开关技术手册

    产品简介


    通用型基本开关(General-purpose Basic Switch) 是一款适用于多种场合的高精度开关,广泛应用于工业自动化、家电控制等领域。其主要功能包括切换电流高达15A的大容量负载,并提供多种接触形式供用户选择。此外,该开关还具备一系列针对微负载的标准化型号,以满足不同应用需求。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 15A(标准),10A(分接触模型),0.1A(微负载模型) |
    | 接触间隙 | 0.20mm(超灵敏),0.25mm(高灵敏),0.5mm(标准),1.8mm(高容量) |
    | 操作频率 | 机械:240次/分钟;电气:20次/分钟 |
    | 绝缘电阻 | 初始值:15mΩ(最大) |
    | 耐压强度 | 1,000VAC至1,500VAC,50/60Hz,1分钟 |
    | 振动耐受性 | 10至55Hz,1.5mm双幅 |
    | 冲击耐受性 | 破坏:1,000m/s²最大;故障:300m/s²最大 |
    | 寿命 | 机械:2,000万次(G/H),100万次(E);电气:50万次(G/H),10万次(E) |
    | 工作温度范围 | -25°C至80°C(无冰冻) |

    产品特点和优势


    1. 高容量负载:额定电流最高可达15A,适用于大功率负载。
    2. 多样化的接触形式:提供基本、分接触、保持接触和可调接触间隙等多种形式。
    3. 可靠性:采用金合金触点,确保微负载操作的高可靠性。
    4. 环境适应性:工作温度范围广,从-25°C到80°C,湿度范围为35%到95%RH。
    5. 防护等级:标准型号具有IP00防护等级,防水型具有相当于IP62的防护等级。

    应用案例和使用建议


    1. 工业自动化:适用于需要频繁切换的大功率负载电路,如输送带控制系统。
    2. 家用电器:适用于电热水器、空调等家电设备的控制。
    3. 汽车电子:可用于汽车座椅、门锁等系统。
    使用建议:
    - 确保开关的安装位置符合额定的工作环境条件。
    - 定期检查接线和接触状态,确保良好的电气连接。
    - 对于高振动环境,考虑使用防护等级更高的型号。

    兼容性和支持


    - 该型号开关与各种类型的终端兼容,包括焊料端子和螺钉端子。
    - 厂商提供详尽的技术支持文档和培训服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题:开关无法正常工作
    - 解决办法:检查接线是否牢固,确认电压和电流是否在额定范围内。
    2. 问题:接触不良
    - 解决办法:清洁触点表面,确保无灰尘和腐蚀物。
    3. 问题:开关寿命不足
    - 解决办法:检查是否超过额定的操作频率,适当降低操作频率可以延长使用寿命。

    总结和推荐


    通用型基本开关以其高容量、高可靠性和多样化的设计,在众多应用场景中表现出色。其广泛的适用性、良好的性能和完善的售后服务使其成为市场上极具竞争力的产品。推荐用户根据具体的应用需求选择合适的型号,以充分发挥其性能优势。

Z-15G-B参数

参数
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 130μm
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
长*宽*高 49.2mm*25.1mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 托盘

Z-15G-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15G-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15G-B Z-15G-B数据手册

Z-15G-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.3365 ¥ 146.4938
5+ $ 13.8808 ¥ 117.2929
10+ $ 13.2792 ¥ 112.2091
20+ $ 12.1903 ¥ 103.0077
50+ $ 11.3385 ¥ 95.81
库存: 16
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 146.49
