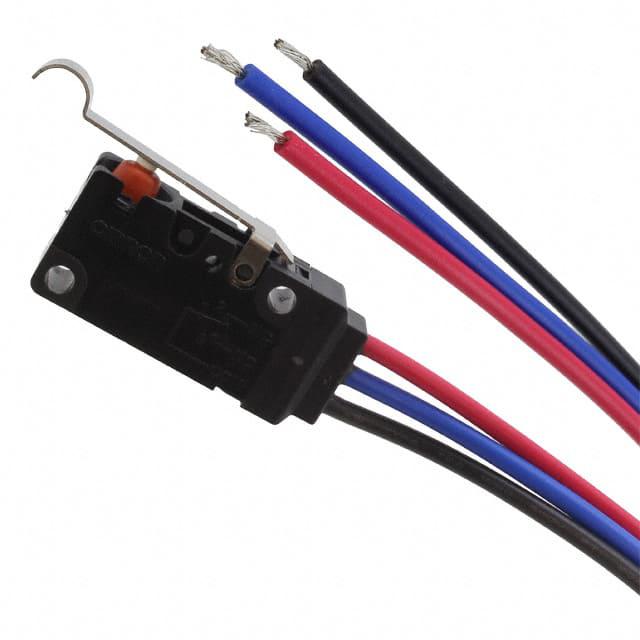

D2VW-01L3-1M

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 微动开关, 模拟滚轮杠杆类型, 预置线路端, 触点额定电流 100 mA @ 30 V 直流, 单刀双掷
供应商型号: 653-D2VW-01L3-1M
供应商: Mouser
标准整包数: 1
OMRON/欧姆龙 限位开关 D2VW-01L3-1M

D2VW-01L3-1M概述

    D2VW Sealed Miniature Basic Switch

    产品简介


    D2VW系列密封微型基本开关是OMRON(欧姆龙)公司生产的高性能微动开关,具备出色的密封性和耐用性。该系列开关符合IP67标准(不包括接线端子部分),能够有效防止水溅和灰尘侵入,适合用于汽车、农业机械、大型家用电器及工业设备等需要高环境防护的应用场合。其主要功能是通过内部机制实现高精度操作,且具有良好的电气特性和工作稳定性。

    技术参数


    - 额定值
    - 5 A @ 250 VAC
    - 0.1 A @ 30 VDC
    - 操作特性
    - 操作力:最大1.96 N(200gf)
    - 释放力:最小0.29 N(30gf)
    - 预行程:最大1.2 mm
    - 过行程:最小1.0 mm
    - 移动差分:最大0.4 mm
    - 操作位置:最大14.7 mm(公差±0.4 mm)
    - 绝缘电阻
    - 最小100 MΩ(使用500 VDC绝缘测试仪)
    - 耐压能力
    - 同极终端之间:1,000 VAC,50/60 Hz,持续1分钟
    - 带电金属部件与地之间:1,500 VAC,50/60 Hz,持续1分钟
    - 终端与非带电金属部件之间:1,500 VAC,50/60 Hz,持续1分钟
    - 抗振动性
    - 恶化范围:10到55 Hz,双振幅1.5 mm
    - 抗冲击性
    - 破坏极限:1,000 m/s²(约100 G)
    - 恶化极限:300 m/s²(约30 G)
    - 耐用性
    - 机械:至少10,000,000次操作(以60次/分钟计算)
    - 电气:至少100,000次操作(以30次/分钟计算)
    - 工作温度
    - -40°C 至 +85°C(相对湿度为60%以下)
    - 防护等级
    - 终端型号:IEC IP67(接线端子除外)
    - 带导线型号:IEC IP67
    - 环境湿度
    - 最大95%(温度在+5°C至+35°C范围内)

    产品特点和优势


    1. 高可靠性:环氧树脂封装确保了稳定的密封性,使该开关适用于恶劣环境。
    2. 多功能性:提供多种安装方式和接触形式选择,满足不同应用需求。
    3. 高精度:V系列内部机构保证了高精度和耐久性。
    4. 应用广泛:适用于各种复杂的工作环境,如汽车、农业机械和工业设备。

    应用案例和使用建议


    - 应用案例
    - 汽车领域:用于车门开关、发动机控制系统等。
    - 农业机械:用于控制液压系统、安全防护等。
    - 家用电器:用于洗衣机、空调等设备的控制开关。
    - 使用建议
    - 正确安装:务必使用M3螺丝和垫圈来固定开关,紧固扭矩应在0.39到0.59 N·m之间。
    - 避免不当使用:不要将开关用于超过其额定值的操作,以免损坏设备。
    - 处理建议:操作时要小心,避免破坏橡胶密封件。

    兼容性和支持


    - 兼容性:D2VW系列开关具有UL和CSA认证版本,可以通过特定编码识别。
    - 技术支持:如有疑问,请咨询OMRON销售代表获取详细信息和支持。

    常见问题与解决方案


    - 问题1:如何正确焊接?
    - 解答:先将导线插入终端孔中再进行焊接,焊接温度保持在350到400°C之间,5秒内完成。焊接后1分钟内不要施加任何外力。
    - 问题2:如何正确安装?
    - 解答:使用M3螺丝和垫圈固定,紧固扭矩应在0.39到0.59 N·m之间。
    - 问题3:如何正确操作?
    - 解答:在使用针柱式模型时,确保开关能够从正上方推动。避免侧向施力,以免损坏针柱或影响密封性能。

    总结和推荐


    D2VW系列密封微型基本开关是一款性能优越、适应性强的微动开关,适合在复杂环境中使用。其优异的密封性、高精度和耐用性使其成为汽车、农业机械和家用电器等多个领域的理想选择。强烈推荐使用该产品,并结合实际应用场景进行正确安装和使用。

D2VW-01L3-1M参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 -
电气寿命 1000000Cycles
机械寿命 10000000Cycles
最小行程 1.6mm
操作力 1.2N
长*宽*高 33mm*10.3mm*25.5mm
通用封装 SPDT
安装方式 导线安装,底座安装
零件状态 停产
包装方式 散装

D2VW-01L3-1M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2VW-01L3-1M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2VW-01L3-1M D2VW-01L3-1M数据手册
