首页  >  产品百科  >  Z-15HD

Z-15HD

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 2N~2.85N 1.6mm 20000000Cycles 500000Cycles 15A(AC),2A(DC) SPDT 底座安装,焊接安装 49.2mm(长度)*28.2mm(高度)
供应商型号: Z10625-ND
供应商: Digi-Key
标准整包数: 1

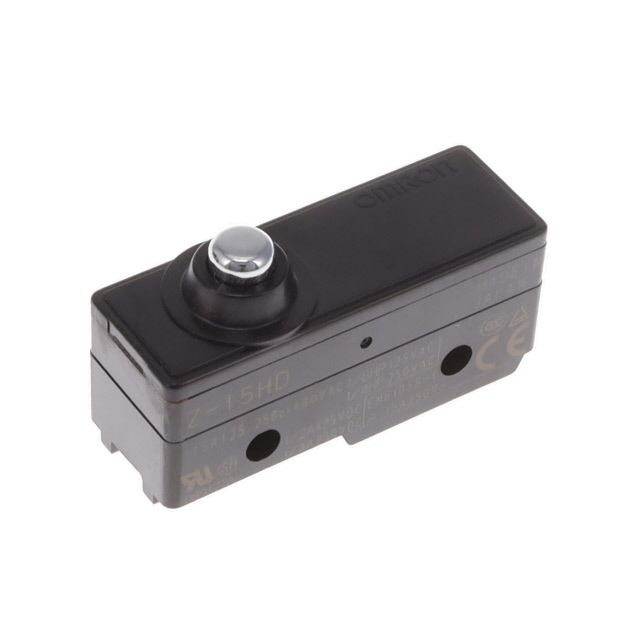

OMRON/欧姆龙 限位开关 Z-15HD

Z-15HD概述

    高精度通用基本开关:产品综述

    1. 产品简介


    CSMZDSE44系列 是一款畅销的基本开关,以其高精度和广泛的变型选择而闻名。此系列开关具有多种型号,以满足不同的负载需求和环境条件,适用于广泛的工业和消费电子领域。

    2. 技术参数


    - 切换容量: 15 A
    - 接触形式: 基本型、双触点型、自保持型、可调间隙型
    - 微负载标准型号: 适用于轻载场合
    - 防水端子保护盖: 模塑终端型,提供端子保护
    - 防护等级: 一般型(IP00)、防滴型(IP62)
    - 额定电压:
    - 交流 125 V, 250 V, 500 V
    - 直流 8 V, 14 V, 30 V, 125 V, 250 V
    - 额定电流:
    - 非感应负载 0.1 A - 15 A
    - 感应负载 0.05 A - 3 A
    - 操作速度: 0.01 mm/s 至 1 m/s
    - 操作频率:
    - 机械操作 240 次/分钟
    - 电气操作 20 次/分钟
    - 绝缘电阻: ≥100 MΩ(500 VDC)
    - 接触电阻: ≤15 mΩ(初始值)
    - 耐压测试: 1000 VAC - 1500 VAC,50/60 Hz
    - 振动耐受性: 10 Hz 至 55 Hz,1.5 mm 双幅振动
    - 冲击耐受性: 最大破坏冲击 1000 m/s²,最大功能性冲击 300 m/s²
    - 机械寿命: 接触间隙 G、H ≥ 20,000,000 次;接触间隙 E ≥ 1,000,000 次
    - 电气寿命: 接触间隙 G、H ≥ 500,000 次;接触间隙 E ≥ 100,000 次
    - 工作温度: 一般型 -25°C 至 80°C;防滴型 -15°C 至 80°C
    - 工作湿度: 一般型 35% 至 85% RH;防滴型 35% 至 95% RH
    - 重量: 22 g - 61 g

    3. 产品特点和优势


    - 高精度和广泛变型选择: CSMZDSE44系列开关提供多种型号和接触形式,满足不同应用需求。
    - 高重复精度: 15 A 的大切换容量确保高精度和可靠操作。
    - 多样化终端配置: 包括无终端保护盖、带终端保护盖的模塑终端,以及各种接触间隙的型号。
    - 微负载专用: 提供专门针对微负载的设计,确保在微小负载下的可靠操作。
    - 防水设计: 提供防滴型型号,增加对液体滴溅的抵抗能力。

    4. 应用案例和使用建议


    - 通用控制: 适用于需要高精度切换的自动化控制和安全电路中。
    - 手动复位电路: 具备自保持功能,适用于需要手动复位的应用场景。
    - 安全限位电路: 可应用于安全控制系统中,例如机械手和自动门系统。
    - 逆向控制电路: 由于具有更大的预行程而非行程,适合于不希望自动复位的应用场景。

    5. 兼容性和支持


    - 兼容性: 支持多种终端类型,包括焊接端子、螺钉端子以及防水型端子保护盖。
    - 技术支持: 提供详尽的技术手册,包括订购信息和常见问题解答。

    6. 常见问题与解决方案


    - 问题: 开关操作不稳定。
    - 解决方案: 确保安装符合规范,检查连接端子是否紧固,检查开关是否位于指定的工作温度范围内。
    - 问题: 操作频率过高导致寿命缩短。
    - 解决方案: 请根据产品手册中的电气操作频率限制使用,并定期进行维护检查。
    - 问题: 接触电阻异常。
    - 解决方案: 定期清洁和维护开关,避免灰尘和污染物影响接触效果。

    7. 总结和推荐


    CSMZDSE44系列高精度通用基本开关凭借其高精度、高可靠性、广泛的适用性和优良的防水性能,在多个行业中有广泛应用前景。尤其是对于需要高精度和长期稳定运行的应用场景,如自动化控制、安全系统和机械设备等,是一款值得推荐的优质产品。

Z-15HD参数

参数
电流额定值 15A(AC),2A(DC)
电气寿命 500000Cycles
机械寿命 20000000Cycles
最小行程 1.6mm
操作力 2N~2.85N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
长*宽*高 49.2mm(长度)*28.2mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 散装

Z-15HD厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15HD数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15HD Z-15HD数据手册

Z-15HD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.1792 ¥ 152.1372
10+ $ 15.0478 ¥ 125.9309
25+ $ 13.9585 ¥ 116.8149
50+ $ 13.1872 ¥ 110.3604
100+ $ 12.4577 ¥ 104.2557
250+ $ 11.5544 ¥ 96.6955
500+ $ 11.129 ¥ 93.1362
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 152.13
