首页  >  产品百科  >  ZE-N22-2S

ZE-N22-2S

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 5N 3.5mm 10000000Cycles 500000Cycles 15A(AC),500mA(DC) SPDT 底座安装,螺纹安装 86mm*44.5mm*76.2mm
供应商型号: ET-1505749
供应商: 海外现货
标准整包数: 1

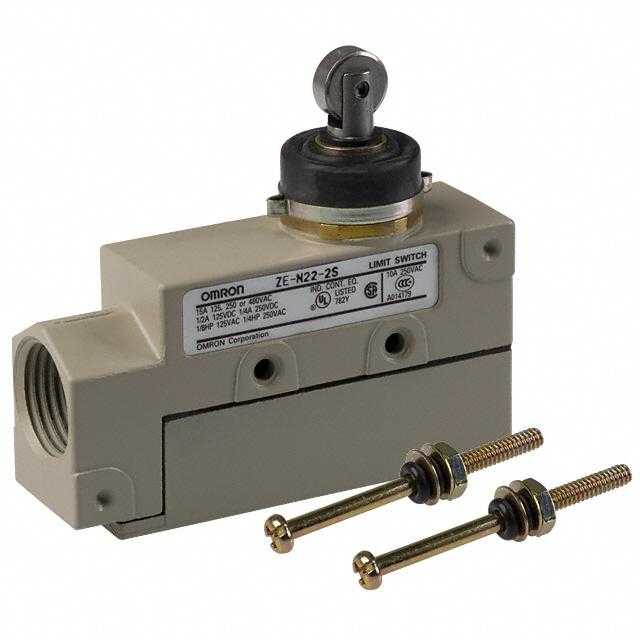

OMRON/欧姆龙 限位开关 ZE-N22-2S

ZE-N22-2S概述

    电子元器件产品技术手册:封闭式开关

    1. 产品简介


    基本介绍:
    本手册详细介绍的是OMRON公司生产的通用型高断开能力和高耐久性的封闭式开关系列,包括型号为ZE、ZV、ZV2、XE、XV和XV2的产品。这些开关广泛应用于各种需要高可靠性和稳定性的场合。
    主要功能:
    - 高耐久性:适用于频繁操作的场合。
    - 高断开能力:能够有效地切断负载电流。
    - 多种安装方式:提供侧装、底座安装和斜侧安装三种方式,以满足不同需求。
    应用领域:
    广泛应用于机械设备、工业自动化控制、家电控制等领域。

    2. 技术参数


    技术规格:
    - 操作环境温度:-10°C至+80°C(无结冰)
    - 工作湿度:35%至85%RH(通用型);35%至95%RH(密封型)
    电气特性:
    - 额定电压:125 VAC、250 VAC、480 VAC
    - 非感应负载(A):电阻负载、灯负载
    - 感应负载(A):电阻负载、电机负载
    - 马力:最高可达1/8 HP(交流)
    - 电涌电流:最大30 A(NC)、15 A(NO)
    机械特性:
    - 耐用性:机械操作次数至少10,000,000次,电气操作次数至少500,000次
    - 防护等级:IP65(带密封)
    - 绝缘电阻:至少100 MΩ(500 VDC)
    - 接触电阻:最大15 mΩ(初始值)
    安全认证:
    - UL、CSA、CCC(中国标准)认证

    3. 产品特点和优势


    独特功能:
    - 多种驱动形式:推杆、滚轮推杆、十字滚轮推杆、杠杆臂推杆等。
    - 端子面向前面,方便连接。
    - 多种安装方式选择,适用于不同安装需求。
    优势:
    - 极高的耐久性和断开能力,适合频繁操作的场合。
    - 安全认证齐全,保证产品质量和安全性。
    - 通过多种安装方式和驱动形式的选择,提供了极大的灵活性。

    4. 应用案例和使用建议


    应用场景:
    - 机械加工设备:保护电路免受损坏,确保设备正常运行。
    - 工业自动化控制:实现精确的控制系统操作。
    - 家电控制:确保家电设备的稳定性和可靠性。
    使用建议:
    - 在极端环境下使用时,确保开关的密封性。
    - 需要定期检查并润滑关键部件,以保持良好的操作状态。
    - 安装时避免直接暴露于振动和冲击环境中,防止过早磨损。

    5. 兼容性和支持


    兼容性:
    - 同一系列内的产品之间具有良好的互换性。
    - 支持多种安装方式和驱动形式,可以灵活搭配其他电子元器件。
    支持和维护:
    - 厂家提供详尽的技术文档和用户手册。
    - 客户可以联系OMRON代表获取更多支持和服务信息。

    6. 常见问题与解决方案


    问题1:接触电阻过高
    - 解决方案:清洁接触点,更换磨损的部件。
    问题2:开关无法正常操作
    - 解决方案:检查安装是否正确,是否有外部干扰,必要时更换新的开关。
    问题3:操作力过大
    - 解决方案:调整推杆或杠杆的安装位置,减小操作阻力。

    7. 总结和推荐


    综合评估:
    这款封闭式开关凭借其高耐久性、高断开能力和丰富的功能选项,在众多同类产品中脱颖而出。无论是从技术参数还是实际应用效果来看,都表现出色。
    推荐使用:
    鉴于该产品在多个领域的广泛应用和显著优势,强烈推荐给需要高可靠性电子元器件的用户。如果您的项目需要一个既耐用又可靠的封闭式开关,这些产品无疑是最佳选择。

ZE-N22-2S参数

参数
最小行程 3.5mm
操作力 5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),500mA(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 86mm*44.5mm*76.2mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

ZE-N22-2S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZE-N22-2S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZE-N22-2S ZE-N22-2S数据手册

ZE-N22-2S封装设计

查看详情并下载
Symbol
Footprint
3D Model
