ZC-W2155

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 滚轮杆, 摆杆式, 防水行程开关, 金属外壳
供应商型号: Z10645-ND
供应商: Digi-Key
标准整包数: 1

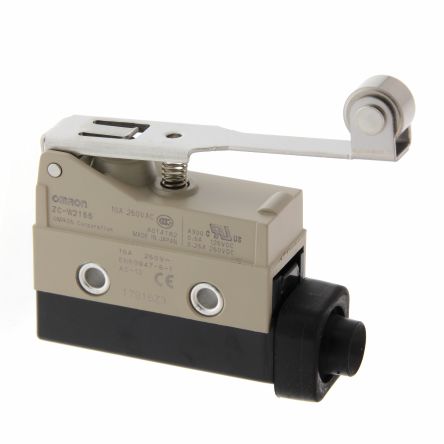

OMRON/欧姆龙 限位开关 ZC-W2155

ZC-W2155概述

    封装式开关:ZC-@55 技术手册

    产品简介


    ZC-@55 是一款小型高精度封装式开关,专为高重复性和耐用性(至少1000万次操作)而设计。内置基础开关使其适用于多种应用,尤其是在需要精确控制的场合。其安装间距与Z基础开关相同,且所需的操作力比传统限位开关要小。产品线包括带操作指示器的型号,方便维护和检查。ZC-@55 已通过 EN、UL、CSA 和 CCC 等标准认证。

    技术参数


    - 尺寸和重量:不同型号略有不同,ZC-Q22(21)55 的重量约为92克。
    - 额定电压:交流125 V、250 V;直流8 V、14 V、30 V、125 V、250 V。
    - 额定电流:电阻负载、无电感负载、电感负载和电机负载下均有不同额定电流值。
    - 电耐久性:电气操作至少500,000次。
    - 机械耐久性:至少10,000,000次操作。
    - 操作速度:0.05 mm/s 至 0.5 m/s。
    - 环境温度:工作温度范围为-10°C 至 +80°C,湿度范围为35%至95%RH。
    - 绝缘电阻:最小100 MΩ(测试电压为500 VDC)。
    - 防护等级:IP67。
    - 振动和冲击:抗振动10至55 Hz,抗冲击1,000 m/s²(破坏极限)。

    产品特点和优势


    - 高精度和可靠性:内置基础开关确保至少1000万次操作。
    - 低操作力:相较于传统限位开关,所需的操作力更小。
    - 操作指示器:方便维护和检查。
    - 安全认证:通过多个国际标准认证,确保使用安全。
    - 多功能性:不同型号可满足不同的应用需求。

    应用案例和使用建议


    - 机械设备:适用于工业自动化设备中的位置检测和状态监测。
    - 安全系统:作为安全门或其他安全装置的开关部件。
    - 操作建议:
    - 避免在含有硅气的地方使用,以防止接触氧化。
    - 操作滚轮类型时,确保狗角角度不超过30°,避免磨损或损坏。
    - 正确安装终端保护盖,避免过度用力导致变形。

    兼容性和支持


    - 兼容性:不同型号之间具有良好的互换性,如面板安装插销型、滚轮插销型等。
    - 厂商支持:提供详细的安装和维护指南,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    - Q:如何正确安装终端保护盖?
    - A:对准保护盖后轻轻按压,避免倾斜导致密封失效。
    - Q:如何选择合适的电缆密封橡胶?
    - A:使用直径8.5至10.5毫米的电缆,采用两芯或三芯VCT 1.25 mm²电缆。
    - Q:操作力过大怎么办?
    - A:调整过行程(OT),使其在指定值的70%到100%范围内。

    总结和推荐


    ZC-@55 封装式开关凭借其高精度、高耐用性和广泛的应用认证,在工业自动化领域表现出色。无论是机械制造还是安全控制系统,它都是一个值得信赖的选择。强烈推荐用于需要高可靠性和精度的场合。

ZC-W2155参数

参数
开关功能 开-瞬时
开关配置 SPDT
执行器角度 -
电流额定值 10A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 8.4mm
操作力 2.8N
长*宽*高 81.35mm(长度)*68mm(高度)
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售

ZC-W2155厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZC-W2155数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 ZC-W2155 ZC-W2155数据手册

ZC-W2155封装设计

查看详情并下载
Symbol
Footprint
3D Model
