XM2Z0073

厂牌: OMRON/欧姆龙
产品描述: 4-40 Thumbwheel XM Connectors 5mm 12.5mm 54.5mm(长度)
供应商型号:
供应商:
标准整包数: 0

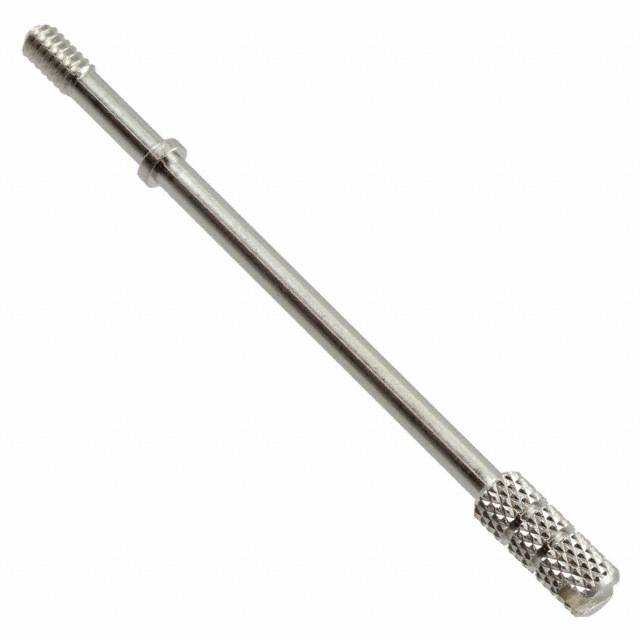

OMRON/欧姆龙 D-Sub/D形连接器 - 配件 - 顶丝 XM2Z0073

XM2Z0073概述

    D-Sub Connectors XM3/XM2S 技术手册

    1. 产品简介


    D-Sub 连接器是一种广泛应用于办公自动化和接口连接的电子元器件。这些连接器具有多种型号和配置,适用于各种不同的应用场景。其基本类型包括带直角引脚的插头(如 XM3C)和插座(如 XM3B),以及带扁平引脚的插头(如 XM3A)和插座(如 XM3F)。这些连接器通过金属屏蔽层提供电磁干扰防护,保证信号传输的稳定性。

    2. 技术参数


    - 类型:直角插头、直角插座、扁平插头、扁平插座
    - 适用导线:AWG 22 至 28(实心或绞合)
    - 额定电流:3A(XM3B 和 XM3B-F),5A(其他类型)
    - 额定电压:300 VAC
    - 接触电阻:最大 15 mΩ(在 20 mV,100 mA 时)
    - 绝缘电阻:最小 1,000 MΩ(在 500 VDC 时)
    - 耐压强度:1,000 VAC 持续 1 分钟(泄漏电流:最大 1 mA)
    - 插入力:最大 3.33 N(每个终端)
    - 拔出力:最小 0.29 N(对于直径 0.99 mm 的引脚)
    - 插入寿命:200 次
    - 工作温度范围:−25°C 至 85°C(某些型号为 −55°C 至 105°C)
    - 屏蔽性能:安装在面板上:最小 25 dB(30 至 900 MHz);安装在电路板上:最小 20 dB(30 至 900 MHz)

    3. 产品特点和优势


    - 屏蔽和噪声保护:采用多孔、磁芯连接器(XM3B-F)提供了空间节省的设计,且在高频条件下具有优异的噪声保护能力。
    - 坚固耐用:金属化塑料罩(XM2S)设计坚固,提供卓越的噪声保护。
    - 符合标准:符合 UL 标准(编号 E103202)。
    - 多种接地配件:提供多种类型的锚和接地装置,便于安装和维护。
    - 环保合规:符合 RoHS 标准,确保产品的环境友好性。

    4. 应用案例和使用建议


    D-Sub 连接器广泛应用于办公自动化设备、工业控制系统、通信设备等。例如,在计算机和服务器的接口连接中,这些连接器可以确保高速数据传输的稳定性和可靠性。在选择这些连接器时,建议考虑以下几点:
    - 确保所选连接器与系统的工作电压和电流匹配。
    - 考虑使用带接地装置的连接器,以提高系统的电磁兼容性。
    - 在高振动环境中使用时,建议使用更坚固的连接器,如金属化塑料罩(XM2S)。

    5. 兼容性和支持


    这些连接器具有良好的互换性,可与不同类型的电缆和附件配合使用。此外,供应商还提供广泛的配件和售后支持,包括安装指导、维护手册和技术咨询等。

    6. 常见问题与解决方案


    - 问题 1:连接器接触不良。
    - 解决方案:检查连接器是否有灰尘或氧化,确保连接牢固并重新插拔。
    - 问题 2:连接器外壳损坏。
    - 解决方案:更换新的连接器外壳或联系供应商获取替换件。
    - 问题 3:信号传输不稳定。
    - 解决方案:确认连接器安装正确,无电磁干扰源,必要时增加屏蔽措施。

    7. 总结和推荐


    综上所述,D-Sub 连接器 XM3/XM2S 是一款性能优良、应用广泛的电子元器件。它们具有出色的电气性能、坚固耐用的设计和良好的兼容性,适合于多种工业和商业应用。如果您需要一个可靠且高效的接口解决方案,强烈推荐使用这些连接器。

XM2Z0073参数

参数
螺丝尺寸 4-40
配件类型 Thumbwheel
长度 - 头部以下 12.5mm
配套使用/相关产品 XM Connectors
长度 - 头部下方的螺纹部分 5mm
长*宽*高 54.5mm(长度)
零件状态 在售
包装方式 托盘

XM2Z0073厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM2Z0073数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub/D形连接器 - 配件 - 顶丝 OMRON/欧姆龙 XM2Z0073 XM2Z0073数据手册

XM2Z0073封装设计

查看详情并下载
Symbol
Footprint
3D Model
