D4CC-4050

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 1.5N 10000000Cycles 200000Cycles 1A(DC) 15° SPDT 底座安装 40mm(长度)*17.4mm(高度)
供应商型号: D4CC-4050
供应商: 期货订购
标准整包数: 3000

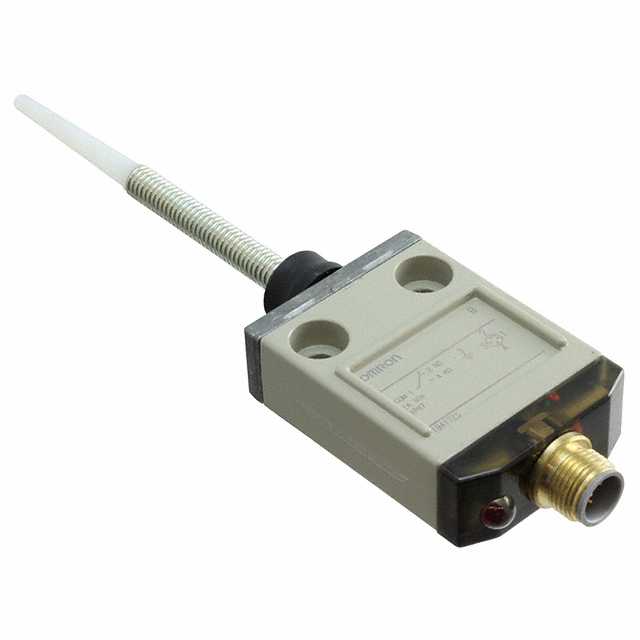

OMRON/欧姆龙 限位开关 D4CC-4050

D4CC-4050概述

    Miniature Limit Switch D4CC 技术手册

    产品简介


    Miniature Limit Switch D4CC 是一款广泛应用于自动化控制领域的微型限位开关。其设计紧凑,仅16毫米厚,并配备了电缆连接器,方便更换。该系列产品包括多种类型的触发装置,如滚轮杠杆型开关(roller lever),可实现多达6个开关的并排安装。D4CC 系列具有三重密封结构,以提供IP67级别的防护,满足UL和CSA(类型3、4、13)标准。此外,操作指示灯可供选择,便于监控。

    技术参数


    | 参数 | 规格 |

    | 额定负载 | 1 A @ 125 VAC (无指示灯) |
    1 A @ 125 VAC (带指示灯) |
    1 A @ 30 VDC (无指示灯) |
    1 A @ 30 VDC (带指示灯) |
    | 操作温度范围 | -10°C 至 70°C |
    | 操作湿度范围 | 95% 最大 |
    | 防护等级 | IP67 |
    | 联动频率 | 机械:120次/分钟;电气:30次/分钟 |
    | 绝缘电阻 | ≥100 MΩ (500 VDC) |
    | 接触电阻 | ≤100 mΩ |
    | 耐振动 | 10至55 Hz,1.5毫米双振幅 |
    | 耐冲击 | 破坏:1000 m/s²最小;误动作:500 m/s²最小 |

    产品特点和优势


    - 紧凑设计:仅16毫米厚,适用于空间受限的应用场合。
    - 易于更换:配备电缆连接器,便于快速更换开关。
    - 高防护等级:提供IP67防护等级,满足UL和CSA标准。
    - 多型号选择:包括滚轮杠杆、密封针式、密封滚轮等多种触发类型,适用于不同的应用场景。
    - 可视化监控:操作指示灯可选,方便实时监控开关状态。

    应用案例和使用建议


    - 工业自动化:可用于装配线上的物料检测和定位,例如在传送带上用于监测物料的位置。
    - 机械设备:用于机器人的安全门开关,确保操作员进入危险区域时设备能够及时停止。
    - 电梯系统:用于楼层检测和门控系统,确保乘客安全。
    使用建议:
    - 正确安装:确保安装面平整,避免出现凸起部分导致误操作。
    - 紧固力矩:按照规范的力矩值拧紧螺丝,防止松动。
    - 调整行程:根据具体应用需求,适当调整开关的行程设置,确保精确触发。

    兼容性和支持


    D4CC系列微型限位开关可以与OMRON公司其他产品线兼容,例如传感器、控制器等。制造商提供详尽的技术文档和支持服务,确保客户在应用过程中能够获得及时的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触发不准确 | 检查安装位置是否平整,调整行程设置。 |
    | 指示灯不亮 | 检查电源连接是否正常,确认接线正确。 |
    | 螺丝松动 | 重新紧固螺丝,确保达到规定的扭矩值。 |

    总结和推荐


    Miniature Limit Switch D4CC凭借其紧凑的设计、高防护等级以及多样化的型号选择,在多个行业应用中表现出色。其易于更换和维护的特点使其成为自动化控制系统中的理想选择。综上所述,我们强烈推荐使用此款微型限位开关。

D4CC-4050参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 15°
电流额定值 1A(DC)
电气寿命 200000Cycles
机械寿命 10000000Cycles
最小行程 -
操作力 1.5N
长*宽*高 40mm(长度)*17.4mm(高度)
通用封装 SPDT
安装方式 底座安装
零件状态 在售
包装方式 散装

D4CC-4050厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4CC-4050数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4CC-4050 D4CC-4050数据手册

D4CC-4050封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 398.5369
库存: 3000
起订量: 3000 增量: 0
交货地:
最小起订量为:3000
合计: ¥ 1195610.7
