D2EW-B03H

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom SPST-NO 1.22N 1.7mm 底座安装,焊接安装
供应商型号: D2EW-B03H
供应商: 国内现货
标准整包数: 1

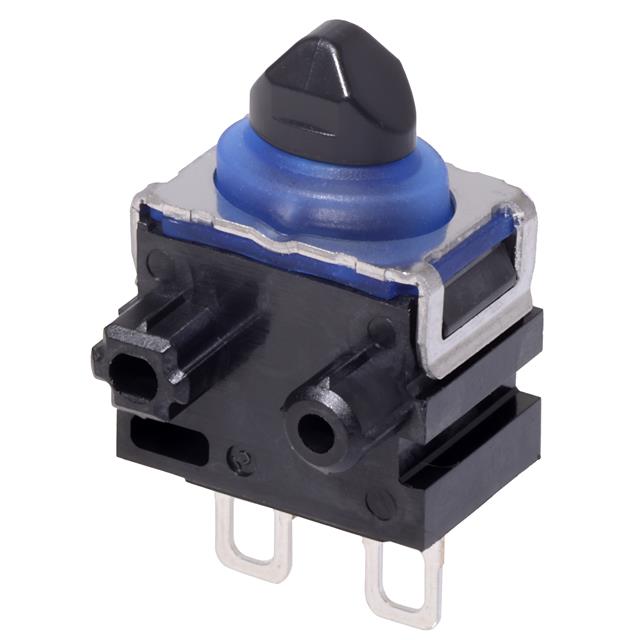

OMRON/欧姆龙 限位开关 D2EW-B03H

D2EW-B03H概述

    Sealed Ultra Subminiature Basic Switch D2EW 技术手册

    1. 产品简介


    Sealed Ultra Subminiature Basic Switch(密封超小型基本开关)D2EW 是一款专为多种应用设计的紧凑型开关,它具有多功能操作角度设计,无需额外的杠杆即可进行操作,极大提升了客户单元的设计灵活性。该型号是市场上最小尺寸之一(8.3 x 7.0 x 5.3 mm),等同于D2GW系列的尺寸。此外,其不对称的左右插针设计可以防止误装配,并采用滑动接触结构,确保了操作时的静音效果,有助于节能(最小适用负载为50 μA)。

    2. 技术参数


    - 尺寸:8.3 x 7.0 x 5.3 mm
    - 触点形式:单极单掷常开(SPST-NO)、单极单掷常闭(SPST-NC)
    - 引脚类型:长压接端子(Long press-fit terminals)、焊锡端子(Solder terminals)
    - 操作速度:30 mm 至 500 mm/s
    - 操作频率:机械操作30次/分钟,电气操作30次/分钟
    - 绝缘电阻:≥100 MΩ(500 VDC下)
    - 接触电阻:≤500 mΩ(初始值)
    - 介电强度:同极之间:500 VAC,50/60 Hz,1分钟;电流承载金属部件和接地之间:1,500 VAC,50/60 Hz,1分钟
    - 振动和冲击耐受性:振动:10至55 Hz,双幅1.5 mm;冲击:破坏力≤1,000 m/s²,功能失效≤300 m/s²
    - 耐用性:机械操作≥300,000次,电气操作≥300,000次(在30次/分钟条件下)
    - 防护等级:IEC IP67(不包括端子)
    - 工作温度范围:-40°C 至 +85°C(最大湿度60%)

    3. 产品特点和优势


    - 多功能操作角度:可以在上方或侧边(最多90度)进行操作,提供了更高的灵活性。
    - 小尺寸:在相同的8.3 x 7.0 x 5.3 mm的尺寸范围内,具有出色的空间利用率。
    - 防误装配设计:通过不对称的插针形状设计,防止错误装配。
    - 低功耗:最低适用负载为50 μA,有助于节能。
    - 高可靠性:经过多次测试验证,具有很高的耐用性和稳定性。

    4. 应用案例和使用建议


    D2EW开关适用于多种工业设备和家用电器,例如家电控制系统、工业自动化设备和医疗器械。使用建议如下:
    - 安装时注意防水防尘:避免将开关暴露在油、化学品和硅胶环境中,以防材料损坏或性能下降。
    - 正确焊接端子:使用不超过300°C的烙铁,在3秒内完成焊接,并确保焊接后的一分钟内不要施加任何外力。
    - 合理配置操作条件:在实际应用中确认操作速度、频率等因素对耐用性的影响,以保证性能稳定。

    5. 兼容性和支持


    D2EW系列开关支持长压接端子和焊锡端子两种类型的引脚,可适应不同的安装需求。同时,OMRON提供了完善的技术支持和售后服务,如需进一步定制化产品,请联系销售代表进行讨论。

    6. 常见问题与解决方案


    - 问题1:如何确保正确的操作角度?
    - 解决方案:在侧边操作时,确保角度不超过90度,且保持一定的允许角度,具体参考手册中的安装结构图。

    - 问题2:如何进行正确的焊接操作?
    - 解决方案:使用低温烙铁,在限定时间内完成焊接,并在焊接后的一分钟内避免施加外力。

    7. 总结和推荐


    D2EW系列密封超小型基本开关以其紧凑的尺寸、多功能操作角度设计和出色的耐用性,在多个应用领域表现出色。如果您需要一款在有限空间内提供可靠性能的开关,D2EW无疑是您的理想选择。我们强烈推荐此产品,特别是在需要高度集成和高性能的应用场合。

D2EW-B03H参数

参数
执行器角度 -
电流额定值 -
电气寿命 -
机械寿命 -
最小行程 1.7mm
操作力 1.22N
开关功能 Off-Mom
开关配置 SPST-NO
安装方式 底座安装,焊接安装
包装方式 托盘

D2EW-B03H厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2EW-B03H数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2EW-B03H D2EW-B03H数据手册

D2EW-B03H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 9.294
3120+ ¥ 8.7972
9360+ ¥ 8.249
库存: 887
起订量: 500 增量: 1560
交货地:
最小起订量为:500
合计: ¥ 4647
