D2EW-B02H

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPST-NC 1.22N 1.7mm 底座安装,焊接安装
供应商型号: 4293658
供应商: 海外现货
标准整包数: 1

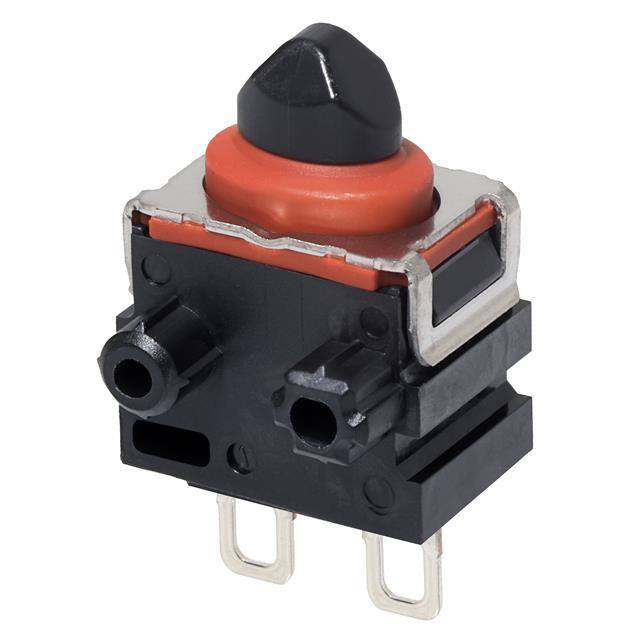

OMRON/欧姆龙 限位开关 D2EW-B02H

D2EW-B02H概述

    Sealed Ultra Subminiature Basic Switch (D2EW) 技术手册

    产品简介


    Sealed Ultra Subminiature Basic Switch (型号:D2EW) 是一种密封式超小型基本开关,以其多功能角度操作、紧凑设计和耐用性而著称。此开关广泛应用于消费电子、工业自动化和家用电器等领域,提供了极大的灵活性和可靠性。

    技术参数


    - 尺寸:8.3 x 7.0 x 5.3 mm(业内最小尺寸之一)
    - 连接形式:SPST-NC(单极单掷常闭)和SPST-NO(单极单掷常开)
    - 终端类型:长压接端子和焊锡端子
    - 操作速度:30 mm至500 mm/s
    - 操作频率:机械和电气均为30次/分钟
    - 绝缘电阻:≥100 MΩ(500 VDC)
    - 耐振动性:10至55 Hz,1.5 mm双振幅
    - 耐冲击性:破坏1,000 m/s²,失灵300 m/s²
    - 耐用性:机械300,000次,电气300,000次(30次/分钟)
    - 保护等级:IP67(不包括端子)
    - 工作温度范围:-40至+85°C(湿度≤60%)
    - 接触电阻:≤500 mΩ(初始值)

    产品特点和优势


    - 多角度操作:无需使用杠杆即可实现多角度操作,提升了设计的灵活性。
    - 防误装配:不对称的左右安装孔形状防止错误装配。
    - 滑动接触结构:提供静音操作,提高了用户体验。
    - 节能特性:最小适用负载为50 μA,有助于节省能源。
    - 高耐用性:即使在频繁操作下也能保持良好的耐用性。

    应用案例和使用建议


    D2EW开关适用于各种应用场景,如智能家电、工业控制面板和便携式设备。为了确保最佳性能,建议在设计时充分考虑操作速度、频率以及环境条件。例如,在使用自动焊接时,注意焊接温度和时间控制,以避免损坏开关特性。

    兼容性和支持


    D2EW开关具有广泛的兼容性,可以与多种终端和操作体配合使用。此外,OMRON公司提供全面的技术支持和售后服务,帮助客户解决任何可能出现的问题。

    常见问题与解决方案


    1. 问题:如何正确焊接开关?
    - 解决方案:先将导线穿过终端孔再进行焊接,确保焊铁尖端温度不超过300°C,焊接时间不超过3秒。

    2. 问题:如何处理振动和冲击?
    - 解决方案:在安装时确保终端固定牢靠,通过添加导轨和防护措施来减少振动和冲击的影响。
    3. 问题:如何防止误操作和水损?
    - 解决方案:遵循正确的安装指南,确保开关不会接触到油和化学品,同时确保IP67等级的防护。

    总结和推荐


    D2EW开关凭借其小巧的设计、多角度操作能力和优异的性能,在众多应用场景中表现出色。对于需要紧凑、可靠且高效开关的应用来说,D2EW是一个理想的选择。推荐给寻求高性能、小体积开关的用户。

D2EW-B02H参数

参数
执行器角度 -
电流额定值 -
电气寿命 -
机械寿命 -
最小行程 1.7mm
操作力 1.22N
开关功能 On-Mom
开关配置 SPST-NC
安装方式 底座安装,焊接安装
包装方式 托盘

D2EW-B02H厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2EW-B02H数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2EW-B02H D2EW-B02H数据手册

D2EW-B02H封装设计

查看详情并下载
Symbol
Footprint
3D Model
