V-105-3C5

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Off-Mom SPST-NO 2.4N 760μm 300000Cycles 10A 底座安装 39.8mm(长度)*28.3mm(高度)
供应商型号: 653-V1053C5
供应商: Mouser
标准整包数: 1

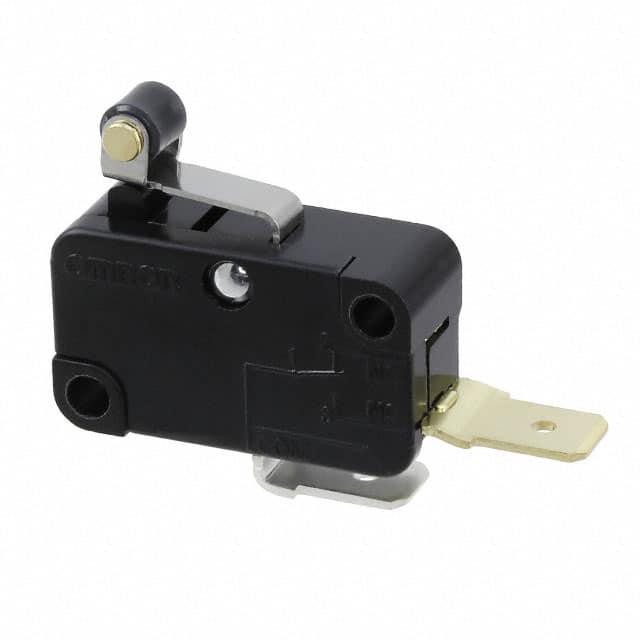

OMRON/欧姆龙 限位开关 V-105-3C5

V-105-3C5概述

    V Miniature Basic Switch

    1. 产品简介


    V Miniature Basic Switch 是一种小型基本开关,提供高可靠性和安全性。这种开关适用于多种应用,特别是当需要对电流进行中断操作时。例如,它可以在门开启或关闭时用于控制电流。该产品提供了不同类型的外壳材料选择,包括热塑性树脂和耐热性树脂,以满足不同的应用需求。此外,还提供带有铟接触的型号,适用于直流负载。

    2. 技术参数


    以下是V Miniature Basic Switch的主要技术参数和性能指标:
    - 额定电流和电压
    - 21 A / 250 VAC(V-21系列)
    - 16 A / 250 VAC(V-16系列)
    - 15 A / 250 VAC(V-15系列)
    - 10 A / 250 VAC(V-10系列)
    - 12 A / 30 VDC(V-21(IN) 系列)
    - 电气特性
    - 接触材料: 银合金、银、铟合金
    - 触点间隙: 1 mm
    - 浪涌电流: NC最大50 A,NO最大24 A
    - 工作环境
    - 工作温度范围: 0°C 到 105°C(V-16系列)
    - 操作频率: 最多30次/分钟
    - 测试条件: 50,000次操作(5E4),测试温度: -20°C 至 +80°C(V-21系列)
    - 认证标准
    - UL (UL1054)
    - CSA (CSA C22.2 No.55)
    - VDE (EN61058-1)

    3. 产品特点和优势


    - 高可靠性: 适用于广泛的电流和电压要求,具有出色的机械寿命和电气寿命。
    - 安全性: 设计用于确保在开关操作过程中不会发生意外事故。
    - 多功能性: 提供多种接触形式和终端类型,可适应各种应用需求。
    - 高耐温性: 耐热性树脂外壳(150°C)适合高温环境下的使用。
    - 环保: 符合RoHS标准,确保符合环保法规。

    4. 应用案例和使用建议


    - 应用案例: 门锁控制系统、电源断路器、机器防护门、安全设备。
    - 使用建议: 在安装时注意保持开关的正常工作位置,避免过载使用,特别是在高温环境下。

    5. 兼容性和支持


    - 兼容性: 该产品可以与不同类型的连接器、分离器和致动器配合使用,提供广泛的兼容性。
    - 支持: 厂商提供详细的技术支持和售后服务,用户可以根据需要咨询OMRON销售代表获取具体信息。

    6. 常见问题与解决方案


    - 问题1: 开关寿命短?
    - 解决方法: 检查是否有过载情况,并确保遵循正确的安装指南。

    - 问题2: 接触不良?
    - 解决方法: 清洁接触点,检查是否有损坏或氧化现象。

    7. 总结和推荐


    V Miniature Basic Switch 是一款高性能的小型基本开关,适合广泛应用。其高可靠性、安全性以及广泛的适用性使其在市场上具有很强的竞争力。强烈推荐使用此产品,尤其是在需要高可靠性的工业和商业环境中。

V-105-3C5参数

参数
电气寿命 300000Cycles
机械寿命 -
最小行程 760μm
操作力 2.4N
开关功能 Off-Mom
开关配置 SPST-NO
执行器角度 -
电流额定值 10A
长*宽*高 39.8mm(长度)*28.3mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 散装

V-105-3C5厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V-105-3C5数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 V-105-3C5 V-105-3C5数据手册

V-105-3C5封装设计

查看详情并下载
Symbol
Footprint
3D Model
