XS5CD4C4

产品分类: 圆形连接器
厂牌: OMRON/欧姆龙
产品描述: Bayonet Lock,Receptacle Housing 4pin Zinc Alloy 4A 导线安装,自由悬挂,通孔安装 31.8mm(长度)*30.45mm(高度)
供应商型号: N-XS5CD4C4
供应商: 云汉优选
标准整包数: 1

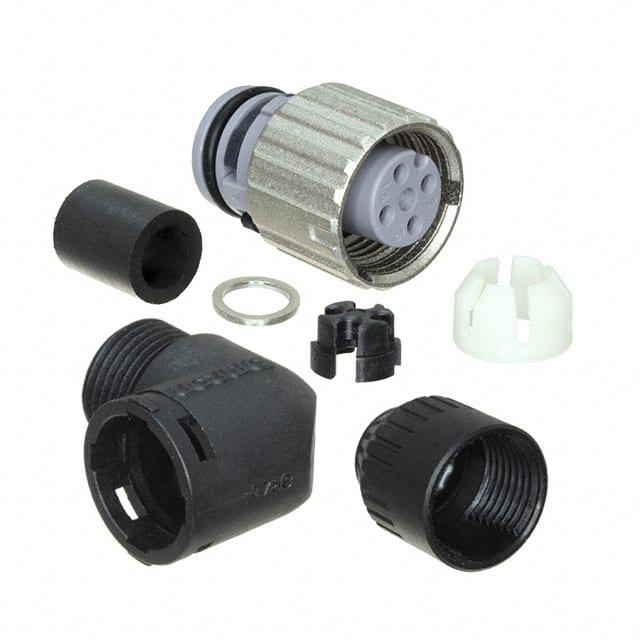

OMRON/欧姆龙 圆形连接器 XS5CD4C4

XS5CD4C4概述

    CSMXS5DSE144: Round Water-resistant Connectors (M12 Smartclick)

    1. 产品简介


    Round Water-resistant Connectors (M12 Smartclick) 是一款用于工业自动化和机器人领域的高性能连接器。该系列连接器以其独特的智能点击(Smartclick)技术而闻名,旨在减少安装时间并提高可靠性。该系列产品提供多种型号和规格,适用于不同类型的机器人电缆和其他工业设备。

    2. 技术参数


    - 额定电流:4 A(XS5-F系列),3 A(XS5-S/PR系列),3 A(XS5-P/SA系列)
    - 额定电压:250 VDC(XS5-F系列),250 VDC(XS5-S/PR系列),125 VDC(XS5-P/SA系列)
    - 接触电阻:最大40 mΩ(XS5-F系列),20 mV/100 mA条件
    - 绝缘电阻:最小1,000 MΩ(500 VDC条件)
    - 介电强度:1,500 VAC/1分钟(泄漏电流:最大1 mA)
    - 防护等级:IP67(符合IEC 60529标准)
    - 插入次数:最多50次
    - 锁紧强度:拉伸:100 N/15秒,扭转:1 N·m/15秒
    - 电缆握持强度:拉伸:100 N/15秒,扭转:1 N·m/15秒(适用于直径6 mm电缆)
    - 锁紧操作力:0.1至0.25 N·m
    - 工作温度范围:-25°C至70°C
    - 工作湿度范围:20%至85%

    3. 产品特点和优势


    简化安装:使用智能点击技术,只需将连接器插入并旋转约1/8圈即可锁定,确保快速可靠的连接。
    高度耐用:锁紧机制不受机械振动影响,避免了定期重新紧固的需要。
    兼容性强:支持M12螺纹连接,可与M12螺纹传感器和执行器兼容。
    多种组装方式:提供四种不同的装配方式,包括压接、焊接、IDC和螺丝连接,以适应不同的应用场景。
    易于维护:最多可进行10次压接修复,且修复过程简单快捷。

    4. 应用案例和使用建议


    应用案例:这类连接器广泛应用于工业机器人、自动化生产线、传感器系统等领域,如机器人手臂的信号传输、传感器的数据采集等。
    使用建议:在使用时,应确保连接器的电缆弯曲半径不小于40 mm,以防止内部线缆损坏。对于火阻型、薄型PVC机器人电缆,弯曲半径应不小于30 mm。

    5. 兼容性和支持


    兼容性:这些连接器可以与M12螺纹传感器和执行器兼容,确保系统的兼容性和稳定性。此外,厂商还提供了丰富的附件和支持服务。
    支持服务:您可以联系OMRON的代表获取最新的安全标准认证信息,以及技术支持和售后服务。

    6. 常见问题与解决方案


    Q1: 如何确认连接器已正确锁定?
    - A1: 听到“咔嚓”声,确认插头和插座上的标记对齐即可。
    Q2: 连接器出现故障怎么办?
    - A2: 首先检查连接器的外部是否有异物或液体残留,清洁后重新连接。若问题仍未解决,请联系OMRON的技术支持部门。
    Q3: 如何进行电缆修复?
    - A3: 按照组装流程中的步骤重新进行连接,注意使用相同的电缆直径和芯线直径,修复次数最多为10次。

    7. 总结和推荐


    总体而言,Round Water-resistant Connectors (M12 Smartclick) 系列产品以其简便的安装过程、高可靠性和广泛的适用性在市场上具有显著的竞争优势。无论是在工业自动化还是机器人领域,它们都是理想的选择。如果您正在寻找一种能够提高工作效率且保证连接质量的连接器,强烈推荐使用这些连接器。

XS5CD4C4参数

参数
额定电流 4A
外壳材料 Zinc Alloy
针脚数 4pin
触头镀层 - 配接 -
类型 Bayonet Lock,Receptacle Housing
颜色 -
端接 -
长*宽*高 31.8mm(长度)*30.45mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XS5CD4C4厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XS5CD4C4数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 圆形连接器 OMRON/欧姆龙 XS5CD4C4 XS5CD4C4数据手册

XS5CD4C4封装设计

查看详情并下载
Symbol
Footprint
3D Model
