首页  >  产品百科  >  Z15GW2B

Z15GW2B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 1N 4mm 10000000Cycles 500000Cycles 15A(AC),6A(DC) SPDT 底座安装,螺纹安装 39.4mm*49.2mm*17.45mm
供应商型号: N-Z15GW2B
供应商: 云汉优选
标准整包数: 1

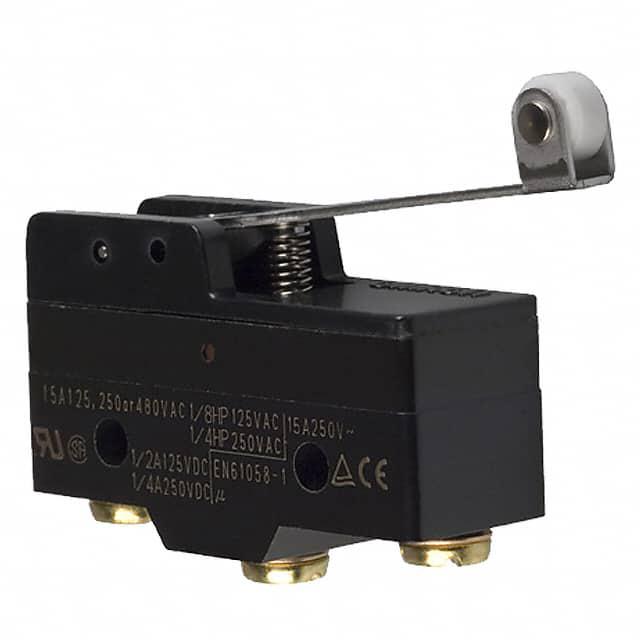

OMRON/欧姆龙 限位开关 Z15GW2B

Z15GW2B概述

    电子元器件技术手册:通用型基础开关

    产品简介


    通用型基础开关(General-purpose Basic Switch)是一款备受市场欢迎的基础开关设备,广泛应用于各类自动化控制和电气系统中。该产品以其高精度和丰富的变体型号著称,能够满足不同负载和应用场景的需求。产品设计紧凑且可靠,适用于工业自动化、家用电器、办公设备及消费电子等多个领域。

    技术参数


    以下是通用型基础开关的关键技术规格和性能指标:
    - 切换能力:高达15A,具备高重复精度。
    - 触点形式多样性:包括基本型、双断口型、自锁型和可调触点间隙型等多种选择。
    - 微负载系列:专门设计的微负载型产品具有金合金触点,适合小型负载切换。
    - 防护等级:部分型号采用滴水防护设计,配备安全终端保护盖,增强抗环境影响的能力。
    - 额定电压:交流125V/250V,直流30V/125V/250V。
    - 最大额定电流:AC环境下为15A;DC环境下根据不同型号有所区别。
    - 接触电阻:初始值≤15mΩ。
    - 绝缘电阻:≥100MΩ(施加500VDC)。
    - 耐压强度:接触对同极间耐压为1000VAC/600VAC/1500VAC(视触点间隙而定)。
    - 使用寿命:机械寿命达2000万次以上,电寿命不低于50万次。
    - 工作温度范围:普通型:-25℃至80℃;滴水防护型:-15℃至80℃。

    产品特点和优势


    1. 高灵敏度触点:支持多种触点间隙设计,涵盖微负载到大功率切换需求。
    2. 多样化操作结构:提供多种推杆与杠杆式触发器,适应不同的安装方式和操作习惯。
    3. 可靠性保障:通过振动和冲击测试,确保在恶劣环境下仍能稳定运行。
    4. 灵活定制化:标准和滴水防护两种类型,满足不同应用场合的需求。
    5. 行业认证:符合UL/CSA、TÜV和CCC等多项国际认证标准,安全性得到充分验证。

    应用案例和使用建议


    典型应用场景:
    - 工业控制设备中的电路切换任务。
    - 家电设备如洗衣机、冰箱、空调等的主控开关。
    - 自动化生产线中的信号控制模块。
    使用建议:
    1. 确保在额定电压和电流范围内使用,避免因过载导致损坏。
    2. 针对微负载场景,优先选用带金合金触点的型号以提升可靠性。
    3. 在潮湿或可能暴露于液体环境中时,推荐使用滴水防护型产品。
    4. 定期检查开关的触点状况,必要时更换,以维持良好的电接触性能。

    兼容性和支持


    通用型基础开关具有较强的兼容性,可与其他电子元件无缝集成。厂商提供完善的售后服务和技术支持,包括安装指导、故障诊断和定期维护计划。此外,详细的产品文档和技术资料均可通过OMRON官方网站获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关动作迟滞 | 检查触点是否积尘或老化,清洁后重新测试。 |
    | 触点烧蚀 | 更换带金合金触点的型号。 |
    | 设备频繁跳闸 | 核对负载电流是否超出额定值,调整负载。 |
    | 防护失效 | 确认是否正确选择了带防护功能的型号。 |

    总结和推荐


    通用型基础开关凭借其高精度、多用途和卓越的耐用性,在众多应用场景中表现出色。无论是在工业生产还是日常生活领域,该产品都展现了强大的市场竞争力。如果您需要一款稳定可靠的开关元件来满足复杂的电气需求,通用型基础开关无疑是理想的选择。我们强烈推荐此产品,尤其是在要求高可靠性或需面对极端环境的应用中。
    最终评分:★★★★★(5/5)

Z15GW2B参数

参数
机械寿命 10000000Cycles
最小行程 4mm
操作力 1N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
长*宽*高 39.4mm*49.2mm*17.45mm
通用封装 SPDT
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

Z15GW2B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z15GW2B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z15GW2B Z15GW2B数据手册

Z15GW2B封装设计

查看详情并下载
Symbol
Footprint
3D Model
