J-7-V

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.5N 350μm 10000000Cycles 50000Cycles 7A SPDT 底座安装,焊接安装
供应商型号: 1829503
供应商: 海外现货
标准整包数: 1

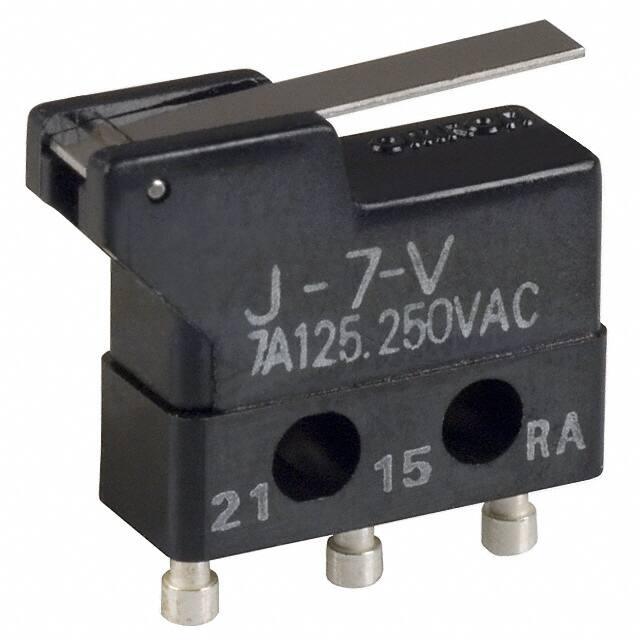

OMRON/欧姆龙 限位开关 J-7-V

J-7-V概述

    Ultra Subminiature Basic Switch 技术手册解析

    1. 产品简介


    Ultra Subminiature Basic Switch(超小型基本开关) 是一种体积小但具备强大负载能力的电子元器件,特别适用于需要紧凑安装和限制重量的应用场合。该产品主要功能是实现高容量(7A)的大负载切换,支持交流电和直流电,适用于多种工业和消费电子产品中。

    2. 技术参数


    - 额定电压:7A (125VAC / 250VAC)
    - 接触形式:SPDT(单刀双掷)
    - 接触材料:银合金+金镀层
    - 最小适用负载:5VDC 1mA
    - 机械操作频率:最大400次/分钟
    - 电气操作频率:最大30次/分钟
    - 绝缘电阻:最小100 MΩ(500VDC测试)
    - 介质强度:同一极性端子间600VAC;电流承载金属部件与接地之间1500VAC;每个端子与非电流承载金属部件之间1500VAC
    - 耐振动性:10到55Hz,双幅1.5mm
    - 耐冲击性:最大1000m/s²(耐久性),最大200m/s²(功能测试)
    - 耐用性:机械操作寿命最少10,000,000次,电气操作寿命最少50,000次
    - 保护等级:IEC IP40
    - 工作温度范围:-10°C至+80°C(最大湿度60%)
    - 重量:约1克(针柱型)

    3. 产品特点和优势


    - 小型化设计:尽管体积小,但仍能承受大容量负载(7A),非常适合空间受限的应用。
    - 快速响应:闭合或断开电路的时间小于1ms,保证了高响应速度。
    - 高可靠性:通过多次耐久性测试,确保在复杂环境中稳定运行。
    - 广泛认证:符合UL508/CSA C22.2 No.55安全标准,提高了产品的可信度。

    4. 应用案例和使用建议


    - 应用场景:可以用于需要高容量负载控制的小型设备,如微型控制器、机器人手臂、医疗设备等。
    - 使用建议:确保正确安装螺丝以保持稳定性,避免高过热焊接造成损坏,建议遵循正确的焊接到终端的方法。

    5. 兼容性和支持


    - 兼容性:可与多种电子元件兼容,适用于各种不同的控制系统。
    - 支持和服务:提供详细的安装和维护指南,咨询OMRON销售人员获取更多安全标准认证的具体型号。

    6. 常见问题与解决方案


    - 问题:焊接到终端时出现温度过高。
    - 解决方案:使用不超过280°C的烙铁,并确保焊接时间不超过3秒。
    - 问题:机械和电气寿命短。
    - 解决方案:严格按照操作手册的指示进行安装和操作,定期检查连接点状态。

    7. 总结和推荐


    综上所述,Ultra Subminiature Basic Switch 是一款高性能的小型电子开关,具有高负载能力和可靠性,适用于需要紧凑布局的设计。虽然其成本可能略高于普通开关,但其独特的性能和高性价比使其在市场上具有明显的优势。我们强烈推荐在对尺寸和重量有限制的高负载控制应用中使用该产品。

J-7-V参数

参数
操作力 0.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 7A
电气寿命 50000Cycles
机械寿命 10000000Cycles
最小行程 350μm
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

J-7-V厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

J-7-V数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 J-7-V J-7-V数据手册

J-7-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 174.4246
5+ ¥ 162.7963
10+ ¥ 159.8892
20+ ¥ 159.8892
50+ ¥ 159.8892
库存: 1102
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 174.42
