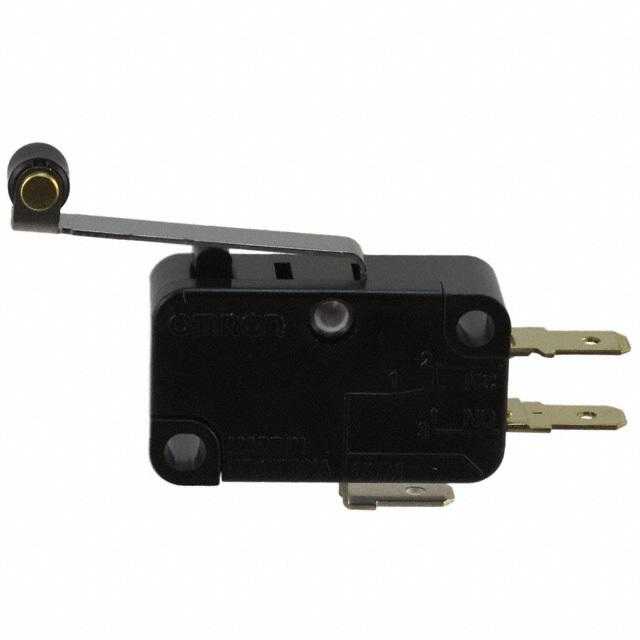

V10G61C24KBYOMI

产品分类:
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: V10G61C24KBYOMI
供应商: Master
标准整包数: 10
OMRON/欧姆龙  V10G61C24KBYOMI

V10G61C24KBYOMI概述

    Snap Action Switch V 技术手册解析

    1. 产品简介


    Snap Action Switch V 是一种通用型微动开关,广泛应用于各种工业和消费电子产品中。它具备行业标准设计,提供10A和15A两种电流等级,能够承受高达250V的工作电压。其特点是长寿命,至少可以进行5000万次机械操作。

    2. 技术参数


    - 电流等级:10A 和 15A
    - 额定电压:250V AC / 125V DC
    - 使用寿命:机械寿命至少5000万次,电气寿命至少10万次(15A)/30万次(10A)
    - 工作速度:0.1 mm至1 m/秒(0.004至39.4 in/秒)
    - 操作频率:机械600次/分钟,电气60次/分钟
    - 接触电阻:15 mΩ最大(初始),30 mΩ最大(初始)
    - 绝缘电阻:最小100 MΩ(500V DC)
    - 介质强度:1000 VAC(非连续端子之间),1500 VAC(每个端子与地之间)
    - 振动:频率10至55 Hz,1.5 mm双振幅
    - 冲击:机械耐久性1000 m/s²(约100 g),功能耐久性300 m/s²(约30 g)
    - 工作温度范围:-25°C至80°C
    - 湿度范围:最大85% RH
    - 重量:约6.2克(针柱类型)

    3. 产品特点和优势


    Snap Action Switch V 具备高可靠性和耐用性,拥有较长的使用寿命,符合RoHS标准,具有良好的抗震和抗冲击能力。此外,其标准化设计使其适用于多种应用场景,例如工业设备、家用电器和自动化控制系统。

    4. 应用案例和使用建议


    应用案例:
    - 工业设备中的位置检测
    - 家用电器中的安全开关
    - 自动化系统中的状态监控
    使用建议:
    - 确保开关操作时有足够的推动力,避免在释放状态下触碰操作体。
    - 保持操作体处于自由状态时不要施加过长时间的压力。
    - 尽量将开关安装在操作力与操作杆对齐的位置。

    5. 兼容性和支持


    Snap Action Switch V 可以与其他标准电气连接件兼容,如焊接端子和快速连接端子。Omron公司提供了详尽的技术支持和维护服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:接触不良
    - 解决方案:检查并清洁触点,确保无尘无油污。
    - 问题:开关频繁跳闸
    - 解决方案:调整操作力或重新定位操作体,确保其在规定范围内运动。
    - 问题:机械磨损
    - 解决方案:定期检查和更换磨损部件,保持良好的工作状态。

    7. 总结和推荐


    综上所述,Snap Action Switch V 是一款高性能、高可靠性的微动开关,适用于广泛的工业和消费应用场景。其优异的机械和电气性能、长久的使用寿命和高性价比使其成为市场上极具竞争力的产品。因此,我们强烈推荐此款开关用于需要高稳定性和长寿命的应用场合。

V10G61C24KBYOMI厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

V10G61C24KBYOMI数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 V10G61C24KBYOMI V10G61C24KBYOMI数据手册

V10G61C24KBYOMI封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.622 ¥ 22.2083
50+ $ 2.3653 ¥ 19.6665
300+ $ 2.2684 ¥ 18.8508
500+ $ 2.2366 ¥ 18.3155
1000+ $ 2.2261 ¥ 18.2291
2500+ $ 2.2155 ¥ 18.1427
5000+ $ 2.1944 ¥ 17.97
7500+ $ 2.1944 ¥ 17.97
库存: 722
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 222.08
直接购买
加入购物车
