XG5S-0801

产品分类: 矩形连接器 - 配件
厂牌: OMRON/欧姆龙

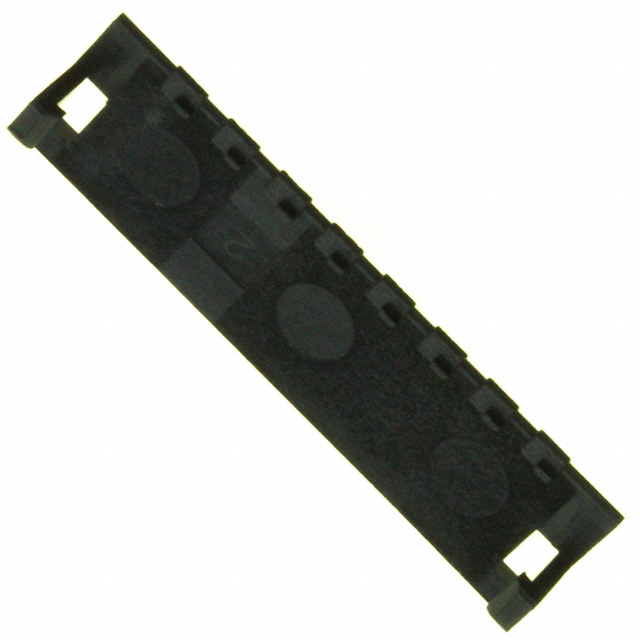

产品描述: 8pin Cap (Cover) XG5 Series 导线安装,板安装 7.9mm(高度)
供应商型号: CSJ-ST68002984
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 配件 XG5S-0801

XG5S-0801概述

    IDC Connectors for Discrete Wires XG5

    1. 产品简介


    IDC Connectors for Discrete Wires XG5是一种用于离散电线的绝缘刺破式(IDC)连接器。它们的主要功能是通过IDC插座来确保无故障的离散电线端接,同时能够容纳MIL插头。这些连接器适用于各种应用领域,包括航空、工业控制、汽车等领域,因其高可靠性而广受青睐。

    2. 技术参数


    - 额定电流:1 A (AWG28), 2 A (AWG26), 3 A (AWG24)
    - 额定电压:300 VAC
    - 接触电阻:最大20 mΩ(在20 mV,100 mA最大值时)
    - 绝缘电阻:最小1,000 MΩ(在500 VDC时)
    - 介电强度:1分钟内650 VAC(泄漏电流最大1 mA)
    - 插入力:每接触点最大1.96 N
    - 拔出力:最小0.29 N(使用测试量规,0.64 x 0.64 mm)
    - 插入耐久性:50次
    - 工作温度范围:-55到85°C(低温时不结冰)

    3. 产品特点和优势


    - 高可靠性:采用双槽IDC结构和绝缘套筒,确保了大电流(3 A)离散电线的可靠连接。
    - 适应性强:可以适应多种盖子,节省空间且便于离散电线端接。
    - 易于锁定:独特的锁杠杆系统使得连接器可以轻松锁定到XG8B/XG8W插头或XG4C盒式插头上。
    - 符合标准:UL认证(文件号E103202),适合严苛的应用环境。

    4. 应用案例和使用建议


    - 应用案例:适用于飞机电线系统、工业控制系统和汽车电路中。
    - 使用建议:
    - 确保在连接前检查接触尺寸和电线尺寸。
    - 使用XG5 IDC工具进行正确的端接。
    - 在安装半覆盖物和盖子时,遵循具体步骤以确保安全连接。
    - 考虑到可能存在的拉力,使用扎带固定线束。

    5. 兼容性和支持


    - 兼容性:与XG4A、XG4C和XG8插头兼容。
    - 支持:提供详细的用户手册和备件更换指导,同时可以通过OMRON代表获取技术支持。

    6. 常见问题与解决方案


    - 问题1:如何处理连接错误的接触?
    - 解决方案:使用专门的接线IDC工具集(XY2B-2104-N)去除不正确的接触。
    - 问题2:如何正确安装半覆盖物和盖子?
    - 解决方案:按照提供的图示和步骤进行操作,确保爪子牢固地插入插槽中。

    7. 总结和推荐


    IDC Connectors for Discrete Wires XG5是一款性能卓越、高可靠性的连接器,特别适合需要大电流和高可靠性的应用场景。其易于锁定、高适配性及广泛的适用性使其成为市场上极具竞争力的产品。因此,强烈推荐使用这款产品。
    本文全面介绍了IDC Connectors for Discrete Wires XG5的技术特点、应用和使用建议,旨在帮助工程师和技术人员更好地理解和应用这一先进的电子元器件。

XG5S-0801参数

参数
配件类型 Cap (Cover)
配套使用/相关产品 XG5 Series
针脚数 8pin
长*宽*高 7.9mm(高度)
安装方式 导线安装,板安装
零件状态 在售
包装方式 托盘
