XM2S-3713

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 37针D-Sub外壳 XM2S系列, 标准 D-Sub连接器, 直向出线, C尺寸, 银色
供应商型号: Z6573-ND
供应商: Digi-Key
标准整包数: 1

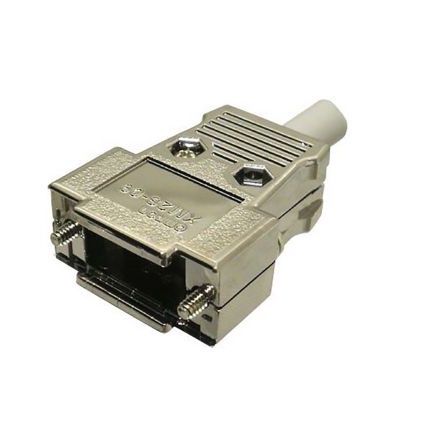

OMRON/欧姆龙 D-Sub 连接器 XM2S-3713

XM2S-3713概述

    D-sub Connectors XM3/XM2S 技术手册

    产品简介


    D-sub Connectors XM3/XM2S 系列连接器主要用于办公自动化接口,适用于各种高要求的应用场合。这些连接器提供了卓越的电磁干扰(EMI)屏蔽能力,适合多种电气特性和严苛的工作环境。D-sub Connectors 可广泛应用于工业控制、通信系统和测量仪器等领域。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 5 A (XM3B) |
    3 A (XM3B-F) |
    | 额定电压 | 300 VAC |
    | 接触电阻 | ≤15 mΩ |
    | 绝缘电阻 | ≥1,000 MΩ |
    | 耐压强度 | 1,000 VAC/1 min |
    | 插拔次数 | ≥200 次 |
    | 工作温度范围 | -55°C 到 105°C |
    | 屏蔽性能(面板安装) | ≥25 dB (30-900 MHz) |
    | 屏蔽性能(板上安装) | ≥20 dB (30-900 MHz) |

    产品特点和优势


    - EMI屏蔽:多孔设计和铁芯连接器提供了优异的噪声保护,尤其在高频应用中表现突出。
    - 紧凑结构:耐久、紧凑的金属化塑料外壳(XM2S)进一步增强了抗干扰性能。
    - 符合标准:产品通过了UL认证(编号E103202),符合RoHS标准。
    - 广泛适用:提供多种标准锚和接地装置,可以灵活适应不同的安装需求。

    应用案例和使用建议


    - 工业自动化:D-sub Connectors在工业控制系统中广泛使用,用于数据传输和电源连接。
    - 通信系统:由于其出色的EMI屏蔽性能,非常适合于通信系统的信号传输。
    - 实验室设备:实验室环境中,这些连接器能够可靠地处理各种测试设备之间的连接。
    使用建议:
    - 确保连接器安装稳固,避免由于震动导致接触不良。
    - 使用合适的接地装置以提高整体系统性能。

    兼容性和支持


    - 兼容性:D-sub Connectors XM3/XM2S 系列与多种标准锚和接地装置兼容。
    - 支持:制造商提供详尽的技术文档和支持服务,帮助用户更好地使用和维护产品。

    常见问题与解决方案


    - 问题1:接触电阻过高。
    - 解决方案:检查连接器和终端是否清洁无污染,重新插拔连接器并确保安装牢固。
    - 问题2:屏蔽性能不足。
    - 解决方案:检查是否正确安装了接地装置,确保接地线良好连接。

    总结和推荐


    D-sub Connectors XM3/XM2S 系列凭借其卓越的EMI屏蔽性能、高可靠性及广泛的应用兼容性,成为各类高要求环境的理想选择。无论是工业控制还是通信系统,这些连接器都能提供稳定可靠的连接,值得推荐使用。

XM2S-3713参数

参数
外壳材料 -
针脚数 37pin
类型 D-Sub Backshells
颜色 银色
端接 -
额定电流 -
排数 -
触头镀层 -
零件状态 在售
包装方式 散装

XM2S-3713厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM2S-3713数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM2S-3713 XM2S-3713数据手册

XM2S-3713封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.4992 ¥ 120.8794
10+ $ 11.4743 ¥ 102.7475
30+ $ 10.5487 ¥ 94.4592
60+ $ 10.1308 ¥ 90.7171
120+ $ 8.5511 ¥ 76.5718
270+ $ 8.2801 ¥ 74.145
库存: 35
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 120.87
