B3W4005BYOMZ

产品分类: 轻触开关
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: B3W4005BYOMZ
供应商: Master
标准整包数: 50

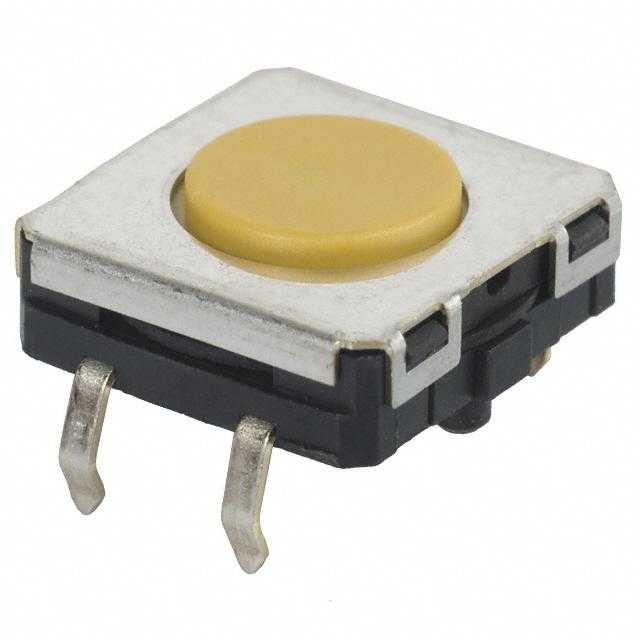

OMRON/欧姆龙 轻触开关 B3W4005BYOMZ

B3W4005BYOMZ概述

    # 封装型触摸开关 B3W 技术手册

    产品简介


    B3W 系列触摸开关是密封结构设计的按钮式开关,旨在提供高可靠性和防尘防水功能。该系列开关适用于通过引脚安装(通孔焊接),并且与 B3F 系列安装兼容。其核心特点是紧凑的设计与密封性能,使其适合多种应用环境,包括需要防水和防尘的场合。
    主要功能和应用领域
    - 密封结构:符合 IP67 防护等级标准(IEC 60529),能够有效防止灰尘和水进入。
    - 双尺寸选择:提供 6×6 mm 和 12×12 mm 两种型号,满足不同空间需求。
    - 静电保护:可选配接地端子,用于保护敏感电子设备免受静电影响。
    - 广泛的应用:适用于消费电子产品、工业控制、家用电器及智能设备等领域。

    技术参数


    以下为 B3W 系列触摸开关的主要技术规格:
    | 参数名称 | 值 |

    | 额定电压 | 3 VDC 至 24 VDC |
    | 额定电流 | 1 mA 至 50 mA |
    | 接触形式 | 单刀单掷常开 (SPST-NO) |
    | 接触电阻 | 初始值 ≤100 mΩ |
    | 绝缘电阻 | ≥100 MΩ(用 250 VDC 绝缘测试仪测得)|
    | 防护等级 | IEC IP67 |
    | 操作温度范围 | -25°C 至 +70°C |
    | 存储湿度范围 | 35% 至 85% RH |
    | 最小适用负载 | 10 μA @ 1 VDC |
    | 弹簧回弹时间 | ≤5 ms |
    | 耐久性 |
    - B3W-1000: ≥1,000,000 次操作 |
    - B3W-4000: ≥3,000,000 次操作 |

    产品特点和优势


    独特功能与市场竞争力
    - 密封设计:IP67 等级防护,确保在恶劣环境中长期稳定运行。
    - 双重力道选择:用户可根据具体应用需求选择标准力(1.57 N 或 1.96 N)或高力模式(2.26 N 或 3.43 N),以适应不同操作要求。
    - 易于安装:支持通孔安装,便于大批量生产集成。
    - 环保合规:RoHS 符合标准,环保无毒。
    这些特点使得 B3W 系列成为对可靠性要求极高的工业和消费级产品的理想选择。

    应用案例和使用建议


    应用案例
    1. 智能家居设备:如电冰箱、洗衣机、空调遥控器等按键模块,B3W 可提供可靠的触控反馈和耐用性。
    2. 医疗设备:要求高密封性能且需要频繁清洁消毒的医疗仪器,B3W 的防水功能尤为关键。
    3. 工业控制系统:B3W 适合部署在工业设备面板上,以应对高振动和复杂工作条件。
    使用建议
    - 确保 PCB 板上的安装孔符合推荐尺寸,并避免焊料溢出导致接触不良。
    - 在高温高湿环境下使用时,需注意定期清洁与维护。
    - 优先选用带接地端子的型号以提升抗干扰能力。

    兼容性和支持


    兼容性
    - B3W 系列可以与 OMRON 的其他元件实现良好的兼容性,例如结合 B32 系列键帽用于更复杂的按键布局。
    支持与维护
    OMRON 提供详尽的技术文档和支持服务,客户可通过官网获取产品手册、样品申请以及售后技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触感过轻 | 检查是否选择了正确的型号(高力版本)。 |
    | 接触不稳定 | 确认焊接质量良好,并检查终端连接。 |
    | 开关无法正常工作 | 核对电源电压是否在额定范围内。 |

    总结和推荐


    综合评估
    B3W 系列触摸开关凭借其密封设计、多功能力道选项及环保特性,在多个领域具有明显的优势。其出色的耐久性和稳定性使其成为高性能需求场景的理想选择。
    是否推荐
    强烈推荐!无论是需要高可靠性的小型消费设备还是严苛工业环境下的耐用组件,B3W 系列均能胜任。购买前建议咨询专业技术人员以确认最佳配置。

B3W4005BYOMZ参数

参数
执行器高度 -
执行器行程 -
机械寿命 -
操作力 -
开关功能 -
开关配置 -
电流额定值 -
电压额定值 -

B3W4005BYOMZ厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3W4005BYOMZ数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 轻触开关 OMRON/欧姆龙 B3W4005BYOMZ B3W4005BYOMZ数据手册

B3W4005BYOMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.554 ¥ 4.692
250+ $ 0.5043 ¥ 4.1934
1000+ $ 0.4924 ¥ 4.0937
2500+ $ 0.4673 ¥ 3.8264
5000+ $ 0.458 ¥ 3.7504
7500+ $ 0.4557 ¥ 3.7314
10000+ $ 0.4534 ¥ 3.7132
15000+ $ 0.4534 ¥ 3.7132
库存: 3500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 234.6
