J-7-V22

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 0.55N 250μm 10000000Cycles 50000Cycles 7A 1.6° SPDT 底座安装,焊接安装 5.1mm(高度)
供应商型号: 653-J-7-V22
供应商: Mouser
标准整包数: 1

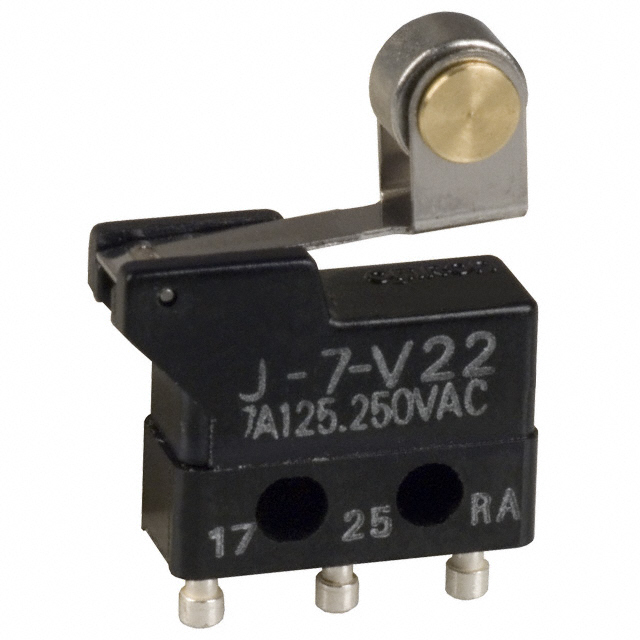

OMRON/欧姆龙 限位开关 J-7-V22

J-7-V22概述

    Ultra Subminiature Basic Switch 技术手册

    产品简介


    Ultra Subminiature Basic Switch 是一种小型化的机电开关,广泛应用于需要高可靠性、紧凑设计和大负载容量的应用场合。这种开关以其小巧的体积和强大的负载处理能力著称,适用于安装空间和重量受限的应用领域,如自动化设备、医疗器械和通信设备等。

    技术参数


    - 额定电压:电阻负载下,交流125V/250V,7A。
    - 接触材料:银合金加镀金。
    - 工作温度范围:-10°C 至 +80°C(相对湿度60%)。
    - 接触间隙:标准值为0.35mm。
    - 最小适用负载:5VDC 1mA(参考值)。
    - 绝缘电阻:最低100mΩ(使用500VDC绝缘测试仪)。
    - 介质强度:相同极性端子之间600VAC,连续1分钟;载流金属部分和接地之间1,500VAC,连续1分钟;每个端子和非载流金属部分之间1,500VAC,连续1分钟。
    - 振动和冲击耐受性:振动频率10至55Hz,双幅位移1.5mm;冲击最大加速度1,000m/s²(耐用性),最大加速度200m/s²(功能测试)。
    - 使用寿命:机械操作次数不低于10,000,000次(60次/分钟),电气操作次数不低于50,000次(30次/分钟)。
    - 防护等级:符合IEC IP40标准。
    - 尺寸:多种型号可选,具体尺寸参见技术手册。

    产品特点和优势


    Ultra Subminiature Basic Switch 的主要优势在于其超小的体积和大容量负载处理能力。尽管尺寸小巧,但它能够承受高达7A的电流,在紧凑设计和高可靠性的要求下表现出色。其独特的设计使得它在有限的空间内也能实现稳定可靠的开关控制,尤其适合那些需要精确控制和紧凑布局的应用。

    应用案例和使用建议


    - 应用案例:这种开关常用于医疗设备、自动化控制系统、通信设备等领域。例如,在某些医疗设备中,它可能用于控制设备的启停状态,确保设备的高效运行和安全性。
    - 使用建议:在安装过程中,应使用M2.3螺丝固定,并确保螺丝紧固扭矩在0.2至0.29N·m范围内。此外,焊接时应严格控制温度和时间,以避免损坏开关。

    兼容性和支持


    - 兼容性:Ultra Subminiature Basic Switch 可与其他符合行业标准的电子元件和设备兼容。具体兼容型号需咨询OMRON销售代表。
    - 支持:提供全面的技术支持和售后服务。用户可通过咨询OMRON销售代表获取详细的安装和维护指南。

    常见问题与解决方案


    1. 问题:如何正确焊接开关?
    - 解决方案:确保焊接铁尖温度不超过280°C,并在3秒内完成焊接。焊接后静置1分钟,不得对焊点施加外力。
    2. 问题:如何正确安装开关?
    - 解决方案:使用M2.3螺丝固定,紧固扭矩控制在0.2至0.29N·m范围内。选择适当的垫圈确保稳固安装。
    3. 问题:如何测试开关的电气和机械性能?
    - 解决方案:电气测试频率不超过30次/分钟,机械测试频率不超过400次/分钟。在测试前确认所有条件符合手册中的要求。

    总结和推荐


    Ultra Subminiature Basic Switch 在紧凑设计、高负载能力和稳定性方面表现优异,非常适合于需要高可靠性且空间有限的应用场景。其广泛的兼容性和完善的支持服务进一步提升了其市场竞争力。总体来说,我们强烈推荐这款产品给需要高性能开关的用户。

J-7-V22参数

参数
开关配置 SPDT
执行器角度 1.6°
电流额定值 7A
电气寿命 50000Cycles
机械寿命 10000000Cycles
最小行程 250μm
操作力 0.55N
开关功能 On-Mom
长*宽*高 5.1mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘,管装
