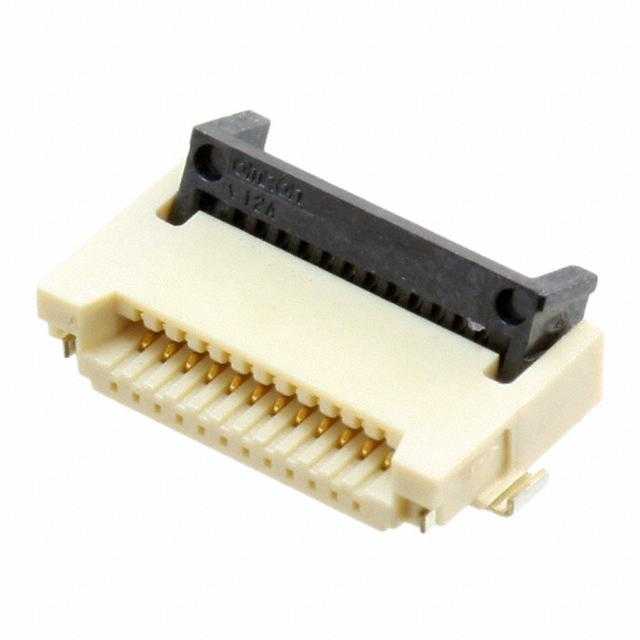

XF3M12151BBYOMZ

产品分类:
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: XF3M12151BBYOMZ
供应商: Master
标准整包数: 8
OMRON/欧姆龙  XF3M12151BBYOMZ

XF3M12151BBYOMZ概述

    XF3M Rotary Backlock Connector 技术手册

    产品简介


    XF3M 系列旋钮式锁紧连接器是专为柔性印刷电路(FPC)和柔性扁平电缆(FFC)设计的高可靠性连接解决方案。XF3M 连接器提供双侧接触或单侧上部接触两种型号,具有 0.5 毫米和 1.0 毫米两种不同的间距选项。这些连接器采用金或锡镀层,并且具有较高的电气性能和机械强度,适用于各种严苛的应用环境。

    技术参数


    - 额定电流:0.5 安培(AC/DC)
    - 额定电压:50 伏特(AC/DC)
    - 接触电阻:最大 50 毫欧姆(在 20 毫伏直流电压,100 毫安最大条件下)
    - 绝缘电阻:最小 100 兆欧姆(在 250 伏直流电压条件下)
    - 耐压强度:250 伏交流电,持续 1 分钟(泄漏电流:最大 1 毫安)
    - 插入寿命:金镀层 20 次;锡镀层 10 次
    - 工作温度范围:-30°C 至 85°C(无结冰或冷凝现象)
    材料与镀层
    - 壳体材料:LCP 树脂(UL94 V-0),自然色和灰色
    - 滑块材料:LCP 树脂(UL94 V-0),黑色
    - 触点材料:弹簧铜合金基底镍镀层(1.5 微米),金闪镀层(涂层厚度不详)或锡镀层(1 微米)
    - 保持夹材料:铜合金/锡镀层(1 微米)

    产品特点和优势


    XF3M 系列旋钮式锁紧连接器具备以下优势:
    - 改善 FPC/FFC 插入:通过独特的旋钮式锁紧机制,提供顺畅的插入体验,确保稳固的连接。
    - 确保正确连接:锁紧机构能提供“咔嗒”声确认,保证正确连接状态。
    - 灵活的选择:可选择不同的间距、镀层以及接触方式,满足多样化的应用需求。
    - 环保特性:符合卤素无害标准,900 ppm 最大溴含量和氯含量,1,500 ppm 最大溴和氯总含量。
    - 符合 RoHS 标准:确保产品的环保属性。

    应用案例和使用建议


    XF3M 系列旋钮式锁紧连接器适用于多种电子产品,如移动设备、智能穿戴设备、便携医疗设备等。建议在使用时注意:
    - 在选择合适的型号时,考虑 FPC/FFC 的厚度和连接器的间距。
    - 在装配过程中,确保正确的锁定状态,以避免因未完全锁定而导致的电气问题。
    - 避免在极端温度条件下使用,以延长连接器的使用寿命。

    兼容性和支持


    XF3M 系列连接器具有良好的兼容性,适用于多种 FPC/FFC 电缆。制造商提供了丰富的技术支持和售后服务,包括在线资料、技术支持热线和售后保修服务。

    常见问题与解决方案


    - 问题:插入后无法听到锁紧确认声音
    - 解决办法:检查连接器是否已完全插入,必要时重新插入并确认。
    - 问题:接触电阻过高
    - 解决办法:清洁触点,确保无氧化或杂质。必要时更换连接器。
    - 问题:滑块无法正常操作
    - 解决办法:检查是否有异物阻塞滑块运动路径,必要时清除障碍物。

    总结和推荐


    XF3M 系列旋钮式锁紧连接器以其高可靠性、优良的机械和电气性能以及环保特性在市场上获得了广泛认可。其灵活的型号选择和坚固的设计使其适用于多种应用场景。总体而言,我们强烈推荐此产品给需要高性能 FPC/FFC 连接解决方案的用户。

XF3M12151BBYOMZ参数

参数
包装方式 卷带包装

XF3M12151BBYOMZ厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M12151BBYOMZ数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 OMRON/欧姆龙 XF3M12151BBYOMZ XF3M12151BBYOMZ数据手册

XF3M12151BBYOMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.4628 ¥ 12.3899
25+ $ 1.441 ¥ 12.2048
100+ $ 1.3451 ¥ 11.1836
250+ $ 1.3244 ¥ 11.0114
375+ $ 0.9941 ¥ 8.2654
750+ $ 0.9021 ¥ 7.4963
1125+ $ 0.884 ¥ 7.2053
1500+ $ 0.8799 ¥ 7.2053
库存: 8
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.38
