XM2S-0921

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 9针D-Sub外壳 XM2S系列, 标准 D-Sub连接器, 直角出线, E尺寸, 银色
供应商型号: CGC-XM2S-0921
供应商: 海外现货
标准整包数: 1

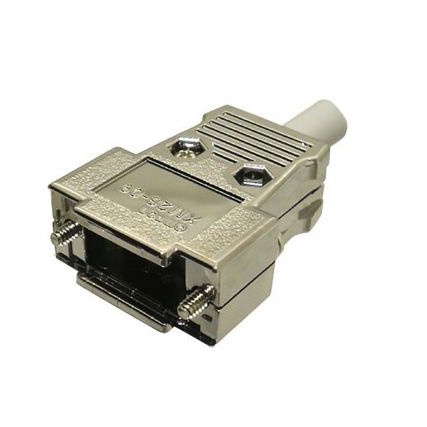

OMRON/欧姆龙 D-Sub 连接器 XM2S-0921

XM2S-0921概述

    D-Sub Connectors XM3/XM2S 产品技术手册

    1. 产品简介


    D-Sub连接器XM3/XM2S是专为办公室自动化接口设计的优质产品。它们具有多种型号,适用于不同的应用场景。这些连接器主要功能包括信号传输、接地和屏蔽。由于其卓越的电磁干扰(EMI)屏蔽性能和紧凑的结构设计,它们广泛应用于工业控制、通信设备、计算机外围设备等领域。

    2. 技术参数


    D-Sub连接器XM3/XM2S的主要技术参数如下:
    - 额定电流:5A (XM3B),3A (XM3B-F)
    - 额定电压:300VAC
    - 接触电阻:最大15mΩ(20mV,100mA条件下)
    - 绝缘电阻:最小1000MΩ(500VDC条件下)
    - 耐压强度:1000VAC持续1分钟(泄漏电流最大1mA)
    - 插拔次数:最多200次
    - 环境温度范围:−55°C至105°C(无冰冻条件),−25°C至85°C
    - 屏蔽性能:安装面板时≥25dB(30至900MHz),安装板上时≥20dB(30至900MHz)

    3. 产品特点和优势


    - 屏蔽性能:多孔、铁芯连接器(XM3B-F)提供了空间节约的设计和高频噪声保护。
    - 坚固耐用:镀金属塑料罩(XM2S)提供优秀的噪音防护。
    - 安全认证:符合UL标准(编号E103202)。
    - 环保合规:RoHS符合性。
    - 灵活适用:支持多种类型的终端和线缆。
    - 兼容性强:可用于多种应用场合,且配备各种固定装置和接地部件。

    4. 应用案例和使用建议


    - 工业自动化:适用于工业控制系统中的信号传输和连接。
    - 通信设备:可用于路由器、交换机等通信设备的接口连接。
    - 计算机外围设备:如打印机、扫描仪等设备的连接器。
    - 汽车电子:适用于汽车内部信号传输和数据交换。
    使用建议:
    - 在安装前确认所有接地和屏蔽组件已正确装配。
    - 定期检查连接器的插拔情况,确保接触良好。
    - 使用合适的线缆直径以避免机械应力损坏。

    5. 兼容性和支持


    D-Sub连接器XM3/XM2S可与其他标准D-Sub连接器兼容。制造商提供全面的技术支持和售后服务,包括产品手册、技术咨询和技术培训。此外,还提供一系列配件,如固定夹、接地螺母等,以便客户根据需求选择合适的配件。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查插头和插座是否清洁、无损坏,确保接地良好。 |
    | 信号质量差 | 确认线缆长度适当,使用屏蔽线缆,保持信号线路短。 |
    | 插拔力大 | 清理接触区域,使用适当的工具辅助插拔。 |

    7. 总结和推荐


    D-Sub连接器XM3/XM2S以其出色的性能、坚固的设计和广泛的应用范围,在市场上具有很强的竞争力。对于需要高可靠性和高性能的工业和商业应用,这是一款值得推荐的产品。它能够满足大部分用户的需要,特别是在高频率和严苛环境下表现尤为出色。如果您正在寻找一种耐用且多功能的连接解决方案,D-Sub连接器XM3/XM2S将是一个理想的选择。

XM2S-0921参数

参数
触头镀层 -
外壳材料 -
针脚数 9pin
类型 D-Sub Backshells
颜色 银色
端接 -
额定电流 -
排数 -
长*宽*高 48mm(长度)
零件状态 停产
包装方式 散装

XM2S-0921厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM2S-0921数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM2S-0921 XM2S-0921数据手册

XM2S-0921封装设计

查看详情并下载
Symbol
Footprint
3D Model
