D4C-1950

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPDT 1.5N 10000000Cycles 200000Cycles 5A(AC),4A(DC) 15° SPDT 导线安装,底座安装 40mm(长度)*17.4mm(高度)
供应商型号: Z7109-ND
供应商: Digi-Key
标准整包数: 1

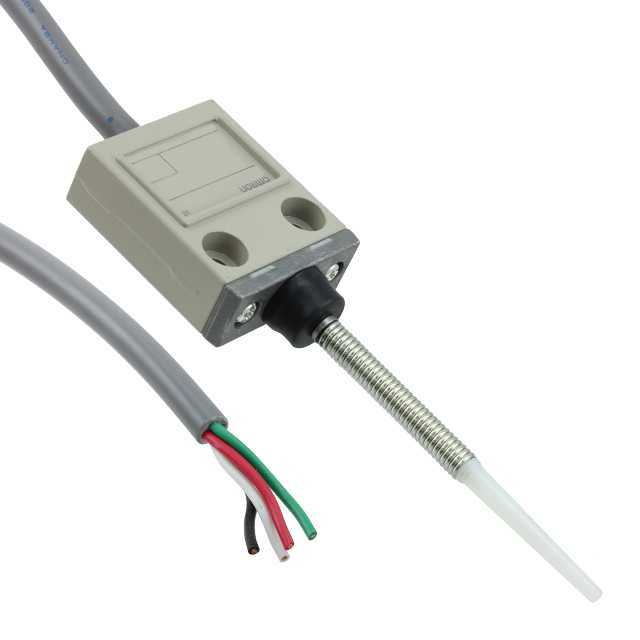

OMRON/欧姆龙 限位开关 D4C-1950

D4C-1950概述

    D4C 封装开关:紧凑且高度密封的限位开关

    1. 产品简介


    D4C 封装开关是一种紧凑型限位开关,具备高密封性。该开关不仅适用于多种工业自动化设备,还可以在恶劣环境下提供可靠的电气连接。该开关具有多个型号,包括无操作指示和带操作指示版本,可根据具体应用需求进行选择。

    2. 技术参数


    - 认证标准: 符合EN、UL、CSA和CCC(中国标准)认证。
    - 防护等级: 达到IEC IP67防护标准。
    - 封装结构: 三重密封设计,保证各部分的密封性能。
    - 电缆长度: 标准型号提供3米和5米两种电缆长度,还可提供符合UL和CSA认证的电缆。
    - 安装方式: 多种安装选项,特别适合安装在开关上带有推杆的设备中。
    - 指示灯: 带红光LED指示灯(默认为非动作时点亮)。
    - 电缆: VCTF耐油电缆(CE标识),仅适用于标准型号。

    3. 产品特点和优势


    - 高度密封: 高度密封设计,可在恶劣环境中稳定运行。
    - 多种安装方式: 支持多种安装方式,增加安装灵活性。
    - 红光LED指示灯: 带有红光LED指示灯,便于操作状态确认。
    - 耐用性: 满足高操作频率需求,适用于频繁启停的应用场合。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于工业自动化设备中,如机器人手臂控制、机械门限位等。
    - 使用建议: 在安装时应注意防尘防水措施,确保LED指示灯清晰可见。对于高湿度和高温环境,可考虑选用天气保护型号,避免因硅气产生而导致的接触干扰问题。

    5. 兼容性和支持


    - 兼容性: 与多种电子设备和其他开关兼容,可通过更换安装板轻松集成到现有系统中。
    - 支持: 提供详细的技术文档和安装指南,如有需要可联系OMRON技术支持获取更多帮助。

    6. 常见问题与解决方案


    - 问题1: 指示灯无法正常工作。
    - 解决方案: 检查电源电压是否正确,确认接线是否牢固,必要时更换LED指示灯模块。
    - 问题2: 开关出现异常动作。
    - 解决方案: 确认安装位置是否合适,检查是否有外部因素影响,如电磁干扰等。
    - 问题3: 密封不良导致漏水。
    - 解决方案: 更换密封件或重新调整安装位置,确保所有接口处密封良好。

    7. 总结和推荐


    D4C 封装开关凭借其紧凑的设计、高度密封性和多功能特性,在各种工业自动化应用中表现出色。特别是其良好的电气特性和坚固耐用的结构使其成为许多领域的理想选择。综合考虑其优点,强烈推荐用于需要高度可靠性的工业环境。

D4C-1950参数

参数
机械寿命 10000000Cycles
最小行程 -
操作力 1.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 15°
电流额定值 5A(AC),4A(DC)
电气寿命 200000Cycles
长*宽*高 40mm(长度)*17.4mm(高度)
通用封装 SPDT
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

D4C-1950厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D4C-1950数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D4C-1950 D4C-1950数据手册

D4C-1950封装设计

查看详情并下载
Symbol
Footprint
3D Model
