XM3C-3722-502

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙

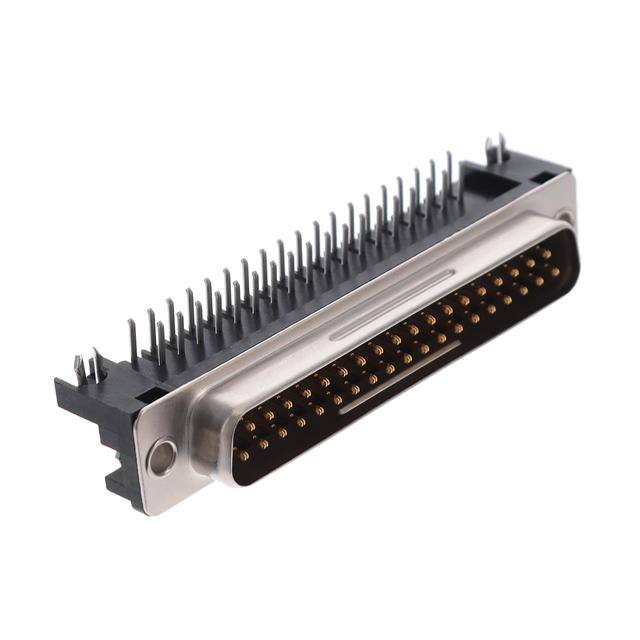

产品描述: Omron D型连接器, XM3C系列, 公插, DB37针, 通孔安装, 直角主体
供应商型号: 39-XM3C-3722-502-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 D-Sub 连接器 XM3C-3722-502

XM3C-3722-502概述

    D-sub Connectors XM3/XM2S:技术手册及应用指南

    1. 产品简介


    D-sub Connectors XM3/XM2S是为办公自动化和接口应用设计的理想选择。这些连接器具备屏蔽性能,能够有效抵抗电磁干扰(EMI),确保信号传输的稳定性和可靠性。根据不同的应用场景,提供多种类型的插头和插座,适用于各种标准的DIP(直插式)终端,以及直角和直连电缆连接方式。

    2. 技术参数


    | 特性 | 值 |

    | 适用导线 | AWG 22到28(实心或绞合) |
    | 额定电流 | 5A(XM3B)、3A(XM3B-F) |
    | 额定电压 | 300 VAC |
    | 接触电阻 | 最大15 mΩ(20 mV,100 mA最大) |
    | 绝缘电阻 | 最小1,000 MΩ(500 VDC) |
    | 耐压强度 | 1,000 VAC 1分钟(泄漏电流:最大1 mA) |
    | 插入力 | 每个触点最大3.33 N |
    | 拔出力 | 最小0.29 N(直径0.99 mm) |
    | 插拔寿命 | 200次 |
    | 工作温度范围 | 面板安装:−55°C至105°C(无冰冻);板上安装:−25°C至85°C |
    | 屏蔽性能 | 面板安装:最小25 dB(30至900 MHz);板上安装:最小20 dB(30至900 MHz) |

    3. 产品特点和优势


    - 电磁屏蔽: D-sub Connectors XM3/XM2S采用屏蔽设计,能有效防止电磁干扰。
    - 空间节约型设计: 多孔、磁芯连接器(XM3B-F)具有节省空间的设计,且在高频下提供卓越的噪声防护。
    - 坚固耐用: 金属化塑料罩(XM2S)结构坚固,紧凑设计,提供出色的噪声防护。
    - 符合标准: 符合UL标准(编号E103202)。
    - 环保材料: RoHS合规,采用环保材料制成。
    - 广泛的连接选项: 提供多种标准锚和接地装置,以适应不同应用需求。

    4. 应用案例和使用建议


    D-sub Connectors XM3/XM2S广泛应用于办公自动化系统、工业控制设备和电信设备等场景。在实际使用中,可结合不同类型和数量的触点来满足不同应用需求。例如,一个常见的应用场景是在工业控制面板中作为信号传输接口。对于这类应用,建议优先考虑使用带有锁紧螺钉和接地夹具的连接器,以确保长期可靠的工作状态。

    5. 兼容性和支持


    - 兼容性: D-sub Connectors XM3/XM2S与其他标准D-sub连接器具有良好的兼容性,适用于不同类型的设备和接口。
    - 支持服务: 厂商提供了详尽的技术支持和维护信息,包括配件列表和组装指南。对于常见问题,如安装过程中遇到的困难或连接器损坏,厂商提供了详细的解决方案和维修指南。

    6. 常见问题与解决方案


    1. 如何选择合适的导线?
    - 确保导线规格为AWG 22到28(实心或绞合)。根据连接器的类型选择合适的导线规格,确保良好接触。
    2. 连接器不稳固怎么办?
    - 使用适当的锁定螺丝或固定夹具进行加固。检查是否有未安装完全的组件,确保所有组件都正确安装。
    3. 如何清洁连接器?
    - 使用干净的布轻轻擦拭连接器表面。避免使用腐蚀性溶剂或化学品,以免损坏连接器。

    7. 总结和推荐


    综上所述,D-sub Connectors XM3/XM2S是一款高性能、多功能的连接器,广泛适用于多种工业和办公自动化场景。其优越的电磁屏蔽性能和耐用性使其成为许多应用中的理想选择。对于需要稳定信号传输和可靠接口连接的应用,强烈推荐使用D-sub Connectors XM3/XM2S。

XM3C-3722-502参数

参数
额定电流 5A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
针脚数 37pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
长*宽*高 69.3mm(长度)*18.5mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 托盘

XM3C-3722-502厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3C-3722-502数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3C-3722-502 XM3C-3722-502数据手册

XM3C-3722-502封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8352 ¥ 99.0458
10+ $ 10.0558 ¥ 84.1541
25+ $ 9.4253 ¥ 78.8781
40+ $ 9.1179 ¥ 76.3058
80+ $ 8.6827 ¥ 72.6633
240+ $ 8.0353 ¥ 67.2458
440+ $ 7.6992 ¥ 64.4326
960+ $ 7.2873 ¥ 60.9859
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 99.04
直接购买
加入购物车
