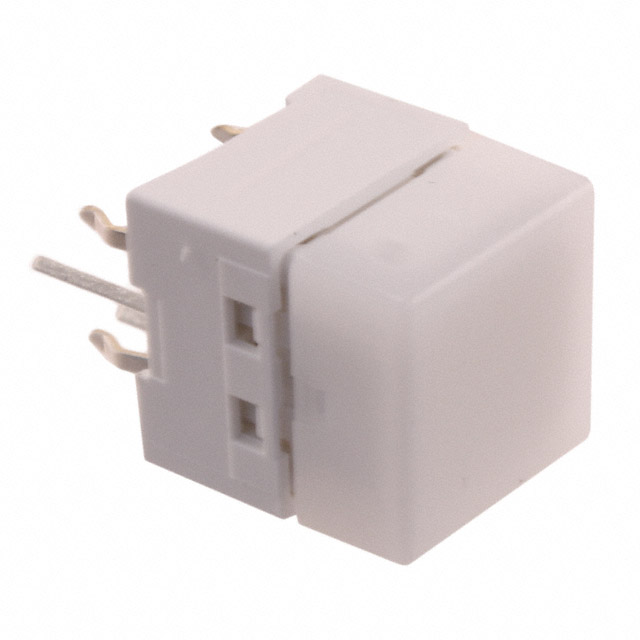

B3W-9002-Y2C

产品分类: 轻触开关
厂牌: OMRON/欧姆龙
产品描述: 24V(DC) Off-Mom SPST-NO 2.3N 300000Cycles 50mA 250μm 10.2mm 插件 通孔安装 10mm*10mm*10.2mm
供应商型号: Z12909-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 轻触开关 B3W-9002-Y2C

B3W-9002-Y2C概述


    产品简介


    Illuminated Tactile Switches B3W-9 是一种紧凑型、通过孔式安装的开关,内部配备了两颗LED灯,广泛应用于消费电子、工业控制及家用电器等领域。该系列开关具备三种颜色照明(红灯+绿灯=橙色),并通过标准力(1.57N)和高力(2.26N)两种型号满足不同机械负载需求。其核心特点在于紧凑的设计(尺寸为10 × 10 × 11mm或12 × 12 × 11mm),明亮且均匀的LED发光效果,以及多色彩选择,使其成为现代电子设计的理想选择。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 10 × 10 × 11mm 或 12 × 12 × 11mm |
    | 工作力矩 | 标准力:1.57N,高力:2.26N |
    | LED颜色 | 红、绿、蓝、高亮度绿、黄 |
    | 推荐工作电流 | 红色LED:20mA,绿色LED:10mA(双色LED时) |
    | 电压范围 | 驱动电压:1至24VDC |
    | 绝缘电阻 | ≥100MΩ @ 250VDC |
    | 接触形式 | 单刀单掷常开型(SPST-NO) |
    | 环境温度 | 工作温度:-25°C 至 +70°C |
    | 防震性能 | 振动:10~55Hz,1.5mm双幅;冲击:≤1,000m/s² |

    产品特点和优势


    Illuminated Tactile Switches B3W-9 的独特之处在于其灵活的颜色组合(红+绿=橙、红+高亮绿等),为设计师提供了丰富的视觉提示选项。此外,它的超紧凑设计能够节省PCB空间,适合密集布线的场景。其高可靠性——耐用次数可达百万级操作——确保了长期稳定的性能表现。该系列产品还符合RoHS环保要求,适用于多种工业和消费级电子产品。

    应用案例和使用建议


    该产品广泛应用于家电面板、手持设备、工业控制面板等领域。例如,在智能家居设备中,可利用其RGB颜色切换功能直观地显示设备状态;在工业仪器仪表中,则可用作高频率触发开关以减少机械疲劳。
    使用建议:为了保证最佳性能,请严格按照技术手册进行安装,并注意保持适当的LED限流电阻。在极端环境中使用时,还需额外增加防护措施(如防水膜)来提升耐用性。

    兼容性和支持


    B3W-9系列开关支持广泛的外围设备集成,与市面上主流微控制器完全兼容。同时,Omron提供详尽的技术文档和专业的技术支持服务,帮助客户快速上手并解决潜在问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关触发力不足 | 检查接线是否正确,调整限流电阻值 |
    | LED不亮 | 核对LED正负极连接,检查电流是否达标 |
    | 外壳损坏 | 拆装时需小心操作,避免反复拆卸 |

    总结和推荐


    综上所述,Illuminated Tactile Switches B3W-9凭借其精巧的外形、多样的LED颜色组合及出色的性能表现,在市场上具有较强的竞争力。对于需要高效、可靠触摸开关的应用场景,它是一个值得信赖的选择。强烈推荐给需要兼具美观与实用性的电子设备制造商。

B3W-9002-Y2C参数

参数
电压额定值 24V(DC)
执行器高度 10.2mm
执行器行程 250μm
机械寿命 300000Cycles
操作力 2.3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
长*宽*高 10mm*10mm*10.2mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

B3W-9002-Y2C厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B3W-9002-Y2C数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 轻触开关 OMRON/欧姆龙 B3W-9002-Y2C B3W-9002-Y2C数据手册

B3W-9002-Y2C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.9356 ¥ 41.7058
10+ $ 4.3016 ¥ 36.3489
25+ $ 3.9171 ¥ 32.7809
100+ $ 3.5961 ¥ 30.095
300+ $ 2.8028 ¥ 23.4559
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.7
直接购买
