Z15GQB

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 柱塞式, IP00, 最大250V直流
供应商型号: 1181277
供应商: 海外现货
标准整包数: 1

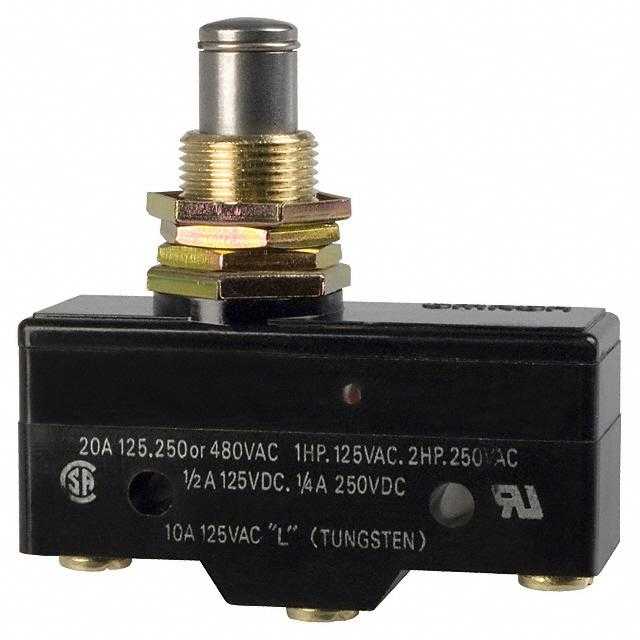

OMRON/欧姆龙 限位开关 Z15GQB

Z15GQB概述

    通用型基础开关技术手册



    产品简介



    本手册介绍了通用型基础开关(General-purpose Basic Switch)的详细信息。这款产品是市场上畅销的基础开关之一,具备高精度和广泛的变体选择。适用于多种应用场合,包括但不限于自动化控制系统、工业设备、家用电器等。


    技术参数



    - 额定电流:高达15A(微负载模型为0.1A)
    - 接触形式:包括基本型、分立接触型、保持型和可调接触间隙型
    - 电气特性:
    - 稳态电流:不同电压下的具体数值见下表
    - 功率因数:交流情况下最小为0.4
    - 时间常数:直流情况下最大为7ms
    - 启动电流:
    - NC(常闭):最大30A
    - NO(常开):最大15A
    - 绝缘电阻:≥100MΩ(施加500VDC时)
    - 耐压强度:同极触点间的耐压为1000VAC、600VAC或1500VAC(具体根据接触间隙而定)
    - 防护等级:一般为IP00,防滴水型号达到IP62
    - 工作温度范围:一般型为−25°C至80°C,防滴水型为−15°C至80°C
    - 工作湿度范围:一般型为35%至85%RH,防滴水型为35%至95%RH


    产品特点和优势



    - 大容量切换:15A的高重复精度切换能力
    - 多样化的接触形式:提供基本型、分立接触型等多种选择
    - 微负载系列:专为微负载设计,采用交叉式金合金触点,确保可靠运行
    - 增强的防水性能:橡胶密封和粘合剂填充提高了抗滴水能力
    - 双触点模式:分立接触模型可实现并联或串联连接,提升可靠性


    应用案例和使用建议



    - 自动化控制系统:利用其高精度和可靠性,适用于自动控制系统中
    - 工业设备:适合应用于各种工业环境中,例如安全限位电路
    - 家电设备:如冰箱、洗衣机等家用电器,需要可靠的开关组件
    - 建议使用:在安装过程中,注意接线规范,确保接触良好;根据实际应用需求选择合适的触点形式和电压等级


    兼容性和支持



    - 兼容性:本产品与多种接线方式和终端类型兼容
    - 支持和服务:制造商提供全面的技术支持,具体详情请访问官方网站


    常见问题与解决方案



    - 问题一:产品出现异常断开
    - 解决方法:检查是否有过载情况,确保在额定电流范围内使用
    - 问题二:触点接触不良
    - 解决方法:清洁触点,避免灰尘和其他污染物的影响
    - 问题三:安装后出现振动故障
    - 解决方法:确认安装稳固,可能需要增加减震措施


    总结和推荐



    总体而言,该通用型基础开关凭借其高精度、广泛的应用场景和可靠性,在众多同类产品中脱颖而出。强烈推荐在需要稳定且高效的开关控制的项目中使用此产品。

Z15GQB参数

参数
最小行程 5.5mm
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
长*宽*高 49.2mm*49.2mm*17.45mm
安装方式 螺纹安装,面板安装
零件状态 在售
包装方式 散装
