XM3D-0921

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙

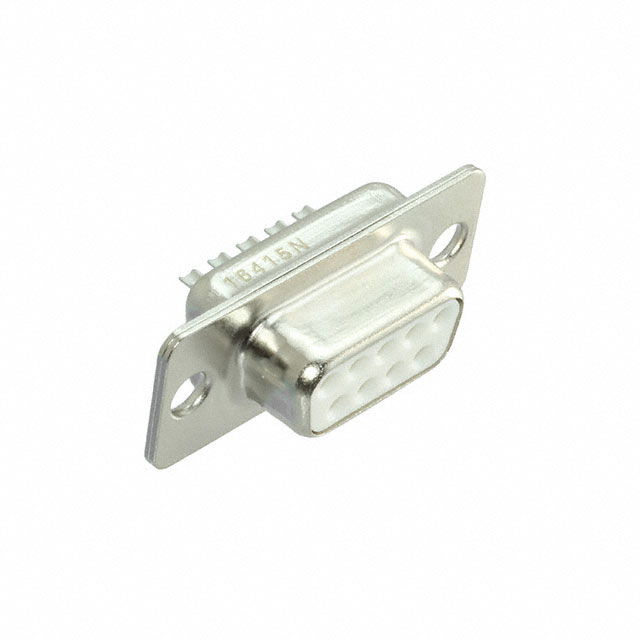

产品描述: Omron D型连接器, XM3D系列, 母座, DB9针, 面板安装, 直向主体
供应商型号: CSJ-ST64467508
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 D-Sub 连接器 XM3D-0921

XM3D-0921概述

    D-Sub Connectors XM3/XM2S 技术手册

    产品简介


    D-Sub 连接器是专为办公室自动化接口设计的理想选择。它们具备屏蔽功能,以防止电磁干扰(EMI)。不同类型的连接器包括直角DIP终端插头和插座,以及带有铁氧体芯的型号。此外,还提供直角电缆连接罩和具有防静电功能的型号,适用于多种标准安装方式和接地装置。这些连接器符合UL标准(编号E103202),并符合RoHS指令要求。

    技术参数


    | 参数 | 值 |

    | 额定电流 | 5 A |
    | 额定电压 | 300 VAC |
    | 接触电阻 | 最大15 mΩ(20 mV,100 mA最大) |
    | 绝缘电阻 | 最小1,000 MΩ(500 VDC) |
    | 介电强度 | 1,000 VAC/分钟(泄漏电流最大1 mA) |
    | 插拔力 | 最大(每端子)3.33 N |
    | 拔出力 | 最小0.29 N |
    | 插拔寿命 | 200次 |
    | 工作温度范围 | -55°C至105°C(无冰点) -25°C至85°C |

    产品特点和优势


    D-Sub 连接器具备以下特点和优势:
    1. 屏蔽能力:能够有效抵抗EMI干扰,确保信号传输的稳定性。
    2. 紧凑设计:采用多孔、铁氧体芯设计,节省空间且具有出色的高频噪声保护。
    3. 耐用性:具有坚固的金属化塑料罩,适合恶劣环境。
    4. 标准化:符合UL标准,确保产品的质量和可靠性。
    5. 多样化的安装方式:可选多种安装和接地方式,以适应不同的应用场景。

    应用案例和使用建议


    应用场景:
    D-Sub 连接器广泛应用于工业自动化、仪器仪表和办公自动化等领域。例如,在医疗设备和工业控制系统中,需要稳定的信号传输和可靠的连接器来保证系统正常运行。
    使用建议:
    1. 在需要高度屏蔽的环境中使用带有铁氧体芯的设计,以增强抗干扰性能。
    2. 对于需要灵活布线的应用场景,建议使用直角电缆连接罩以节省空间。
    3. 在安装过程中,确保连接器和接地装置正确安装,以保证良好的接地效果。

    兼容性和支持


    D-Sub 连接器兼容多种标准安装方式,包括螺钉和接地装置。厂商提供了丰富的配件选项,如尘盖、锚定件和接地固定件。这些配件可以有效地保护连接器并提供额外的稳定性。此外,厂商提供了详细的技术支持和维护服务,帮助客户解决可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头接触不良 | 确保插头和插座清洁并正确插入 |
    | 信号传输不稳定 | 检查接地连接和屏蔽情况,确保良好的接地效果 |
    | 插拔次数超出预期 | 更换新的连接器,以避免损坏 |

    总结和推荐


    D-Sub 连接器在设计上考虑了耐用性、屏蔽能力和多样性安装方式。这些特性使其成为工业自动化和办公自动化领域的理想选择。结合其高可靠性、标准化和兼容性,我们强烈推荐在需要稳定信号传输和可靠连接的应用中使用D-Sub 连接器。无论是对于专业工程师还是普通用户,D-Sub 连接器都是一个值得信赖的选择。

XM3D-0921参数

参数
针脚数 9pin
类型 Female Sockets,Receptacle
颜色 白色
端接 焊盘
额定电流 5A
排数 2
触头镀层
外壳材料 Nickel Plated,Steel
长*宽*高 30.7mm(长度)*14.55mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XM3D-0921厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3D-0921数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3D-0921 XM3D-0921数据手册

XM3D-0921封装设计

查看详情并下载
Symbol
Footprint
3D Model
