XW4N-05D1-S

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: 39-XW4N-05D1-S-ND
供应商: Digi-Key
标准整包数: 1

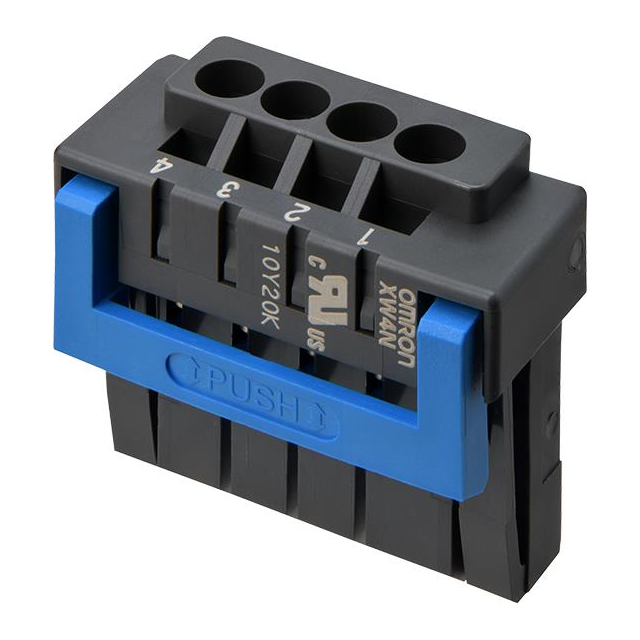

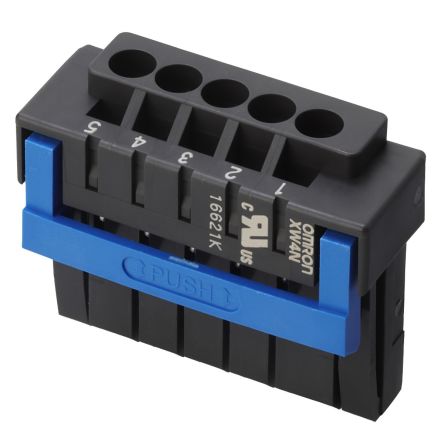

OMRON/欧姆龙 接线座- 接头/插头和插口 XW4N-05D1-S

XW4N-05D1-S概述


    产品简介


    XW4M/XW4N 是一款采用 3.5mm 接线间距设计的推入式终端块 PCB 连接器,旨在提高连接器插入与移除的效率及电缆布线的便利性。这些连接器被广泛应用于工业自动化、电力系统、通信设备等多个领域,以其高效的连接性能和可靠的接触质量而受到青睐。

    技术参数


    - 额定电压:IEC 额定电压为 160V,UL 额定电压为 300V(单排插头)或 150V(双排插头)
    - 额定电流:8A
    - 适用线径范围:
    - 实心导线:0.2mm² 至 1.5mm²
    - 绞合导线:0.2mm² 至 1.5mm²(带有塑料套管导线:0.2mm² 至 0.75mm²)
    - 使用温度范围:-40°C 至 100°C(无冷凝或结冰)
    - 存储温度范围:-40°C 至 70°C(无冷凝或结冰)
    - 耐压:1,600VAC(1 分钟内,漏电流最大为 1mA)

    产品特点和优势


    - 高效插入与移除:独特的连接结构使得插入和移除操作简便快捷,有助于提升装配、检查和维护的效率。
    - 适用于回流焊接:具备出色的再流焊性能,满足不同安装需求。
    - 标记方便:插头顶部标有标准针号,无需额外空间进行引脚识别。
    - 手自由机制:采用“手自由机制”,确保螺丝刀固定插入,提升布线效率。
    - 防止错误插入:提供编码键选项,有效避免错误插入。
    - 高可靠性和安全性能:通过多项认证,符合国际标准,如 UL1059、CSA (C22.2No.158) 和 IEC 60947-7-4。

    应用案例和使用建议


    应用案例:
    1. 在工业控制系统中,用于传感器信号传输,保障工业生产过程稳定运行。
    2. 在电源设备中,作为连接电线和电路板的可靠接口,增强设备的整体可靠性。
    使用建议:
    1. 确保插入导线时正确选用合适型号的导线和工具,以避免损坏连接器或导线。
    2. 在焊接过程中,注意焊接温度,避免对连接器造成热损伤。
    3. 使用合适的平口螺丝刀操作连接器,保证操作精度。

    兼容性和支持


    兼容性:
    - 可选配的编码键(型号 XW4Z-C001)可以有效防止错误插入。
    - 本系列连接器支持直角和直线终端配置,以适应不同的布线需求。
    支持和服务:
    - 厂商提供了详尽的技术手册和预警告书,以确保用户能够正确安装和使用连接器。
    - 提供必要的配套工具和配件,如螺丝刀和编码键,以确保最佳使用效果。

    常见问题与解决方案


    1. 问题:连接器无法完全插入到插座中。
    解决方案:检查插头与插座的方向是否正确,确保未出现反向插入。

    2. 问题:连接器频繁脱落。
    解决方案:检查锁定销是否正常锁定,必要时重新操作锁紧机构。

    3. 问题:无法准确识别针号。
    解决方案:确认插头顶部是否有标准针号标记,若缺失则需检查是否有损坏。

    总结和推荐


    XW4M/XW4N 是一款高性能、高可靠性的推入式终端块 PCB 连接器,适合于多种工业应用场合。凭借其高效的插入和移除功能、广泛的应用范围及严格的品质控制,它成为众多行业用户的首选产品。强烈推荐在需要高可靠连接的场景中使用。

XW4N-05D1-S参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

XW4N-05D1-S厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4N-05D1-S数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4N-05D1-S XW4N-05D1-S数据手册

XW4N-05D1-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.7028 ¥ 90.4387
10+ $ 8.7578 ¥ 73.2922
25+ $ 8.2089 ¥ 68.6985
40+ $ 7.9412 ¥ 66.4578
110+ $ 7.394 ¥ 61.8788
330+ $ 6.8428 ¥ 57.2656
440+ $ 6.7054 ¥ 56.1158
990+ $ 6.3329 ¥ 52.9986
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.43
直接购买
加入购物车
