D2HW-BR272MR

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: On-Mom SPST-NC 1.83N 2mm 1000000Cycles 100000Cycles 2A 2.2° 导线安装,底座安装 22mm(高度)
供应商型号: ET-2069737
供应商: 海外现货
标准整包数: 1

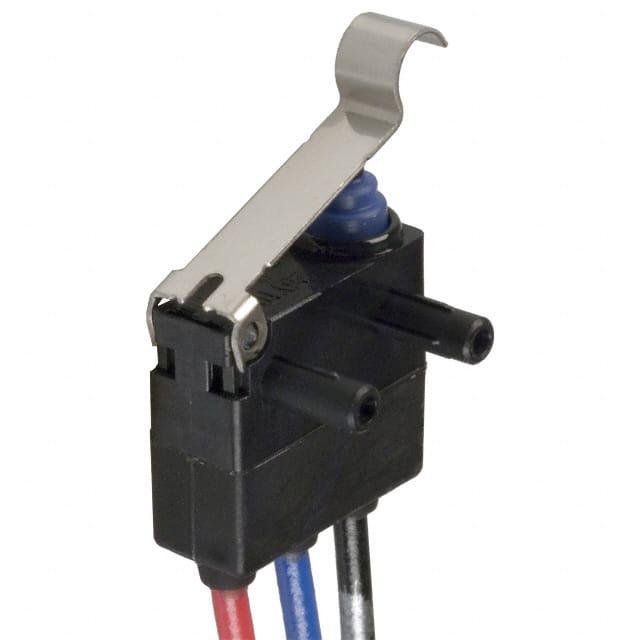

OMRON/欧姆龙 限位开关 D2HW-BR272MR

D2HW-BR272MR概述

    D2HW Sealed Ultra Subminiature Basic Switch

    1. 产品简介


    D2HW Sealed Ultra Subminiature Basic Switch 是一款体积小巧且密封性极好的基本开关,广泛应用于需要高可靠性的场合。这款开关不仅尺寸紧凑,仅为行业内同类型开关的78%,还具备超长的行程,保证可靠的开闭操作。所有型号均采用环保材料制成,不含铅,并符合RoHS标准。

    2. 技术参数


    - 额定电压:直流电压5V至12V
    - 电流范围:1mA至2A
    - 接触形式:单刀双掷(SPDT)、单刀单掷常闭(SPST-NC)、单刀单掷常开(SPST-NO)
    - 绝缘电阻:最小100 MΩ(500 VDC测试)
    - 接触电阻(初始值):终端型号最大100 mΩ,带引线型号最大150 mΩ
    - 耐压强度:同一极性终端之间600 VAC,载流金属部件与地之间1500 VAC
    - 耐用性:机械操作至少100万次,电气操作至少10万次
    - 防护等级:IEC IP67(不包括带终端的型号)
    - 工作温度:-40°C至+85°C(湿度最高60%)
    - 重量:约0.7克(对于带有终端的端子型)

    3. 产品特点和优势


    - 体积小巧:相比传统型号缩小78%,适合空间受限的应用场合。
    - 超长行程:无需杠杆即可达到1.4毫米的行程,保证可靠的开关动作。
    - 环保材料:所有型号均无铅,并符合RoHS标准,绿色环保。
    - 多功能接触形式:提供多种接触形式选择,适用于不同的应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 用于自动化控制系统的信号检测。
    - 家用电器中的位置检测,如洗衣机的门锁开关。
    - 医疗设备中的微小运动检测。
    使用建议:
    - 在安装过程中确保外壳密封良好,以避免湿气和尘埃的侵入。
    - 根据实际应用需求选择合适的接触形式和终端类型。
    - 在恶劣环境下使用时,注意定期检查开关的防护性能,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:D2HW系列开关支持多种终端类型,包括直角、斜角和焊料终端,便于集成到不同类型的电路板上。
    - 支持服务:OMRON销售代表可提供技术支持和咨询服务,帮助客户解决问题和优化系统设计。

    6. 常见问题与解决方案


    1. Q: 开关在某些情况下无法正常切换?
    - A: 检查安装是否正确,确认接触形式与实际应用匹配。如果存在异物干扰,清除障碍物后重新测试。
    2. Q: 开关的使用寿命较短?
    - A: 确认是否按照规定的使用条件进行操作,避免超负荷使用。必要时联系OMRON技术支持获取更多指导。
    3. Q: 开关信号不稳定?
    - A: 检查电路连接是否牢靠,避免松动导致信号失真。如仍存在问题,建议更换新的开关。

    7. 总结和推荐


    D2HW Sealed Ultra Subminiature Basic Switch 是一款集高性能、环保材料与小巧体积于一身的优质开关,特别适用于对空间和可靠性要求较高的应用场景。无论是在自动化控制系统还是家用电器中,该开关都能表现出色。因此,强烈推荐使用此产品。
    通过上述详细介绍,希望您能更好地了解D2HW系列开关的各项特性和优势。如果您有任何疑问或需要进一步的技术支持,请随时联系OMRON销售代表。

D2HW-BR272MR参数

参数
操作力 1.83N
开关功能 On-Mom
开关配置 SPST-NC
执行器角度 2.2°
电流额定值 2A
电气寿命 100000Cycles
机械寿命 1000000Cycles
最小行程 2mm
长*宽*高 22mm(高度)
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装,散装

D2HW-BR272MR厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

D2HW-BR272MR数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 D2HW-BR272MR D2HW-BR272MR数据手册

D2HW-BR272MR封装设计

查看详情并下载
Symbol
Footprint
3D Model
