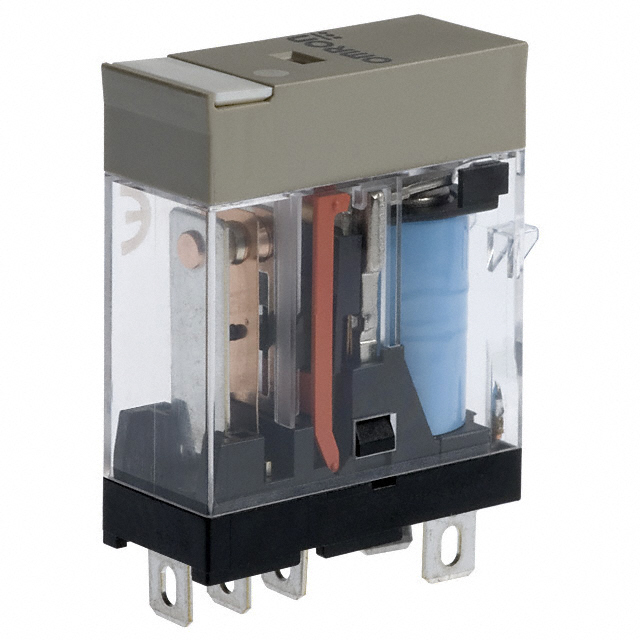

G2R-1-SNIAC110(S)

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 中间继电器, G2R系列, 110V 交流线圈电压, 切换电流10A, 单刀双掷
供应商型号:
供应商:
标准整包数: 0
OMRON/欧姆龙 其他继电器 G2R-1-SNIAC110(S)

G2R-1-SNIAC110(S)概述


    产品简介


    产品类型:
    G2R-@-S (S) 系列是通用型继电器,适用于多种电气控制场合。
    主要功能:
    该继电器主要用于开关电路控制,可以用于交流和直流电路。它具有高切换功率(1极:10 A)和紧凑设计,有助于减少接线工作量。
    应用领域:
    适用于工业自动化控制系统、电力系统、机械制造等领域,特别适合需要高可靠性和高稳定性的应用场景。

    技术参数


    - 额定电压: 5 VDC 至 240 VAC
    - 额定电流:
    - 交流:24 V 时 43.5 mA,110 V 时 9.5 mA,120 V 时 8.6 mA,230 V 时 4.4 mA,240 V 时 3.7 mA
    - 直流:6 V 时 87.0 mA,12 V 时 43.2 mA,24 V 时 21.6 mA,48 V 时 11.4 mA
    - 接触形式: SPDT 和 DPDT
    - 接触额定负载:
    - 电阻负载:交流 250 VAC 下 10 A,直流 30 VDC 下 10 A
    - 电感负载:交流 250 VAC 下 7.5 A,直流 30 VDC 下 5 A
    - 最大开关功率:
    - 交流 10 A 下 2,500 VA,300 W;交流 5 A 下 1,875 VA,150 W
    - 交流 10 A 下 1,250 VA,150 W;交流 5 A 下 500 VA,90 W
    - 操作时间: 最大操作时间 15 ms(交流),10 ms(直流)
    - 释放时间: 最大释放时间 10 ms(交流),5 ms(直流)
    - 耐振性和耐冲击性: 振动耐受频率范围为 10 到 55 到 10 Hz,加速度 0.75 mm 单幅(1.5 mm 双幅)。冲击耐受力为 1,000 m/s²(通电时)和 200 m/s²(不通电时)
    - 绝缘电阻: 最小 1,000 MΩ(500 VDC)
    - 介电强度: 5,000 VAC 1 分钟内,不同极性之间的介电强度为 3,000 VAC

    产品特点和优势


    - 紧凑设计: 相比传统继电器,体积更小,节省空间。
    - 高可靠性: 能承受高强度振动和冲击。
    - 测试按钮可锁定: 增强安全性。
    - 内置机械操作指示器: 易于观察继电器状态。
    - 支持自我诊断: 交流型号带有线圈断开自我诊断功能(LED灯型)。

    应用案例和使用建议


    应用场景:
    1. 工业自动化生产线,用于控制机器的启停。
    2. 电力系统的控制,如变电站中的开关控制。
    3. 机械制造行业,如机床的控制系统。
    使用建议:
    1. 在安装时,请确保正确选择额定电压,并参考手册中的连接图表。
    2. 使用绝缘工具操作测试按钮以防止误触。
    3. 定期检查继电器的状态,确保其正常运行。
    4. 遵循正确的接线方式,避免错误接线导致的损坏。

    兼容性和支持


    - 兼容性: 与 P2RF-@-PU 推入式连接插座兼容,可以进一步简化安装过程。
    - 支持和服务: 厂商提供相应的配件和安装指导,包括各种类型的短条和标签。请与当地经销商联系获取详细的技术支持。

    常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:按照手册中的图示正确连接,并使用适当的工具进行固定。

    - 问题2:测试按钮无法锁定怎么办?
    - 解决方案:检查继电器是否正确安装,确保没有损坏,并尝试重新安装。
    - 问题3:接触不良怎么办?
    - 解决方案:检查接触点是否有污垢或腐蚀,清洁后再重新安装。

    总结和推荐


    综合评估:
    G2R-@-S (S) 系列继电器具有紧凑设计、高可靠性、多种电压支持和易于安装的特点,特别适用于需要高可靠性的工业自动化控制场合。
    推荐使用:
    强烈推荐使用该系列继电器,特别是在需要高效、可靠控制的应用中。如果您的项目对空间和稳定性有较高要求,这款继电器将是理想的选择。

G2R-1-SNIAC110(S)参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 29mm*13mm*35.5mm
通用封装 SPDT
安装方式 支架安装,通孔安装
零件状态 在售
包装方式 散装

G2R-1-SNIAC110(S)厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G2R-1-SNIAC110(S)数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G2R-1-SNIAC110(S) G2R-1-SNIAC110(S)数据手册

G2R-1-SNIAC110(S)封装设计

查看详情并下载
Symbol
Footprint
3D Model
