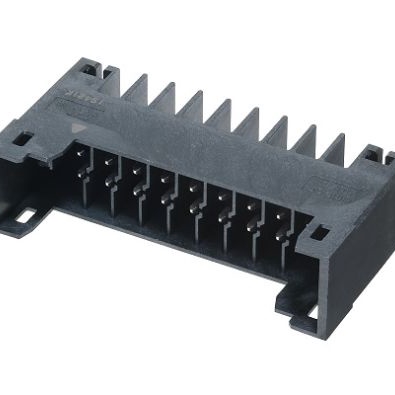

XW4M-18D2-H1DS

厂牌: OMRON/欧姆龙
产品描述:
供应商型号: CSJ-ST48752114
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-18D2-H1DS

XW4M-18D2-H1DS概述


    产品简介


    产品类型: 3.5mm-Pitch Push-In Terminal Block PCB Connectors
    主要功能: 3.5mm间距推入式接线端子板PCB连接器,显著提高连接器插入和移除及电缆布线的效率。通过独特的连接器啮合结构实现易于插入和拆卸,并提供高接触可靠性,有助于增强检查、装配和维护的效率。此外,该连接器还支持通孔回流焊接,适用于回流焊工艺。
    应用领域: 这类连接器广泛应用于需要高效、可靠布线的电路板设计中,特别是在自动化生产线和工业控制等领域。

    技术参数


    - 额定电压:
    - IEC: 160V (III/3)
    - UL: 300V (仅限XW4N-@@D@-@, XW4M-@@D1-@@D@); 150V (仅限XW4M-@@D2-@@D@)

    - 额定电流: 8A
    - 耐压能力: 1,600 VAC 1分钟(泄漏电流最大为1mA)
    - 适用线材范围:
    - 固体导线:0.2 mm² 至 1.5 mm²
    - 绞合导线:0.2 mm² 至 1.5 mm²
    - 带塑料套管的绞合导线:0.2 mm² 至 0.75 mm²
    - 不带塑料套管的绞合导线:0.2 mm² 至 1.5 mm²
    - 剥线长度: 固体和绞合导线的最小剥线长度为9.5mm
    - 适用工具: XW4Z-00B
    - 工作温度范围: -40至100℃(无凝露或冰冻)
    - 存储温度范围: -40至70℃(无凝露或冰冻)
    - 湿度范围: 操作时5%至85%RH,存储时5%至70%RH
    - 插拔次数: 100次

    产品特点和优势


    - 高接触可靠性: 独特的啮合结构使得连接器容易插入并保持稳定。
    - 适应性强: 支持回流焊接,方便在不同类型的电路板上安装。
    - 简便识别: 插座顶部标有标准的针号标识,无需额外空间用于引脚识别。
    - 防止错误插入: 可选配置编码键以避免误插入。
    - 材料质量高: 采用LCP和PA(UL94 V-0)材料,确保耐用性与安全性。

    应用案例和使用建议


    - 应用案例: 在自动化生产设备中,使用这些连接器可以显著提高组装速度和可靠性。例如,在印刷电路板生产线上,这些连接器可以轻松连接电线和电路板,减少组装时间并提升产品质量。
    - 使用建议: 在使用过程中应确保严格按照说明书操作,特别是在插入和拔出连接器时。如果需要在极端环境下使用,如高温或高湿环境,则需要采取适当的保护措施以防止产品损坏。

    兼容性和支持


    - 兼容性: 这些连接器与其他标准电子元件和设备兼容。具体型号可通过配套工具XW4Z-00B来进一步确定。
    - 支持与维护: 生产商提供了详细的安装指南和维修服务,确保客户能够获得全面的技术支持。

    常见问题与解决方案


    - 问题1: 导线无法插入到终端孔中。
    解决方法: 确保导线已正确剥线,并且按照正确的步骤使用螺丝刀插入导线。

    - 问题2: 插头和插座无法正确啮合。
    解决方法: 检查是否已正确使用编码键进行编码,并确保导线未受外力影响。

    总结和推荐


    这款3.5mm-Pitch Push-In Terminal Block PCB Connectors以其卓越的性能和稳定性,在自动化生产和工业控制领域具有广泛的适用性。其高接触可靠性、易用性和广泛的工作温度范围使其成为理想的选择。对于需要高效、可靠的布线解决方案的工程师和制造商来说,这是一款值得推荐的产品。
    总之,这款产品凭借其独特的功能和优势在市场上具有较强的竞争力。推荐用户在选择连接器时考虑此款产品。

XW4M-18D2-H1DS参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

XW4M-18D2-H1DS厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-18D2-H1DS数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-18D2-H1DS XW4M-18D2-H1DS数据手册

XW4M-18D2-H1DS封装设计

查看详情并下载
Symbol
Footprint
3D Model
