VX-52-1A3

产品分类: 限位开关
厂牌: OMRON/欧姆龙

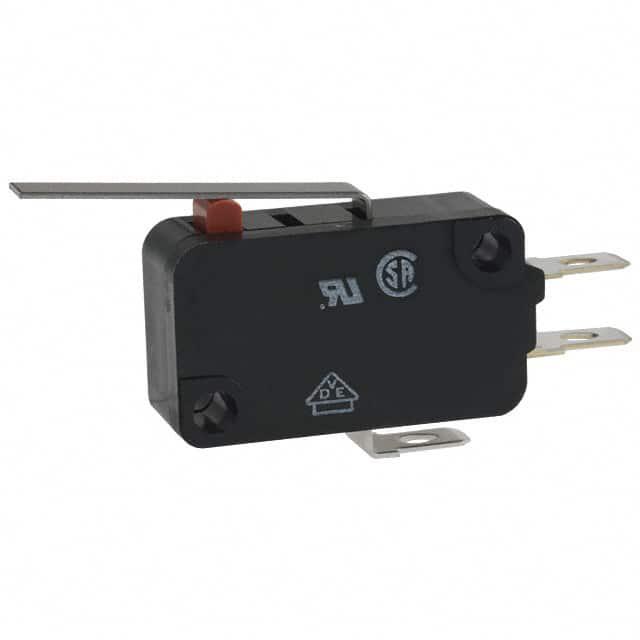

产品描述: Omron 微动开关, 摆杆类型, 焊接端, 触点额定电流 5 A @ 250 V 交流, 单刀双掷
供应商型号: UNP-VX-52-1A3
供应商: 海外现货
标准整包数: 1

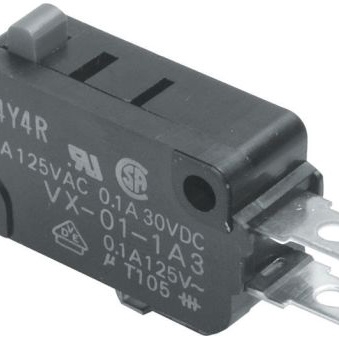

OMRON/欧姆龙 限位开关 VX-52-1A3

VX-52-1A3概述

    Miniature Basic Switch VX 技术手册

    1. 产品简介


    Miniature Basic Switch VX 是一种超低操作力的紧凑型基本开关,采用内部铰链杠杆机构设计,确保了极低的操作力(25g 至 60g)和出色的接触可靠性。其形状与V型紧凑基本开关相同,广泛应用于各种自动化设备、机器人和工业控制系统等领域。

    2. 技术参数


    - 额定电流:5A(非感性负载)、0.1A(感性负载)
    - 额定电压:AC 250V、DC 30V
    - 接触形式:常开(NO)/常闭(NC)
    - 绝缘电阻:≥100MΩ(500VDC)
    - 接触电阻:≤30mΩ(初始值)
    - 耐压强度:AC 1000V(50/60Hz,1分钟),AC 1500V(50/60Hz,1分钟)
    - 振动抗性:10-55Hz,双振幅1.5mm
    - 冲击抗性:破坏:400m/s²(约40G),误动作:100m/s²(约10G)
    - 使用寿命:机械:50,000,000次操作,电气:500,000次操作
    - 工作温度:-25°C至80°C(无结冰)

    3. 产品特点和优势


    Miniature Basic Switch VX 的最大特点是其超低操作力(25g 至 60g),使得操作更加轻松且减少能耗。此外,其出色的接触可靠性、高绝缘电阻和耐用性使其适用于苛刻的工作环境。这些特点使该产品在市场上具有很高的竞争力。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化设备
    - 机器人系统
    - 机械设备控制
    使用建议:
    - 在安装时,确保使用两个M3带弹簧垫圈的螺丝紧固,扭矩为0.39至5.84N·m。
    - 确保操作控制完全分离于开关触发器,避免在操作过程中产生位移。
    - 操作速度极慢或按钮设置在自由位置与操作位置之间时,请提前咨询OMRON。
    - 安装开关时,务必检查足够的绝缘距离,必要时安装绝缘保护罩或分隔器。

    5. 兼容性和支持


    - 兼容性:Miniature Basic Switch VX 可以与多种终端类型兼容,如焊锡/快速连接公共端子(187)和快速连接终端(187)。
    - 支持:有关绝缘保护罩和分隔器的信息,请联系OMRON代表。

    6. 常见问题与解决方案


    - Q: 如何正确安装Miniature Basic Switch VX?
    - A: 使用两个M3带弹簧垫圈的螺丝紧固,确保扭矩在0.39至5.84N·m范围内。

    - Q: 开关周围环境有粉尘或潮湿时如何处理?
    - A: 定期检查并维护,确保环境条件不会影响开关性能。必要时可安装绝缘保护罩或分隔器。
    - Q: 操作速度极慢或按钮位置设定不当怎么办?
    - A: 提前咨询OMRON,根据具体需求进行调整。

    7. 总结和推荐


    Miniature Basic Switch VX 是一款性能卓越、应用广泛的电子开关产品,适合在各类工业自动化设备和控制系统中使用。其超低操作力、高接触可靠性、耐久性和良好的环境适应能力使其成为市场的优选产品。强烈推荐在需要高可靠性的工业应用中使用Miniature Basic Switch VX。

VX-52-1A3参数

参数
电气寿命 500000Cycles
机械寿命 50000000Cycles
最小行程 1.6mm
操作力 0.3N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 5A
长*宽*高 29.4mm(长度)*15.9mm(高度)
通用封装 SPDT
安装方式 底座安装,焊接安装
零件状态 在售
包装方式 托盘

VX-52-1A3厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

VX-52-1A3数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 VX-52-1A3 VX-52-1A3数据手册

VX-52-1A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3661
50+ $ 1.32
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: $ 1.36
