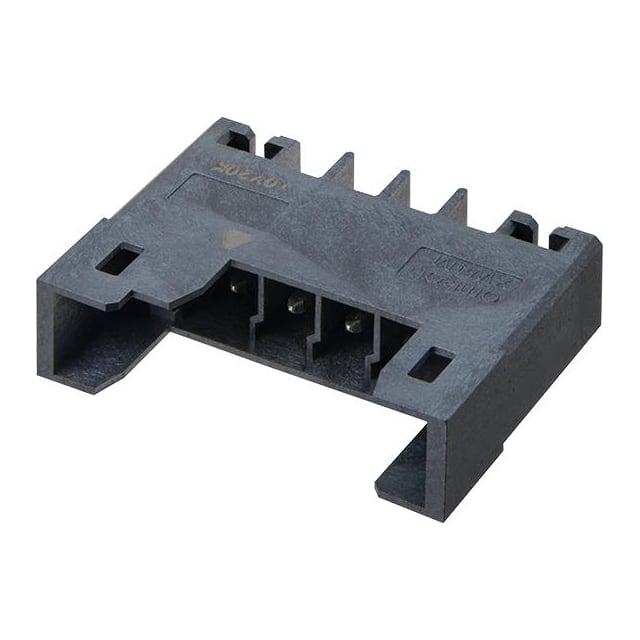

XW4M-08D1-H1DA

厂牌: OMRON/欧姆龙
产品描述: Push-in Terminal Block PCB Connector
供应商型号: ET-3697937
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 接线座- 接头/插头和插口 XW4M-08D1-H1DA

XW4M-08D1-H1DA概述


    产品简介


    产品名称:XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors
    基本类型:插拔式PCB连接器
    主要功能:
    - 支持通过压入方式进行高效接线与拆卸。
    - 提供独特的接插结构以保证接触可靠性。
    - 适用于焊接回流工艺。
    - 带标准针脚编号,方便识别而无需额外占用电路板表面空间。
    - 内置自锁装置,避免螺丝刀脱手,提高操作效率。
    - 提供编码键以防止错误插入。
    - 符合相关安全认证标准。
    应用领域:
    广泛应用于工业自动化控制、电子设备连接及通信系统等领域。

    技术参数


    - 接触材料:
    - 插座部分:铜合金(接触面为镀金)。
    - 端子部分:镀锡铜合金。
    - 绝缘材料:
    - 插头壳体:LCP(UL94 V-0等级)。
    - 插座壳体及盖子:PA(UL94 V-0等级)。
    - 操控杆部分:PBT(UL94 V-0等级)。
    - 适用温度范围:存储温度-40至70℃;工作温度-40至100℃。
    - 额定电流:8A。
    - 额定电压:
    - UL认证:300V(仅限XW4N-@@D@-@,XW4M-@@D1-@@D@)
    - 150V(仅限XW4M-@@D2-@@D@)
    - 绝缘耐压:1600VAC(1分钟,漏电流不超过1mA)。
    - 接触可靠性:插入次数可达100次。
    - 认证标准:UL1059,CSA(C22.2No.158),IEC 60947-7-4。

    产品特点和优势


    独特功能:
    - 采用压入式设计,易于快速插拔,大大提高了装配效率。
    - 标准针脚编号使得安装更加直观简便。
    - 编码键功能有效防止误插,提升了连接安全性。
    - 可适配于多种回流焊工艺,满足现代电子产品制造需求。
    市场竞争力:
    - 高接触可靠性及长寿命设计使其在严苛环境下仍能稳定工作。
    - 多样的型号选择,可满足不同应用场景的需求。
    - 优良的绝缘性能和宽泛的工作温度范围,使其具备广泛的适用性。

    应用案例和使用建议


    应用案例:
    - 在工业控制设备中用于多芯电缆的高效连接。
    - 在通信设备中实现高速信号传输接口的可靠连接。
    使用建议:
    - 在进行插拔操作时,确保严格按照技术手册中的指示执行,避免强力操作导致损坏。
    - 使用合适的螺丝刀工具,根据实际导线规格选择对应的端子类型。
    - 避免在高湿度环境中长时间存放,以免影响产品的电气性能。

    兼容性和支持


    - 本系列产品与行业标准规格相兼容,方便集成到现有设备中。
    - 厂商提供详细的安装指南和技术支持,用户可通过官网或客服热线获取帮助。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法完全插入 | 确保没有反向插入;检查是否有异物阻塞 |
    | 接触不良 | 重新紧固螺丝或更换端子;确认电线规格符合要求 |

    总结和推荐


    综合评估:
    XW4M/XW4N 3.5mm-Pitch Push-In Terminal Block PCB Connectors以其高效便捷的操作方式、稳定的接触可靠性以及广泛的应用适应性,在工业控制及电子设备连接领域展现出了强大的市场竞争力。
    推荐使用:
    鉴于其出色的性能表现和广泛的应用场景,强烈推荐对需要高效率、高可靠性的连接器解决方案感兴趣的客户选择此款产品。

XW4M-08D1-H1DA参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

XW4M-08D1-H1DA厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW4M-08D1-H1DA数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 接头/插头和插口 OMRON/欧姆龙 XW4M-08D1-H1DA XW4M-08D1-H1DA数据手册

XW4M-08D1-H1DA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.7547 ¥ 82.4274
库存: 34
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 82.42
