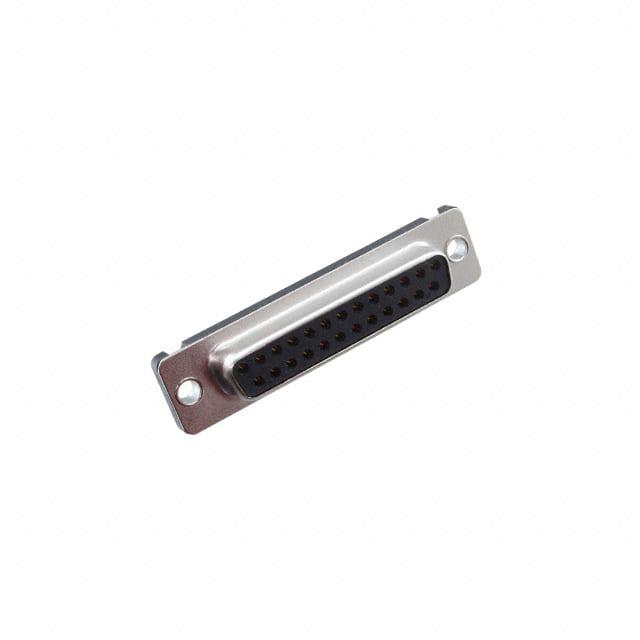

XM3F-2520-112

产品分类: D-Sub 连接器
厂牌: OMRON/欧姆龙
产品描述: Female Sockets,Receptacle 焊盘 2 25pin Steel,Tin Plated 5A 金 黑色 通孔安装 52.9mm(长度)*12.5mm(高度)
供应商型号: CSJ-ST64467640
供应商: 海外现货
标准整包数: 1
OMRON/欧姆龙 D-Sub 连接器 XM3F-2520-112

XM3F-2520-112概述

    D-Sub Connectors XM3/XM2S 技术手册解析

    产品简介


    D-Sub Connectors(D-Sub 连接器)是一种广泛应用于工业和办公自动化领域的连接器。它们具有多针结构,常用于信号传输和接口互连。本手册介绍了XM3和XM2S型号的D-Sub连接器,这些连接器在设计上注重EMI屏蔽和噪音防护,同时具备紧凑且坚固的外观。

    技术参数


    D-Sub连接器的技术规格和性能参数如下:
    | 参数 | 型号 | 说明 |
    |
    | 额定电流 | 5 A | 模型XM3B、XM3B-F,型号XM3C |
    | 额定电压 | 300 VAC
    | 接触电阻 | 15 mΩ max | (在20 mV,100 mA条件下) |
    | 绝缘电阻 | 1,000 MΩ min | (在500 VDC条件下) |
    | 绝缘强度 | 1,000 VAC 1分钟(泄漏电流:最大1mA) |
    | 插入力 | 0.29 N min | (对于直径为0.99mm的线径) |
    | 拔出力 | 200次 | (循环次数) |
    | 工作温度范围 | -55°C至105°C | (无冰冻条件) |
    | 屏蔽性能 | 面板安装:25 dB最小 (30到900 MHz) |
    板载:20 dB最小 (30到900 MHz) |

    产品特点和优势


    - EMI屏蔽:通过屏蔽设计,有效地减少了电磁干扰。
    - 空间节约:采用多孔设计和铁芯连接器(XM3B-F),提供空间节约的设计并提升了高频噪声保护。
    - 优异的噪音防护:金属化塑料罩(XM2S)提供了出色的噪声防护。
    - 高可靠性:符合UL标准(编号E103202),确保了产品的质量和可靠性。
    - 环保材料:RoHS合规,使用环保材料制造。

    应用案例和使用建议


    D-Sub连接器适用于各种应用,例如办公室自动化接口、工业控制系统和计算机外围设备。实际使用中,可以将连接器连接到电路板上,并根据具体需求选择合适的安装配件(如接地夹具)。在复杂环境中使用时,建议进行详细的电气和机械测试以确保最佳性能。

    兼容性和支持


    D-Sub连接器与多种标准配件兼容,包括标准锚点和接地装置。厂商提供了广泛的配件选项,以适应不同的安装要求。此外,厂商还提供了技术支持和维护服务,帮助用户解决任何可能的问题。

    常见问题与解决方案


    - 问题:如何正确安装接地夹具?
    - 解决办法:首先检查配件清单,选择正确的型号(例如XM2Z-0061或XM2Z-0062),然后按照安装指南将接地夹具固定在面板上。
    - 问题:插入力过大怎么办?
    - 解决办法:确认终端间距正确,确保电线的导体尺寸符合要求(AWG 22至28)。如果仍存在问题,建议联系供应商获取进一步指导。


    总结和推荐


    D-Sub连接器XM3/XM2S凭借其卓越的EMI屏蔽能力、空间节约设计和高可靠性,在多个领域内展示了极高的应用价值。对于需要稳定、可靠和高效连接的应用场合,这款连接器是一个理想的选择。强烈推荐用于办公自动化和工业控制等领域。

XM3F-2520-112参数

参数
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5A
排数 2
触头镀层
长*宽*高 52.9mm(长度)*12.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘

XM3F-2520-112厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XM3F-2520-112数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 D-Sub 连接器 OMRON/欧姆龙 XM3F-2520-112 XM3F-2520-112数据手册

XM3F-2520-112封装设计

查看详情并下载
Symbol
Footprint
3D Model
