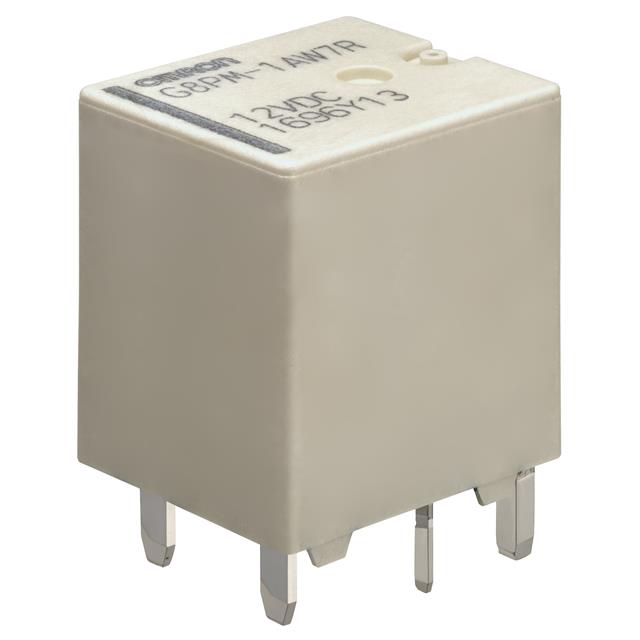

G8PM-1AW7R DC12

产品分类: 其他继电器
厂牌: OMRON/欧姆龙
产品描述:
供应商型号: YS-G8PM-1AW7R DC12
供应商: 海外现货
标准整包数: 1200
OMRON/欧姆龙 其他继电器 G8PM-1AW7R DC12

G8PM-1AW7R DC12概述

    高功率PCB继电器技术手册

    产品简介


    G8PM高功率PCB继电器专为汽车和直流12伏特应用设计。它适用于直流电机、电阻、灯等控制应用,具备紧凑尺寸和高热稳定性,适用于引擎室环境。此继电器能替代小型ISO插件型继电器,可支持60安培保险丝,并且符合焊锡膏再流焊工艺(PIR)。G8PM系列的工作温度范围广泛,可在-40°C至+125°C的环境下正常工作。

    技术参数


    - 额定电压:DC12V
    - 额定电流:53.3 mA
    - 线圈电阻:225 Ω
    - 操作电压范围:10V~16V
    - 额定功率消耗:640 mW
    - 最大切换电流:150 A
    - 最大承载电流:80 A(浪涌)
    - 最小切换电流:0.1 A
    - 绝缘电阻:至少100 MΩ(线圈与触点间,同极触点间)
    - 耐振动性:破坏性33 Hz, 45 m/s²;功能性10 Hz~500 Hz, 45 m/s²
    - 抗冲击性:破坏性1,000 m/s²(脉冲持续时间6 ms);功能性100 m/s²(检测时间10 μs)
    - 机械耐久性:至少1,000,000次操作
    - 电气耐久性:电阻负载下45 A, DC14V, 100,000次操作
    - 环境温度范围:-40°C至+125°C
    - 环境湿度范围:35%~85%RH
    - 重量:约7.6克

    产品特点和优势


    G8PM继电器具有双接触结构和银合金(无镉)接触材料,提供良好的耐用性和稳定性。其紧凑的尺寸和高热稳定性使其非常适合于引擎室内等严苛环境的应用。此外,G8PM继电器的操作电压和释放电压范围宽广,且具备较高的机械和电气耐久性,适合在各种条件下稳定工作。

    应用案例和使用建议


    G8PM继电器主要用于直流电机、电阻、灯等控制应用,例如汽车智能接线盒、主电源、散热风扇、电动助力转向系统、DC/DC转换器、头灯等。根据应用实例,我们建议用户在连接N.O.端子时连接到+BATT侧,并并联一个浪涌抑制元件在绕组两端。这有助于提高继电器的可靠性和寿命。

    兼容性和支持


    G8PM继电器具备标准化接口,能够与现有的汽车电子系统无缝集成。制造商提供详尽的技术支持和售后服务,以确保用户获得最佳体验。此外,推荐的驱动电路(如图所示)可以有效抑制线圈的浪涌电压,避免影响继电器的使用寿命。

    常见问题与解决方案


    - Q:G8PM继电器的最大承载电流是多少?
    - A:最大承载电流为80 A(浪涌),具体取决于应用环境。

    - Q:如何确保G8PM继电器的稳定运行?
    - A:建议在使用过程中保持适当的冷却措施,并遵循推荐的安装和驱动电路。

    - Q:G8PM继电器是否支持焊锡膏再流焊工艺?
    - A:是的,G8PM继电器支持焊锡膏再流焊工艺,符合相关标准要求。

    总结和推荐


    G8PM高功率PCB继电器凭借其紧凑的设计、高热稳定性、宽广的操作电压范围以及出色的电气和机械耐久性,成为汽车和直流12伏特应用的理想选择。我们强烈推荐这款继电器用于需要高可靠性控制的场合。如果您需要在恶劣环境下实现可靠的电机或灯具控制,G8PM继电器将是您的首选。

G8PM-1AW7R DC12参数

参数
继电器类型 -
开关功能 -
安装方式 支架安装,通孔安装
包装方式 管装

G8PM-1AW7R DC12厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

G8PM-1AW7R DC12数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 其他继电器 OMRON/欧姆龙 G8PM-1AW7R DC12 G8PM-1AW7R DC12数据手册

G8PM-1AW7R DC12封装设计

查看详情并下载
Symbol
Footprint
3D Model
