Z-15GQ22

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 限位开关, 滚轮柱塞式, IP00, 热固性树脂外壳, 最大250V直流
供应商型号: ET-5064673
供应商: 海外现货
标准整包数: 1

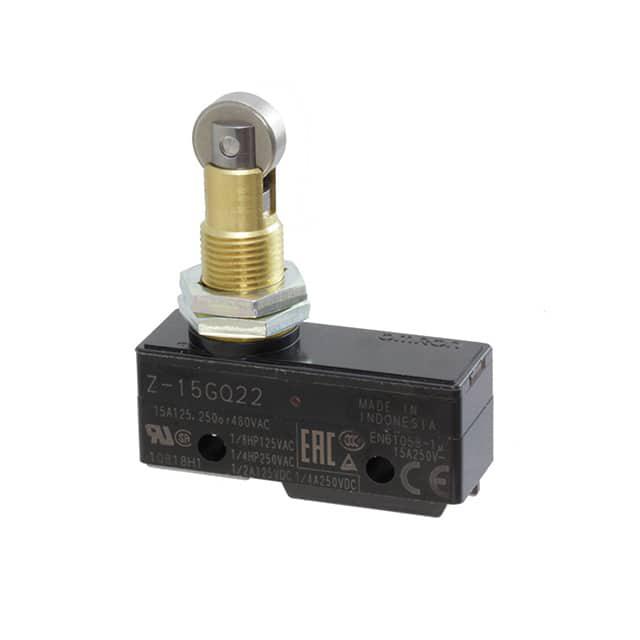

OMRON/欧姆龙 限位开关 Z-15GQ22

Z-15GQ22概述


    产品简介


    通用型基本开关
    Z系列是市场上最畅销的基本开关之一,以其高精度和多样化的配置而著称。这些开关广泛应用于各种工业控制、自动化系统以及消费电子等领域。

    技术参数


    - 额定电流:高达15A(用于微负载时为0.1A)
    - 接触形式:基本型、双触点型、自保持型及可调间隙型
    - 标准型号:适用于微负载的交叉梁型金合金触点
    - 接触间隙:0.20mm(超高灵敏度)、0.25mm(高灵敏度,微负载)、0.5mm(标准)、1.8mm(高容量)
    - 防护等级:具有滴水防护等级(IP62),并提供带保护盖的端子型
    - 操作频率:机械操作频率最高可达240次/分钟,电气操作频率最高可达20次/分钟
    - 环境条件:工作温度范围为-25°C至80°C,湿度范围为35%至95%RH

    产品特点和优势


    - 高重复精度:15A的大切换容量确保了极高的重复精度
    - 多样性选择:接触形式丰富多样,适用于不同应用场景
    - 可靠性高:采用金合金触点,确保微负载操作的高可靠性
    - 适应性强:配备橡胶靴和粘合剂填充,提高防滴水性能
    - 易于安装:多种致动器可供选择,适用于广泛的应用场合

    应用案例和使用建议


    应用案例:
    - 自动化控制系统:Z系列开关广泛应用于自动门控制系统,确保安全可靠的开门操作
    - 家用电器:如微波炉、洗衣机等家电中,用于检测状态和触发相应动作
    使用建议:
    - 合理选型:根据实际需求选择合适的接触形式和接触间隙
    - 环境考虑:确保使用环境符合规定的温度和湿度要求
    - 正确安装:选用合适的致动器并正确连接端子,以保证最佳性能

    兼容性和支持


    - 兼容性:Z系列开关与其他电子元器件的兼容性良好,可在多种系统中灵活应用
    - 支持和服务:制造商提供全面的技术支持和售后服务,具体详情请咨询OMRON代表

    常见问题与解决方案


    问题1:开关寿命不足
    - 解决方法:检查是否选择了正确的接触形式和接触间隙;如果使用环境恶劣,考虑增加防护措施
    问题2:接通/断开速度过快或过慢
    - 解决方法:调整致动器类型或进行机械校准

    总结和推荐


    综合评估:
    - 优点:高精度、高重复精度、多种选择以及优异的耐用性
    - 市场竞争力:强大的品牌背景和广泛的应用领域,使其在市场上具备显著的竞争优势
    推荐:强烈推荐使用Z系列通用型基本开关,尤其适合对开关性能和可靠性要求较高的应用场景。

Z-15GQ22参数

参数
操作力 2.5N~3.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 15A(AC),6A(DC)
电气寿命 500000Cycles
机械寿命 10000000Cycles
最小行程 3.6mm
长*宽*高 49.2mm*58.9mm*17.45mm
通用封装 SPDT
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 托盘

Z-15GQ22厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-15GQ22数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-15GQ22 Z-15GQ22数据手册
