首页  >  产品百科  >  F3S-TGR-NLPC-21-02

F3S-TGR-NLPC-21-02

产品分类: 距离传感器
厂牌: OMRON/欧姆龙
产品描述: Omron 非接触式安全开关, F3S系列, 磁性执行器, 常开/2 常闭安全触点, 塑料外壳
供应商型号:
供应商:
标准整包数: 0

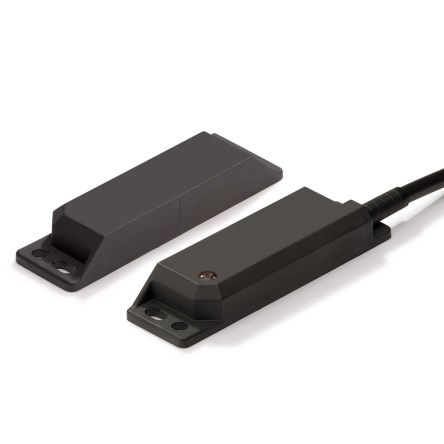

OMRON/欧姆龙 距离传感器 F3S-TGR-NLPC-21-02

F3S-TGR-NLPC-21-02概述

    F3S-TGR-N@C 非接触磁性安全开关

    产品简介


    F3S-TGR-N@C 系列是非接触式磁性安全开关,特别设计用于铰链式、滑动式或可拆卸式防护装置的互锁保护。所有非接触式磁性安全开关都配备了LED指示灯,以简化故障诊断。这些开关通过霍尔效应实现无磨损操作,消除了因物理接触而导致的磨损及颗粒产生问题。此外,它们在不锈钢装置后面也能可靠工作,确保了最高的卫生标准(NMPC)。

    技术参数


    - 感应距离:建议设定距离为5mm,OFF→ON切换距离为12mm(封闭),ON→OFF切换距离为17mm(打开)
    - 失调容差:设定后为5mm
    - 接近速度:最小4mm/s,最大1000mm/s
    - 工作频率:最大1Hz
    - 环境温度:-25℃至+80℃
    - 湿度范围:35%到85%
    - 抗腐蚀性:适用于气体腐蚀或易燃气体环境
    - 振动强度:不超过额定值
    - 防护等级:IP67/IP69K(视型号而定)
    - 供电电压:24V DC ±15%
    - 吸收电流:最大50mA
    - 切换电流:最小1mA,10V DC
    - 寿命:机械寿命1000万次,电气寿命(不包括PFHd)为330万次,24V DC / 100mA
    - 连接器类型:M12,8针

    产品特点和优势


    - 非接触式设计:避免了磨损和污染问题,提高了系统的可靠性。
    - 高精度定位:能够在设定距离下进行准确的开关切换,适合要求较高的应用场景。
    - 高耐用性:机械和电气寿命显著,能够承受恶劣的工作环境。
    - 符合安全标准:符合EN ISO 13849-1标准,可用于安全防护系统中。

    应用案例和使用建议


    应用场景
    - 机械设备防护:安装在各种工业机械设备的安全门、安全围栏上,以保障操作人员的人身安全。
    - 自动化生产线:广泛应用于汽车制造、电子产品组装等自动化生产线中的安全防护。

    使用建议
    - 正确安装位置:传感器和执行器应保持水平或垂直方向对准,避免斜向对齐导致误触发。
    - 保持距离:若多个传感器并行安装,需保持至少25mm的距离以防止相互干扰。
    - 定期检查:安装完毕后应验证设备正常工作,并定期进行维护检查以确保长期稳定运行。

    兼容性和支持


    - 兼容其他设备:本系列产品与多种安全控制器、继电器模块兼容,如G9SA、G9SB、G9SX系列,可根据具体需求选择合适的配套组件。
    - 技术支持与服务:Omron公司提供全面的技术支持和售后服务,针对常见问题有详细的解决方案文档可供查阅。

    常见问题与解决方案


    1. 如何设置正确的感应距离?
    - 将传感器安装在预定位置,使用标准工具(如尺子)校准到建议的5mm设定距离。

    2. 传感器出现误触发怎么办?
    - 检查传感器周围是否有金属物体干扰,尝试调整传感器的位置或增加屏蔽装置。

    总结和推荐


    F3S-TGR-N@C系列非接触式磁性安全开关以其高可靠性、长寿命和高标准的安全性能,在众多安全防护领域具有显著的应用优势。对于需要高效、可靠安全防护的场合,我们强烈推荐使用这一系列的产品。无论是在机械设备防护还是自动化生产线上,F3S-TGR-N@C都是您的理想选择。

F3S-TGR-NLPC-21-02参数

参数
输出类型 -
感应距离 -
最大供电电流 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 37mm(长度)*15mm(宽度)

F3S-TGR-NLPC-21-02厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

F3S-TGR-NLPC-21-02数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 距离传感器 OMRON/欧姆龙 F3S-TGR-NLPC-21-02 F3S-TGR-NLPC-21-02数据手册

F3S-TGR-NLPC-21-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
