F3S-TGR-NSMC-21-10

产品分类: 距离传感器
厂牌: OMRON/欧姆龙
产品描述: Omron 非接触式安全开关, F3S-TGR-N_C系列, 编码式执行器, 常开/2 常闭安全触点, 不锈钢外壳
供应商型号: 7579241
供应商: 欧时
标准整包数: 1

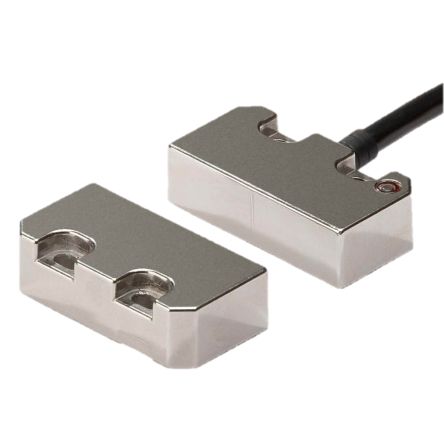

OMRON/欧姆龙 距离传感器 F3S-TGR-NSMC-21-10

F3S-TGR-NSMC-21-10概述


    产品简介


    F3S-TGR-N@C系列安全非接触磁性开关是Omron推出的一款专为互锁式铰链、滑动式或可拆卸式防护装置设计的安全开关。该系列产品采用霍尔效应无触点设计,配备LED灯以简化诊断过程。适用于需要防篡改功能的应用场合,由于无触点设计,从而避免了磨损和颗粒物产生,能够保证机械公差下的优秀覆盖性能。此外,它可以在不锈钢保护装置后可靠工作,并且螺丝孔被密封,确保最高级别的卫生标准(NMPC)。

    技术参数


    - 传感器类型: 长型传感器、紧凑型传感器、迷你化传感器
    - 防护等级:
    - 传感器类型长型:IP67
    - 紧凑型传感器:IP69K
    - 迷你化传感器:IP67
    - 操作距离: OFF → ON (Sao):8mm关闭,12mm开启;ON → OFF (Sar):12mm关闭,17mm开启
    - 调整距离: ±5mm
    - 运行速度: 最低4mm/s,最高1000mm/s
    - 额定电压: 24V DC ±15%
    - 吸收电流: 最大50mA
    - 切换电流: NC:最小1mA,10V DC;NA:最大100mA,24V DC
    - 使用寿命: 机械寿命10,000,000次循环,电气寿命(非PFHd):3,300,000次循环
    - 工作温度范围:
    - 传感器类型长型:-25°C至+80°C
    - 紧凑型传感器:-25°C至+105°C
    - 迷你化传感器:-25°C至+80°C

    产品特点和优势


    F3S-TGR-N@C系列安全非接触磁性开关具有以下几个显著特点和优势:
    - 非接触设计:无需物理接触,避免磨损和颗粒物的产生。
    - 高精度:可覆盖机械公差,确保精确度。
    - 安全性:在不锈钢保护装置后面仍然可以可靠工作。
    - 卫生性:通过密封螺丝孔,确保最高级别的卫生标准。
    - 符合安全标准:符合EN ISO 13849-1、EN 954-1等安全标准,适用于各种安全防护应用。

    应用案例和使用建议


    根据手册中的描述,F3S-TGR-N@C系列安全非接触磁性开关主要用于防护装置,如互锁式铰链、滑动式或可拆卸式防护装置。例如,这些开关可用于机器操作中的安全门互锁系统,防止未经授权的操作。
    使用建议:
    - 在安装时,确保开关和致动器垂直或水平接近,以获得最佳效果。
    - 安装过程中应保持适当的间距(至少25mm),以避免相互干扰。
    - 确保防护装置的闭合状态正确无误,避免错误触发或未能触发的情况。

    兼容性和支持


    F3S-TGR-N@C系列安全非接触磁性开关提供多种连接方式,包括电缆预接线和M12连接器。还提供了与Omron其他产品的兼容性,例如G9SA、G9SB、G9SX、G9SP-N、NE1A等。制造商提供了详尽的技术支持和服务,帮助客户顺利安装和维护。

    常见问题与解决方案


    - 问题1: 开关未按预期工作。
    - 解决方案: 检查连接是否正确,确保没有过载现象,并确认致动器位置正确。

    - 问题2: LED灯不亮。
    - 解决方案: 检查电源是否正常,确认LED灯未损坏,并检查接线是否有松动。

    - 问题3: 开关触发延迟。
    - 解决方案: 检查运行速度是否超出范围,并确认安装角度和位置是否合适。

    总结和推荐


    F3S-TGR-N@C系列安全非接触磁性开关以其高可靠性、卓越的性能和丰富的应用案例,成为安全防护领域的理想选择。其非接触设计、高精度、良好的环境适应性及广泛的兼容性使其在市场上具备较强的竞争力。强烈推荐该产品用于各类安全防护装置的应用场景。
    以上是对F3S-TGR-N@C系列安全非接触磁性开关的技术手册进行的全面解析,希望能帮助您更好地了解和使用这款产品。

F3S-TGR-NSMC-21-10参数

参数
感应距离 -
最大供电电流 -
最大工作供电电压 -
最小工作供电电压 -
输出类型 -
长*宽*高 50mm*25.5mm*13mm

F3S-TGR-NSMC-21-10厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

F3S-TGR-NSMC-21-10数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 距离传感器 OMRON/欧姆龙 F3S-TGR-NSMC-21-10 F3S-TGR-NSMC-21-10数据手册

F3S-TGR-NSMC-21-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
