E3FA-TN11 2M

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: 欧姆龙 光电传感器, E3F系列, NPN输出, 检测范围20 m
供应商型号: 653-E3FATN112M
供应商: Mouser
标准整包数: 1

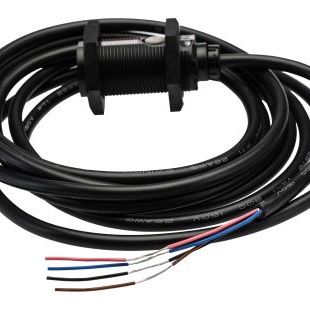

OMRON/欧姆龙 光电传感器 E3FA-TN11 2M

E3FA-TN11 2M概述

    光电传感器技术手册:E3FA/E3RA/E3FB/E3RB

    产品简介


    光电传感器是现代自动化系统中不可或缺的组成部分,广泛应用于各种工业和商业环境中。本文介绍的产品系列包括E3FA(塑料外壳直型)、E3RA(塑料外壳径向型)、E3FB(金属外壳直型)和E3RB(金属外壳径向型)。这些传感器具有坚固耐用的M18塑料或镀镍黄铜外壳,可选直型或90度角型设计,适用于紧凑型集成到机器中。

    技术参数


    这些光电传感器具有多种技术规格和性能参数,具体如下:
    - 传感方法:通过光束、反射式(含MSR功能)、同轴反射式(含MSR功能)、漫反射式、背景抑制、限距反射和透明检测等功能。
    - 输出类型:PNP/NPN开路集电极输出,最大负载电流100mA,最大残余电压3V,最大负载电源电压30VDC。
    - 连接方式:预接线型(长度2米),M12接口型。
    - 供电电压:10至30VDC(包含最大10%的电压纹波)。
    - 电流消耗:最大40mA(发射器25mA,接收器15mA)。
    - 控制输出:可根据连线方式选择光亮/光暗模式。
    - 响应时间:0.5毫秒。
    - 环境温度范围:工作时-25°C至+55°C,储存时-30°C至+70°C(无冰冻或冷凝现象)。
    - 环境湿度范围:工作时35%至85%,储存时35%至95%(无冷凝现象)。
    - 防护等级:IEC: IP67,DIN 40050-9: IP69K。

    产品特点和优势


    E3FA/E3RA/E3FB/E3RB系列传感器拥有以下独特功能和优势:
    - 坚固耐用:采用IP67/IP69K标准,可在高压和高温清洗环境下保持稳定运行。
    - 高功率LED补偿:即便在灰尘环境中也能提供可靠输出。
    - 易于安装:提供多种安装选项,如嵌入式安装和快速安装。
    - 高性能LED指示灯:方便状态监控和对准。
    - 卓越的抗电磁干扰能力:在高噪声或强背景光环境下仍能保持稳定检测。

    应用案例和使用建议


    - 通过光束传感器:适合用于物体检测和计数应用。例如,在输送带上进行物品计数,可以设定通过光束检测距离以实现准确测量。
    - 漫反射式传感器:适用于检测具有高反射率的物体。例如,在包装生产线中检测瓶盖是否安装到位。
    - 背景抑制传感器:特别适用于检测透明或半透明物体。例如,在玻璃制造过程中检测玻璃片的位置和厚度。
    使用建议:在安装前,仔细检查传感器和反射板的对齐情况,确保最佳的工作性能。在强光源环境下使用背景抑制传感器时,可适当调整灵敏度以适应不同的背景光线条件。

    兼容性和支持


    这些传感器与市面上大多数标准电气设备兼容,但需要根据具体应用选择合适的反射板和其他配件。厂商提供详尽的技术文档和支持服务,以帮助用户顺利完成安装和调试。

    常见问题与解决方案


    - 问题:传感器未能正确识别目标物体。
    解决方案:检查反射板是否正确安装并对齐,确保没有遮挡或损坏。此外,确认供电电压和电流是否符合要求。

    - 问题:传感器频繁误触发。
    解决方案:调节传感器的灵敏度,以减少错误触发的可能性。同时检查周围是否有强光干扰,并尽量避免强光直射到传感器上。

    总结和推荐


    综上所述,E3FA/E3RA/E3FB/E3RB系列光电传感器凭借其强大的技术参数、坚固耐用的设计以及广泛的适用范围,成为市场上极具竞争力的产品。其卓越的性能和广泛的用途使其成为众多自动化应用的理想选择。我们强烈推荐使用此系列产品,特别是对于需要在恶劣环境中稳定工作的应用场合。

E3FA-TN11 2M参数

参数
颜色感应 -
响应时间 500μs
感应距离 20m
最小工作供电电压 10V
最大工作供电电压 30V
波长 -
光源 红色 LED
输出类型 NPN Open Collector
感应方式 Reflective
零件状态 在售
包装方式 盒装

E3FA-TN11 2M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E3FA-TN11 2M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 E3FA-TN11 2M E3FA-TN11 2M数据手册

E3FA-TN11 2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
