ZX1-LD100A61 2M

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, ZX1系列, NPN输出, 检测范围100 mm
供应商型号: 653-ZX1LD100A612M
供应商: Mouser
标准整包数: 1

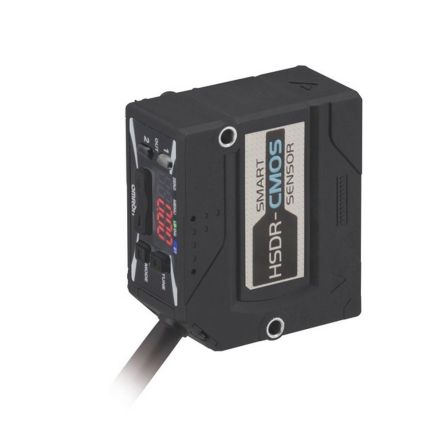

OMRON/欧姆龙 光电传感器 ZX1-LD100A61 2M

ZX1-LD100A61 2M概述

    # Smart Sensor Laser Sensor with Built-in Amplifier ZX1 技术手册

    产品简介


    Smart Sensor Laser Sensor with Built-in Amplifier ZX1 是一款采用CMOS技术设计的激光传感器,专为简单测量任务而优化。其核心优势在于具备高分辨率(可达0.002毫米),能够提供稳定可靠的测量结果,无论测量对象为何种材质均可胜任。此外,该系列提供四种不同测量距离的型号选择,从短距离的50毫米到长距离的1000毫米,满足多样化的工业应用场景需求。
    这款传感器适用于广泛的行业领域,如制造业、自动化生产线、机器人系统、物流分拣以及任何需要高精度非接触式距离测量的场合。

    技术参数


    以下是ZX1传感器的关键技术规格:
    | 参数名称 | 描述 |

    | 测量范围 | 50 ± 10 mm 至 600 ± 400 mm |
    | 光源波长 | 可见光半导体激光(660 nm) |
    | 激光等级 | IEC/EN Class 2,FDA Class 2 |
    | 分辨率 | 2 μm 至 80 μm |
    | 电源消耗 | 最大 250 mA(10 VDC) |
    | 输出接口 | NPN 和 PNP 输出 |
    | 响应时间 | 1 ms(Super-High-Speed 模式) |
    | 线性度 | ±0.15% 至 ±0.5% F.S. |
    | 工作温度范围 | 操作:-10°C 至 +55°C;存储:-15°C 至 +70°C |
    | 防护等级 | IP67 |
    | 连接方式 | 预接线(2 m/5 m)或预接线连接器(0.5 m) |
    备注:
    - 测量误差可能受目标反射率影响。
    - 延长电缆长度时,需搭配标准电缆型号以确保性能。

    产品特点和优势


    1. 高分辨率:分辨率高达2 μm,适合要求极高的精确测量任务。
    2. 多距离可选:提供多种测量距离选择,灵活适配不同场景需求。
    3. 高可靠性:不受目标物体材质限制,适应性强。
    4. 智能功能:集成“智能调谐”、“背景移除”等高级功能,提升操作便利性。
    5. 环境适应性强:能在宽广的温度和湿度范围内稳定运行。
    这些特点使ZX1成为工业测量领域的重要工具,尤其在需要高精度和稳定性的环境中表现出色。

    应用案例和使用建议


    典型应用场景
    1. 自动化生产线:用于检测零件尺寸或位置偏差。
    2. 物流行业:监测包裹尺寸及高度定位。
    3. 机械加工:检测刀具位置及工件表面状况。
    使用建议
    - 在强电磁干扰环境下,尽量避免安装传感器于金属外壳内部。
    - 当目标物尺寸小于光斑直径时,需进行校准,以获得最佳测量效果。
    - 将传感器安装于无振动的固定位置,以确保测量稳定性。

    兼容性和支持


    ZX1传感器提供多种扩展配件,例如延长电缆(ZX0-XC10R 和 ZX0-XC20R)、安装支架(E39-L180 和 E39-L181)。用户可根据具体需求选择合适的配件。同时,制造商提供详尽的技术支持文档和保修服务,确保用户顺利部署和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 测量值不稳定 | 确保目标物表面清洁且无强烈反射光。 |
    | 激光关闭后仍显示信号 | 检查是否正确配置了激光关闭输入端口。 |
    | 测量范围超出误差范围 | 调整测量范围或更换适合的型号。 |

    总结和推荐


    综上所述,Smart Sensor Laser Sensor with Built-in Amplifier ZX1 是一款高性能、多功能的工业级激光传感器。凭借其卓越的分辨率、强大的兼容性及丰富的功能选项,它在多个行业中具有显著的应用价值。如果您正在寻找一款稳定可靠且易于使用的高精度传感器,ZX1无疑是理想的选择。
    我们强烈推荐此产品用于需要高精度测量的场景,尤其是自动化设备和精密制造领域。通过正确的安装和维护,ZX1可以为企业带来更高的生产效率和产品质量保障。

ZX1-LD100A61 2M参数

参数
感应距离 100mm
输出类型 NPN
最大工作供电电压 -
光源 -
颜色感应 -
感应方式 Reflective
最小工作供电电压 -
波长 -
响应时间 100ms
长*宽*高 52.5mm*47mm*24.1mm
安装方式 螺纹安装
零件状态 在售

ZX1-LD100A61 2M厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

ZX1-LD100A61 2M数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 ZX1-LD100A61 2M ZX1-LD100A61 2M数据手册

ZX1-LD100A61 2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
