Z-10FQ22Y-B

产品分类: 限位开关
厂牌: OMRON/欧姆龙
产品描述: Omron 滚轮柱塞, 柱塞式, IP00, 塑料外壳
供应商型号: 653-Z-10FQ22Y-B
供应商: Mouser
标准整包数: 1

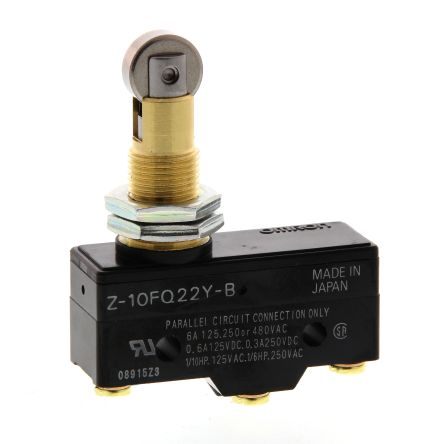

OMRON/欧姆龙 限位开关 Z-10FQ22Y-B

Z-10FQ22Y-B概述

    高品质技术文章:通用型基本开关(型号 Z)

    产品简介


    本文档介绍了OMRON公司的通用型基本开关(型号 Z)。这种基本开关因其高精度和广泛的应用范围而备受青睐。它适用于多种场合,特别是在需要高可靠性的微负载切换和高压负载切换的环境中。这些开关具备广泛的变体,能够满足不同负载的需求,并且具有较高的耐用性。

    技术参数


    - 切换能力:15 A,重复精度高。
    - 触点形式:标准模型提供基本、分接触点、保持触点和可调触点间隙类型。
    - 微型负载系列:使用交叉杠杆触点结构,确保微型负载操作的可靠性。
    - 触点间隙:
    - 额外高灵敏度:0.20 mm (H2)
    - 高灵敏度:0.25 mm (H)
    - 标准:0.5 mm (G)
    - 高容量:1.8 mm (E)
    - 防滴水结构:通过橡胶罩和粘合剂填充在壳体和盖子之间来增强抗滴水性能。
    - IP等级:未带保护罩时为IP00,带有保护罩时为IP62。
    - 工作环境温度:普通型-25°C至80°C(无结冰),防水型-15°C至80°C(无结冰)。
    - 认证标准:UL/CSA(仅一般标准)、TÜV(EN61058-1)、CCC(GB14048.5)。

    产品特点和优势


    1. 高重复精度:15 A的切换能力,保证了高精度的操作。
    2. 多样化触点形式:提供了多种触点形式,以适应不同的应用场景。
    3. 微负载专用设计:交叉杠杆触点结构,确保微负载操作的可靠性。
    4. 优异的防滴水性能:采用橡胶罩和粘合剂填充,有效防止水分渗透。
    5. 良好的抗震性:适用于恶劣的工作环境,如振动和冲击条件。

    应用案例和使用建议


    - 工业自动化控制:在各种工业自动化控制系统中,可以作为信号传输和控制的核心组件。
    - 机械设备控制:例如在输送线、包装机等机械设备中,实现精准的位置控制。
    - 家用电器:适用于微波炉、冰箱等家用电器,实现安全可靠的微负载切换。
    使用建议:
    1. 确保触点操作速度在额定范围内,过慢或过快都会导致接触故障。
    2. 在安装过程中,确保开关的接点位置符合要求,避免超行程导致接触失效。
    3. 注意安装环境,选择合适的安装位置以避免灰尘、油污等外部因素的影响。

    兼容性和支持


    这些开关具有良好的兼容性,可以与各种电子元器件和设备配合使用。此外,厂商还提供了详细的技术支持和维护信息,包括如何正确安装和使用开关。更多关于模型认证的信息,可参阅OMRON官方网站。

    常见问题与解决方案


    1. 问题:操作过程中出现异常噪音。
    - 解决方法:检查安装是否牢固,确保所有螺丝都已紧固。
    2. 问题:开关在操作时出现抖动。
    - 解决方法:检查连接电缆是否有松动或损坏,确保所有连接点均稳固。
    3. 问题:开关在操作过程中出现过热现象。
    - 解决方法:检查操作频率是否超过额定范围,适当调整操作频率或更换更高规格的开关。

    总结和推荐


    综合以上所述,这款通用型基本开关(型号 Z)是一款性能卓越、用途广泛的电子元器件。它不仅具备出色的机械和电气特性,而且能够在复杂的环境中保持稳定运行。因此,我们强烈推荐该产品在各种应用场景中使用,以实现高效、可靠的操作体验。

Z-10FQ22Y-B参数

参数
电气寿命 100000Cycles
机械寿命 -
最小行程 3.6mm
操作力 4.55N~7.4N
开关功能 On-Mom
开关配置 SPDT (DB/DM)
执行器角度 -
电流额定值 -
长*宽*高 49.2mm(长度)*62.6mm(高度)
通用封装 SPDT
安装方式 螺纹安装,面板安装
应用等级 工业级
包装方式 散装

Z-10FQ22Y-B厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

Z-10FQ22Y-B数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 限位开关 OMRON/欧姆龙 Z-10FQ22Y-B Z-10FQ22Y-B数据手册

Z-10FQ22Y-B封装设计

查看详情并下载
Symbol
Footprint
3D Model
