首页  >  产品百科  >  XW3B-P853-G11

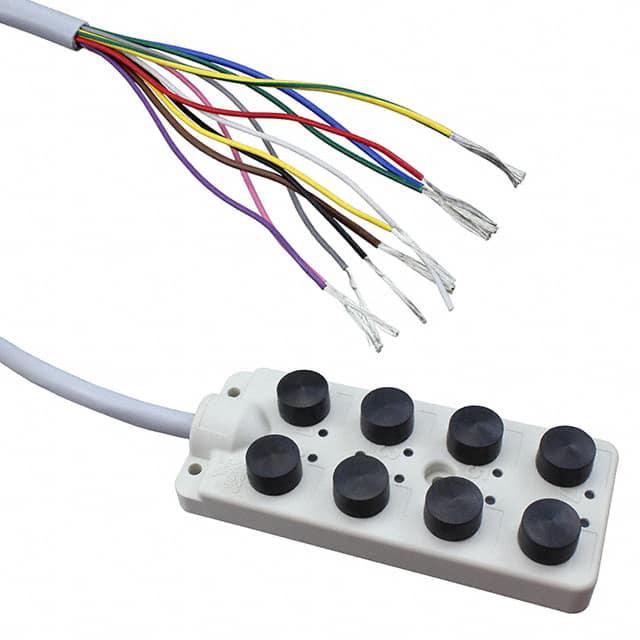

XW3B-P853-G11

产品分类: 传感器配件
厂牌: OMRON/欧姆龙
产品描述: Cable Assembly Actuator 5m 18AWG/22AWG 8(5POS M12 Circular) 40 POS PL Crimp
供应商型号: Z10209-ND
供应商: Digi-Key
标准整包数: 1
OMRON/欧姆龙 传感器配件 XW3B-P853-G11

XW3B-P853-G11概述


    产品简介


    XW3B系列是一款新型轻量化低轮廓接线盒,专为控制箱外使用而设计,主要用于传感器I/O连接器的集中管理。这一系列接线盒通过减少人工操作和提高环境抗性,实现了简化布线和维护的目标。这些接线盒特别适用于光电传感器、接近传感器和限位开关的安装,同时还可以支持阀和电磁铁的连接。

    技术参数


    - 兼容连接器:XS2G连接器插件组件(压接、焊接或螺纹安装),XS2W和XS2H连接器
    - 材料和表面处理:
    - 连接器锁:黄铜/镀镍
    - 触点:黄铜/镍基,0.4微米金镀层
    - 电缆:护套颜色:灰色,芯线尺寸:AWG18/AWG22
    - 箱体:聚对苯二甲酸丁二醇酯树脂(UL94V-0)/浅灰色
    - 密封:橡胶
    - 基板:玻璃环氧基板
    - 密封树脂:聚氨酯树脂
    - 电气参数:
    - 额定电流:每端口信号线4 A,每盒子电源线12 A
    - 额定电压:10至30 VDC
    - 接触电阻:最大40 MΩ(最大电流100 mA,最大电压20 mV)
    - 绝缘电阻:最小100 MΩ(500 VDC)
    - 耐压强度:500 VAC,1分钟内漏电流不超过1 mA
    - 防护等级:IP67(符合IEC529标准)
    - 电缆保持力:98 N/15秒
    - 插入次数:可达200次
    - 工作温度范围:−25°C到70°C

    产品特点和优势


    1. 低轮廓设计:提供更紧凑的设计,适合有限空间内的安装。
    2. 环境抗性:具备IP67防护等级,可以应对恶劣的工作环境。
    3. 高可靠性:额定电流和耐压强度较高,接触电阻小,确保了稳定性和可靠性。
    4. 易于扩展:采用单一安装方法,便于系统扩展和维护。
    5. 多种指示灯:集成电源和操作指示灯,方便监控设备状态。

    应用案例和使用建议


    应用案例
    XW3B接线盒可应用于工业自动化控制系统中的各种传感器和执行器,例如光电传感器、接近传感器和限位开关。具体应用场景包括但不限于机械臂、输送带控制和自动化生产线中的监测和控制。
    使用建议
    1. 安装注意事项:在安装过程中务必确保接线盒的防水和防尘能力,特别是使用防水盖(XS2Z-22)来达到IP67防护等级。
    2. 正确接线:按照提供的接线图进行正确的接线,避免造成电路故障。
    3. 防止湿手接触:湿手会降低安全性和可靠度,因此要避免直接接触接头。
    4. 定期检查:定期检查接线盒和电缆,确保没有金属异物或电源未断开,以保证操作的安全性。

    兼容性和支持


    - 兼容性:XW3B接线盒与各种传感器(如光电传感器、接近传感器和限位开关)以及其他控制设备兼容。
    - 支持和服务:用户可通过咨询OMRON代表获取更多技术支持和售后服务。

    常见问题与解决方案


    1. 电源不启动:检查电源线连接是否正确,确保蓝色电线连接到负极,棕色电线连接到正极。
    2. 操作指示灯不亮:确认传感器或执行器的信号线已正确连接,且电源正常。
    3. 水损坏:如果接头被水污染,立即擦干并确保完全干燥后再使用。

    总结和推荐


    总体来看,XW3B系列接线盒具备多项优势,包括坚固的设计、可靠的电气性能和良好的环境适应性。这些特点使其成为工业自动化领域的理想选择。无论是需要高度可靠性的生产线,还是在恶劣环境下工作的设备,XW3B接线盒都能发挥其作用。对于需要高效、稳定连接的场合,强烈推荐使用XW3B接线盒。

XW3B-P853-G11参数

参数
零件状态 在售
包装方式 散装

XW3B-P853-G11厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW3B-P853-G11数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 传感器配件 OMRON/欧姆龙 XW3B-P853-G11 XW3B-P853-G11数据手册

XW3B-P853-G11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 426.8368 ¥ 3572.0905
10+ $ 362.8862 ¥ 3036.9036
25+ $ 354.6887 ¥ 2968.3008
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3572.09
