B5W-LB2122-1

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Optical 10mm~55mm 1ms Digital 21.6V 26.4V 红外 40mm(长度)*15.9mm(高度)
供应商型号: B5W-LB2122-1
供应商: 国内现货
标准整包数: 1

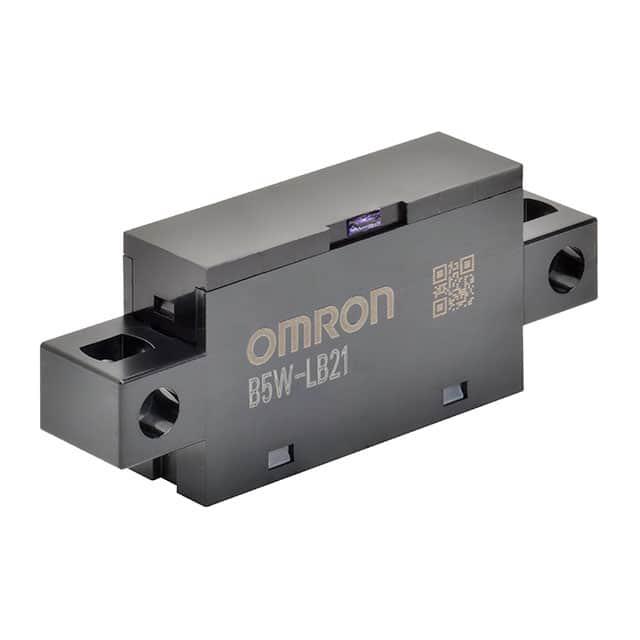

OMRON/欧姆龙 光电传感器 B5W-LB2122-1

B5W-LB2122-1概述


    产品简介


    B5W-LB系列是光电反射型传感器,专为实现高效光束汇聚和减少颜色及材质敏感度而设计。这类传感器特别适用于检测反光、黑色或透明物体,如金属零件、塑料件或玻璃制品。其核心功能在于实现对目标物体的精确检测,同时不受背景影响。这种传感器广泛应用于工业自动化、物流分拣、包装设备以及各类机器人视觉系统中。

    技术参数


    以下为B5W-LB系列的技术规格和关键参数:
    | 参数名称 | 规格/范围 |

    | 检测方式 | 光束汇聚反射式 |
    | 输出类型 | 数字输出(NPN光开路)/模拟电压输出 |
    | 工作电压 | 24 VDC ±10% (10%-100%波动) |
    | 最大电流消耗 | 数字输出:15 mA (26.4 VDC)
    模拟输出:20 mA (26.4 VDC) |
    | 检测距离 | 超小型:2-10 mm
    小型:10-55 mm |
    | 检测物体直径 | 最小可检测:黑色纸张0.15 mm,白色纸张0.05 mm |
    | 响应时间 | 开启/复位:<1 ms |
    | 环境温度范围(工作/存储)| -10至+60°C(工作),-25至+80°C(存储) |
    | 防护等级 | IP50(不包括端子) |

    产品特点和优势


    1. 鲁棒性高:能稳定检测反光、黑色或透明物体,不受背景干扰。
    2. 距离适应性强:宽广的检测范围可容纳对象位置的变化。
    3. 抗干扰能力强:具有优良的环境光抗干扰能力。
    4. 多功能选择:提供数字输出和模拟电压输出两种版本。
    5. 轻量化设计:超小型与小型版本重量分别约为1.6克和3.4克。
    6. 高精度检测:最小检测分辨率可达0.05毫米直径的物体。

    应用案例和使用建议


    应用案例
    - 自动化输送线:用于检测高速输送带上不同材质的产品。
    - 包装机械:配合机器人手臂进行拾取和分拣操作。
    - 物流分拣系统:精准识别包裹的颜色与材质以提高分类效率。
    使用建议
    1. 在安装过程中尽量避免强光源直接照射接收透镜。
    2. 确保电源电压符合规格要求,避免过高电压导致损坏。
    3. 若需要延长电缆长度,请在接近传感器端增加一个至少10 μF的铝电解电容,总长度不超过5米。
    4. 模拟输出型号的灵敏度可通过PCB上的电位计微调,但需由专业技术人员操作。

    兼容性和支持


    该系列产品具有良好的通用性,可适配多种主流连接器接口。厂家提供详尽的技术文档和全面的售后服务支持,包括质保期内的免费维修及升级服务。此外,所有相关组件均符合国际环保标准,便于后续维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器无法正常工作 | 检查接线是否正确并确认电源电压是否合适 |
    | 检测精度较低 | 调整感应距离或检查接收器镜头是否有污损 |
    | 长电缆引起误触发 | 在接近传感器处添加滤波电容 |
    | 传感器频繁误报 | 更换安装角度,避免环境光线直射接收透镜 |

    总结和推荐


    B5W-LB系列传感器以其卓越的抗干扰能力和高度适应性的检测性能,在多个行业中展现了强大竞争力。对于需要高精度检测且存在复杂背景的应用场合,此产品尤为适合。因此,强烈推荐给正在寻找高性能光电传感器的工程师和技术采购人员。

B5W-LB2122-1参数

参数
波长 -
感应方式 Optical
光源 红外
最大工作供电电压 26.4V
响应时间 1ms
颜色感应 -
输出类型 Digital
最小工作供电电压 21.6V
感应距离 10mm~55mm
长*宽*高 40mm(长度)*15.9mm(高度)
零件状态 在售
包装方式 散装,袋装

B5W-LB2122-1厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

B5W-LB2122-1数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 B5W-LB2122-1 B5W-LB2122-1数据手册

B5W-LB2122-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
