E2Q6-N20F3-H

产品分类: 距离传感器
厂牌: OMRON/欧姆龙
产品描述: Omron 欧姆龙 接近传感器, 块状
供应商型号: 9058792
供应商: 海外现货
标准整包数: 1

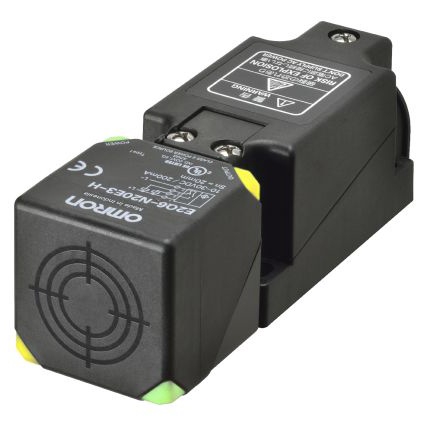

OMRON/欧姆龙 距离传感器 E2Q6-N20F3-H

E2Q6-N20F3-H概述

    矩形接近传感器(E2Q6)技术手册

    1. 产品简介


    E2Q6 系列矩形接近传感器是日本欧姆龙公司推出的具有高度灵活性的产品。它通过改变传感方向,实现了多样化的检测功能。这些传感器可以安装在任何需要进行物体检测的应用环境中,特别是在工业自动化领域表现出色。

    2. 技术参数


    | 项目 | 参数 |

    | 感测距离 | 屏蔽型:20 mm ±10%,未屏蔽型:30 mm ±10% |
    | 设置距离 | 屏蔽型:0到16 mm,未屏蔽型:0到24 mm |
    | 响应频率 | 屏蔽型:150 Hz,未屏蔽型:100 Hz |
    | 工作电压范围 | 10至30 VDC,包含10%纹波(峰值) |
    | 电流消耗 | 最大20 mA |
    | 负载电流 | 最大200 mA |
    | 保护电路 | 极性反接保护、负载短路保护 |
    | 环境温度范围 | 工作和储存:-25°C至70°C(无结霜或凝露) |
    | 环境湿度范围 | 工作和储存:35%至95%(无凝露) |
    | 防护等级 | IEC IP67 |

    3. 产品特点和优势


    - 可灵活变换传感方向:这款传感器支持五个方向的感测(前、上、下、左、右),方便灵活安装。
    - 四个指示灯:提供电源状态和检测状态的清晰指示,便于调试和监控。
    - 抗干扰能力强:在各种复杂环境下能够保持稳定运行,适合严苛工业环境。
    - 高防护等级:满足IP67防护等级要求,适应恶劣的工作环境。

    4. 应用案例和使用建议


    应用案例:此传感器常用于工厂自动化系统中,对不同方向上的金属物体进行检测,如自动化装配线、机械臂末端执行器等。
    使用建议:
    - 在安装时要确保周围没有强烈的电磁干扰源,避免信号误触发。
    - 使用合适的密封件以维持防水性能。
    - 定期检查并清洁传感器表面,以保证最佳检测效果。

    5. 兼容性和支持


    该系列传感器可以配合多种电缆配件使用,建议购买官方认证的配件。厂商提供详细的安装和使用指南,并且在购买后提供必要的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:传感器无法正常工作。
    - 解决方案:首先检查供电电压是否在规定范围内,确认接线正确;其次检查是否有感应物过于靠近或远离设定距离。
    - 问题:传感器指示灯不亮。
    - 解决方案:确认电源连接无误,检查电源适配器是否工作正常;查看线路是否受损,如有必要更换损坏的部件。

    7. 总结和推荐


    E2Q6 系列矩形接近传感器凭借其高度灵活性和可靠性,在多种工业应用场景中展现出了强大的性能。它易于安装和使用,具有广泛的应用前景。如果您需要一个能够应对复杂工况、灵活多变的接近传感器,E2Q6 是您的理想选择。

E2Q6-N20F3-H参数

参数
感应距离 20mm
最大供电电流 200mA
最大工作供电电压 30V
最小工作供电电压 10V
输出类型 PNP
长*宽*高 40mm*40mm*118mm
安装方式 嵌入式安装
零件状态 在售
包装方式 散装

E2Q6-N20F3-H厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

E2Q6-N20F3-H数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 距离传感器 OMRON/欧姆龙 E2Q6-N20F3-H E2Q6-N20F3-H数据手册

E2Q6-N20F3-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
