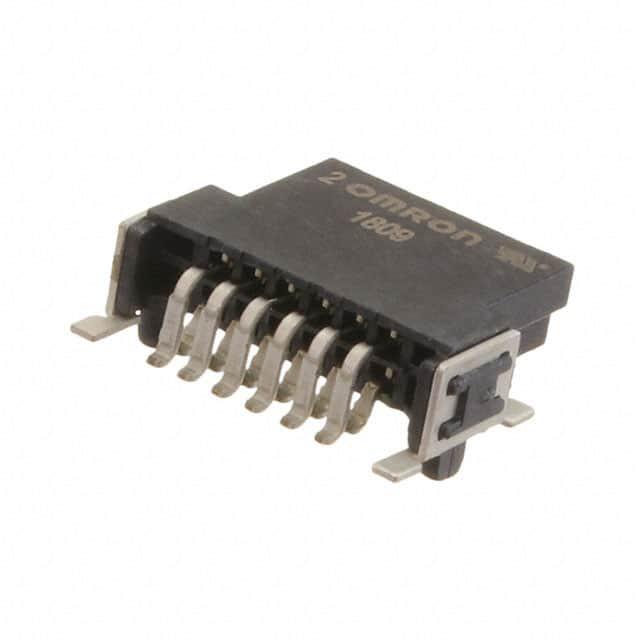

XH5F-1215-N

产品分类: 矩形连接器 - 外壳
厂牌: OMRON/欧姆龙
产品描述: Push-Pull,Socket 2 12pin 推挽式 Female Socket 黑色 SMD,P=1.27mm,卧贴 贴片安装
供应商型号: 3275354
供应商: element14
标准整包数: 1
OMRON/欧姆龙 矩形连接器 - 外壳 XH5F-1215-N

XH5F-1215-N概述


    产品简介


    XH5-N系列是一款半pitch表面贴装(SMT)连接器,适用于板对板和板对线缆的连接。这些连接器具有1.27毫米的细小间距,能够适应电路板上的紧凑布局。它们具备精准定位、耐高温和兼容回流焊接的特点,广泛应用于电子设备、通讯系统和工业自动化等领域。

    技术参数


    - 接触电流: 1A
    - 额定电压: 100V AC
    - 接触电阻: 最大25mΩ(在20mV DC,最大100mA条件下)
    - 绝缘电阻: 最小1,000 MΩ(在500V DC条件下)
    - 耐压强度: 500V AC持续1分钟(漏电流:最大1mA)
    - 插入寿命: 500次
    - 工作温度范围: -55°C至105°C(无冷凝或结冰条件下)

    产品特点和优势


    1. 高精度定位: 定位销设计确保了连接器在电路板上的精确安装。
    2. 兼容回流焊接: 支持回流焊工艺,方便大批量生产。
    3. 宽泛的应用范围: 适用于各种电子设备和系统,如通讯、工业控制和消费电子。
    4. 高可靠性: 具备较高的接触稳定性和抗干扰能力,适用于苛刻环境。

    应用案例和使用建议


    应用案例
    1. 电信设备: 用于高速数据传输系统中,确保信号的准确传递。
    2. 工业控制系统: 适用于复杂的自动化生产线,要求高可靠性的连接。
    3. 消费电子产品: 如智能手机和平板电脑,确保小体积下的高效能连接。
    使用建议
    1. 避免过载: 插拔过程中不要施加过大的力,以免造成终端变形。
    2. 精确对准: 确保插头和插座完全对准后再进行插拔操作。
    3. 存储注意事项: 存储时需注意避免灰尘和湿气影响。

    兼容性和支持


    XH5-N系列连接器与其他同类产品相比具有良好的兼容性,能够方便地与不同类型的电路板进行连接。厂家提供全面的技术支持,包括安装指导、故障排查等服务。

    常见问题与解决方案


    1. 插头变形: 不要施加过大的力,严格按照推荐条件进行安装。
    2. 信号不良: 确保接触面清洁且连接稳固。
    3. 温升过高: 使用时应注意散热,避免长时间高负载运行。

    总结和推荐


    综上所述,XH5-N系列连接器以其卓越的性能、可靠的稳定性以及广泛的应用范围,在市场上具有很强的竞争优势。对于需要高效、稳定连接的应用场合,强烈推荐使用XH5-N系列连接器。

XH5F-1215-N参数

参数
排数 2
触头端接 -
针脚数 12pin
类型 Push-Pull,Socket
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
通用封装 SMD,P=1.27mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

XH5F-1215-N厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XH5F-1215-N数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 矩形连接器 - 外壳 OMRON/欧姆龙 XH5F-1215-N XH5F-1215-N数据手册

XH5F-1215-N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 31.3344
10+ ¥ 28.4886
25+ ¥ 26.46
50+ ¥ 25.84
100+ ¥ 24.61
250+ ¥ 21.53
库存: 9
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 31.33
