首页  >  产品百科  >  XW5E-P1.5-1.1-2

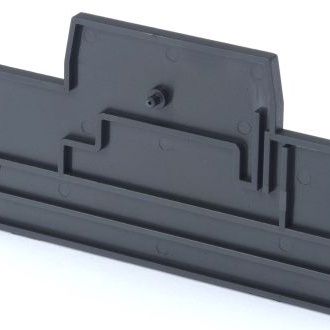

XW5E-P1.5-1.1-2

产品分类: 接线座- 配件
厂牌: OMRON/欧姆龙
产品描述: Omron, XW5E 系列 端盖端盖, 使用于XW5G-P1.5-1.1-2 接地端子块、XW5T-P1.5-1.1-2 馈通端子块
供应商型号: 2578841
供应商: 海外现货
标准整包数: 10
OMRON/欧姆龙 接线座- 配件 XW5E-P1.5-1.1-2

XW5E-P1.5-1.1-2概述


    产品简介


    DIN轨道式推入型端子块
    型号:XW5T
    该系列的推入型端子块(Push-in Plus Terminal Blocks)旨在缩小控制面板尺寸并简化接线工作。相比传统的螺丝端子块,这种端子块更紧凑,无需松动即可实现免维护应用。通过轻便插入力和强固的保持力,既能减少接线工作量又能保证高可靠性。此外,其“无手”结构使得使用螺丝刀进行接线更加方便。

    技术参数


    - 适用导线尺寸:0.08 mm² 到 6.0 mm²
    - 导线规格:
    - 铜丝(绞合线):0.08 mm² 到 4.0 mm²
    - 固态线:0.14 mm² 到 6.0 mm²
    - 认证标准:cULus (UL 1059) 和 IEC 60947-7-1 或 IEC 60947-7-2
    - 最大工作电压:300 V 至 800 V
    - 额定电流:5 A 至 32 A
    - 工作温度范围:-40°C 至 +55°C(无冷凝或结冰)
    - 湿度范围:5% 至 95%
    - 尺寸(单位:mm):3.5 × 45 × 30.5 至 6.2 × 56.1 × 35.25
    - 重量:3.3 g 至 11.7 g
    - 振动抗性:在 10 至 150 Hz 范围内加速度 50m/s²,每方向持续 80 分钟
    - 冲击抗性:500 m/s² 每方向 11 ms,重复 5 次

    产品特点和优势


    - 紧凑设计:推入型端子块相比传统螺丝端子块更加紧凑,能够有效减小控制面板的体积。
    - 可靠接线:轻便插入力和强固的保持力确保可靠的接线效果。
    - 简易操作:独特的“无手”结构简化了使用螺丝刀的操作,使接线更加便捷。
    - 广泛适用:适用于多种导线规格,满足不同的应用需求。
    - 坚固耐用:经过50次插拔测试,符合严格的机械应力标准。

    应用案例和使用建议


    应用案例
    - 在工业自动化控制系统中,用于接线电缆连接,减少因频繁拆装带来的接线错误。
    - 在低压配电系统中,用于电气设备之间的安全可靠连接。
    使用建议
    - 确保在插入导线前,按照推荐的导线长度剥离绝缘层。
    - 插入导线时要使用推荐的扁平螺丝刀,并确保插入角度正确。
    - 确认导线已完全插入并固定,可以通过轻轻拉扯导线检查其稳固性。
    - 使用导线时避免超过其自然弯曲半径,以免造成导线断裂。

    兼容性和支持


    - 该产品可以与各种符合相关认证标准的导线和接头兼容。
    - 厂商提供详细的安装和维护指南,并承诺在使用过程中提供必要的技术支持。

    常见问题与解决方案


    1. 问题:如何确定合适的导线长度?
    解决方案:根据产品规格表,推荐导线剥皮长度为0.08 mm²至1.5 mm²的导线为8 mm,0.25 mm²至4 mm²的导线为10 mm,0.25 mm²至6 mm²的导线为12 mm。
    2. 问题:导线插入困难怎么办?
    解决方案:如果导线太细难以插入,可以使用适当的扁平螺丝刀辅助插入,确保导线插入孔与螺丝刀的角度为10°至15°。
    3. 问题:如何拆除导线?
    解决方案:首先将扁平螺丝刀插入释放孔,然后轻轻移除导线,最后取出螺丝刀。

    总结和推荐


    综合评估
    这款DIN轨道式推入型端子块以其紧凑设计、可靠接线、简易操作等特点脱颖而出。在众多同类产品中具有显著的优势,能够在工业自动化和低压配电系统中发挥重要作用。
    推荐
    鉴于其出色的性能和广泛的应用范围,强烈推荐使用这款推入型端子块。它不仅能满足用户对于可靠性和易用性的要求,还能有效降低控制面板的体积和成本。

XW5E-P1.5-1.1-2参数

参数
零件状态 在售

XW5E-P1.5-1.1-2厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XW5E-P1.5-1.1-2数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 接线座- 配件 OMRON/欧姆龙 XW5E-P1.5-1.1-2 XW5E-P1.5-1.1-2数据手册

XW5E-P1.5-1.1-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.7408
50+ ¥ 5.7408
100+ ¥ 5.1438
250+ ¥ 5.1438
库存: 0
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 0
