EE-SX471

产品分类: 光电传感器
厂牌: OMRON/欧姆龙
产品描述: Omron欧姆龙 光电传感器, NPN输出, 检测范围5 mm
供应商型号: 8181624
供应商: 海外现货
标准整包数: 1

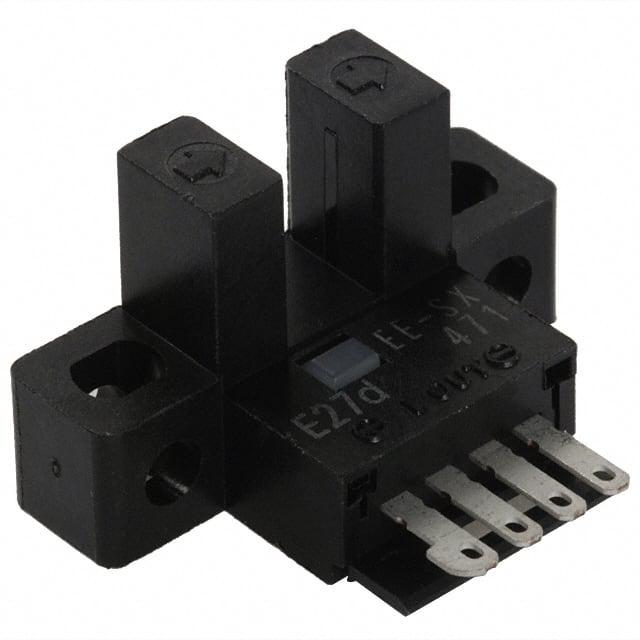

OMRON/欧姆龙 光电传感器 EE-SX471

EE-SX471概述

    CSMEE-SX47/67 Slot-Type Photomicrosensor 技术手册

    1. 产品简介


    CSMEE-SX47/67 是一款高精度的红外线槽型光电传感器,主要用于非调制光的检测。该系列包含多种型号,可以实现暗光状态下的导通(Dark-ON)和亮光状态下的导通(Light-ON)切换。此传感器具有高达1kHz的响应频率,能轻松监控操作状态并提供明亮的指示灯。这些传感器广泛应用于自动化控制、机器人技术、包装机械、材料处理系统等多个领域。

    2. 技术参数


    - 感应距离:标准5毫米(槽宽)
    - 光源:红外LED,峰值波长940纳米
    - 供电电压:5到24VDC,波动范围±10%,纹波(峰-峰值)≤10%
    - 电流消耗:
    - NPN开路集电极输出:最大12mA
    - PNP开路集电极输出:最大12mA
    - 控制输出:
    - NPN开路集电极:最高100mA负载电流(残压最大0.8V时),最高40mA负载电流(残压最大0.4V时)
    - PNP开路集电极:最高50mA负载电流(残压最大1.3V时)
    - 保护电路:短路保护
    - 响应频率:最低1kHz,平均3kHz
    - 环境照度:荧光灯表面最高1000勒克斯
    - 工作温度范围:操作-25℃至+55℃,存储-30℃至+80℃(无结冰或冷凝)
    - 湿度范围:操作5%至85%,存储5%至95%(无结冰或冷凝)
    - 振动耐受性:破坏极限20至2000Hz,加速度峰值100m/s²,1.5mm双幅位移每方向4分钟,共2小时
    - 冲击耐受性:破坏极限500m/s²,每个方向3次
    - 防护等级:IEC60529 IP50

    3. 产品特点和优势


    CSMEE-SX47/67 具备多项独特功能,使其在工业自动化领域中脱颖而出。主要特点如下:
    - 多种操作模式:能够通过连接或断开L端子实现暗光状态和亮光状态的切换。
    - 高响应频率:最高可达1kHz,适用于高速响应的应用场合。
    - 明亮的指示灯:便于实时监控工作状态。
    - 宽电压范围:供电电压5至24VDC,适应多种电源条件。
    - 广泛的形状选择:八种不同的形状,以满足不同应用需求。
    - 灵活的电缆选项:标准电缆长度1米,可选配机器人电缆,适用于复杂的安装环境。

    4. 应用案例和使用建议


    CSMEE-SX47/67 常见于机器人自动化、装配线、包装机等场合。例如,在机器人手臂拾取和放置任务中,此传感器可以准确检测目标位置,确保机器人的高效运行。在使用过程中,建议:
    - 确保传感器安装稳固,避免外部震动导致误触发。
    - 在使用预接线模型时,注意不要将L端子接地,以免影响正常工作。
    - 使用指定的连接器(如EE-1006或EE-1010系列),以防止噪声干扰。
    - 遵循制造商的安全操作指南,确保正确的安装和使用。

    5. 兼容性和支持


    CSMEE-SX47/67 与多种连接器和电缆兼容,包括EE-1006和EE-1010系列。如果需要购买配件,可通过官方渠道订购。此外,制造商提供详尽的技术文档和支持,包括安装指南、维护手册和技术支持服务,确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,以下是部分问题及其解决方案:
    - 问题1:传感器误触发,无法正确检测物体。
    - 解决方案:检查安装环境中的光照强度是否超出传感器的工作范围。确保环境光线稳定,避免强烈反射光或直射光。
    - 问题2:传感器输出不稳定。
    - 解决方案:检查供电电压是否稳定。确认电源符合规定的电压范围,并且电缆连接牢固,无接触不良。
    - 问题3:传感器使用寿命较短。
    - 解决方案:定期清洁传感器窗口,防止灰尘或污垢积累影响灵敏度。遵循制造商推荐的维护周期,进行必要的保养。

    7. 总结和推荐


    总体来看,CSMEE-SX47/67是一款高性能的槽型光电传感器,具备多种实用功能和广泛应用领域。无论是对于自动化生产线还是机器人技术,这款传感器都是理想的选择。因此,强烈推荐在相关应用中使用。
    通过以上分析,我们可以看到 CSMEE-SX47/67 不仅具备出色的技术性能,还提供了全面的支持和服务。它在工业自动化领域的广泛应用证明了其可靠性和优越性。如果您正在寻找一款高效的槽型光电传感器,CSMEE-SX47/67无疑是一个值得考虑的选择。

EE-SX471参数

参数
最大工作供电电压 24V
响应时间 -
感应方式 Through-Beam
感应距离 5mm
颜色感应 -
波长 940nm
光源 红外
输出类型 NPN
最小工作供电电压 5V
长*宽*高 25.4mm*20.7mm*15.5mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

EE-SX471厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

EE-SX471数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 光电传感器 OMRON/欧姆龙 EE-SX471 EE-SX471数据手册
