XF3M(1)-1815-1B-R100

产品分类: FFC/FPC连接器
厂牌: OMRON/欧姆龙
产品描述: Omron 1mm间距18p FPC插头 FPC连接器, XF3M系列, 电缆安装
供应商型号: XF3M(1)-1815-1B-R100
供应商: Master
标准整包数: 100

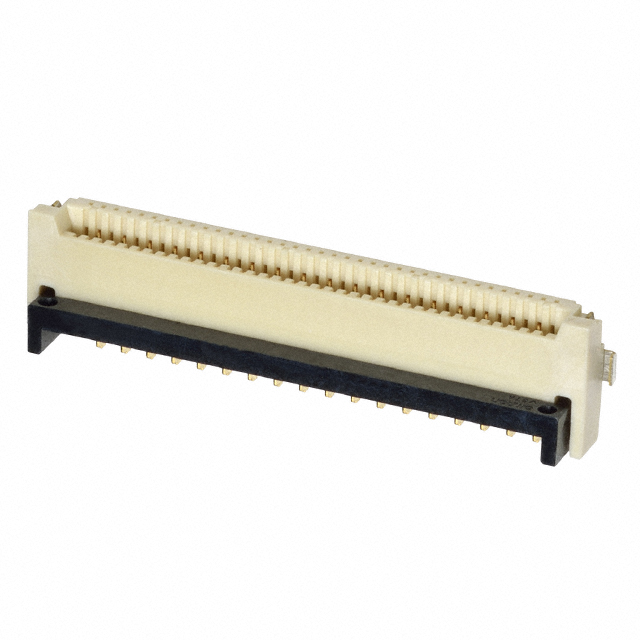

OMRON/欧姆龙 FFC/FPC连接器 XF3M(1)-1815-1B-R100

XF3M(1)-1815-1B-R100概述


    产品简介


    XF3M系列是Omron公司生产的旋转锁紧式柔性印刷电路板/柔性扁平电缆(FPC/FFC)连接器。这款连接器特别适用于需要高密度互连的应用场合,提供0.5毫米和1.0毫米两种间距选择,可以配置为双面接触或者单面上侧接触。不同型号提供了金镀层和锡镀层选项,以满足不同的电气和机械性能需求。

    技术参数


    - 额定电流:0.5安培(AC/DC)
    - 额定电压:50伏特(AC/DC)
    - 接触电阻:最大50毫欧(在20毫伏直流,100毫安条件下)
    - 绝缘电阻:最小100兆欧(在250伏直流条件下)
    - 介电强度:在250伏交流下持续1分钟(泄漏电流最大1毫安)
    - 插入寿命:
    - 金镀层:20次
    - 锡镀层:10次
    - 适用温度范围:-30°C到85°C(无冰霜或凝露情况)

    产品特点和优势


    XF3M系列连接器的最大特点是其独特的旋转锁紧机构,这有助于确保柔性电缆的可靠连接。此外,该系列产品采用高品质材料制造,如LCP树脂(UL94 V-0等级)和弹簧铜合金,可承受多次插拔操作而不会显著降低性能。这些设计优势使得XF3M连接器非常适合在消费电子、工业自动化等领域中使用。

    应用案例和使用建议


    - 应用案例:一款使用XF3M连接器的智能手表,通过灵活的FPC电缆实现主板与显示屏幕之间的高效数据传输。
    - 使用建议:
    - 在安装过程中,应确保电缆厚度不超过0.3毫米,以保证最佳的连接效果。
    - 对于频繁插拔的场合,建议选用金镀层版本,以提高耐久性。

    兼容性和支持


    XF3M系列连接器设计上兼容各类标准FPC/FFC电缆,并且根据具体应用需求,可以选择不同数量的引脚(从4到80)。此外,Omron提供了详细的技术文档和支持服务,以帮助用户顺利集成该产品。

    常见问题与解决方案


    - Q: 如何确保连接器安装正确?
    - A: 可通过听觉反馈(如"咔嗒"声)确认连接到位,也可以查看锁紧机构的状态来验证。

    - Q: 在什么情况下应该更换连接器?
    - A: 当连接器经过多次插拔后,插入阻力显著增加,或电气性能下降时,应及时更换。

    总结和推荐


    综上所述,XF3M系列连接器凭借其高可靠性、易于操作的设计和广泛的适用范围,成为众多电子设备制造商的理想选择。无论是在研发阶段还是大规模生产中,这一系列产品都表现出色。强烈推荐那些对高性能、可靠连接器有需求的项目考虑使用XF3M连接器。

XF3M(1)-1815-1B-R100参数

参数
外壳颜色 -
连接器/触头类型 -
间距 1mm
触头镀层 -
额定电流 500mA
端接 焊盘
板上高度 -
针脚数 -
扁平柔性类型 -
长*宽*高 22.6mm(长度)*6.4mm(高度)
安装方式 贴片安装
包装方式 卷带包装

XF3M(1)-1815-1B-R100厂商介绍

OMRON(欧姆龙)是一家全球知名的自动化控制及电子设备制造商,总部位于日本。公司成立于1933年,由立石一真创立,最初以生产定时器和保护继电器起家。OMRON的产品广泛应用于工业自动化、医疗设备、社会基础设施等领域。

OMRON的主营产品分类包括:
1. 控制设备:如PLC(可编程逻辑控制器)、传感器、控制器等。
2. 组件:如继电器、开关、连接器等。
3. 医疗设备:如血压计、体温计、血糖仪等。
4. 社会基础设施:如交通信号控制系统、能源管理系统等。

OMRON的优势在于:
1. 技术创新:OMRON在自动化控制和电子设备领域拥有强大的研发实力,不断推出创新产品。
2. 品质保证:OMRON的产品以高品质著称,严格遵循国际标准进行生产和检测。
3. 全球布局:OMRON在全球设有多个研发中心和生产基地,能够快速响应各地市场需求。
4. 客户服务:OMRON提供全方位的技术支持和售后服务,帮助客户解决实际问题。

XF3M(1)-1815-1B-R100数据手册

厂牌 PDF简要描述 下载
OMRON/欧姆龙 FFC/FPC连接器 OMRON/欧姆龙 XF3M(1)-1815-1B-R100 XF3M(1)-1815-1B-R100数据手册

XF3M(1)-1815-1B-R100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 3.2046 ¥ 26.6449
300+ $ 3.0104 ¥ 25.017
500+ $ 2.8696 ¥ 23.4992
1000+ $ 2.743 ¥ 22.4624
2500+ $ 2.6797 ¥ 21.9441
5000+ $ 2.5953 ¥ 21.2529
7500+ $ 2.5531 ¥ 20.9073
10000+ $ 2.5531 ¥ 20.9073
库存: 1200
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 2664.49
直接购买
加入购物车
